iPhone6 Plus 耳机有杂音故障维修

更新时间:2017-05-17 10:02:00



  【机器型号】:iPhone6 Plus

  【故障现象】耳机有杂音

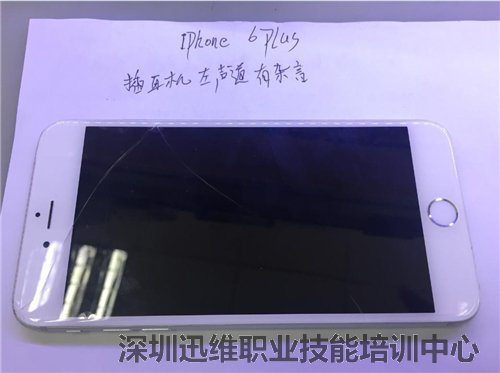

  客户拿来的时候说是,插耳机,左声道有杂音,右声道正常,外放也是有杂音。

 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图1

  【维修过程】

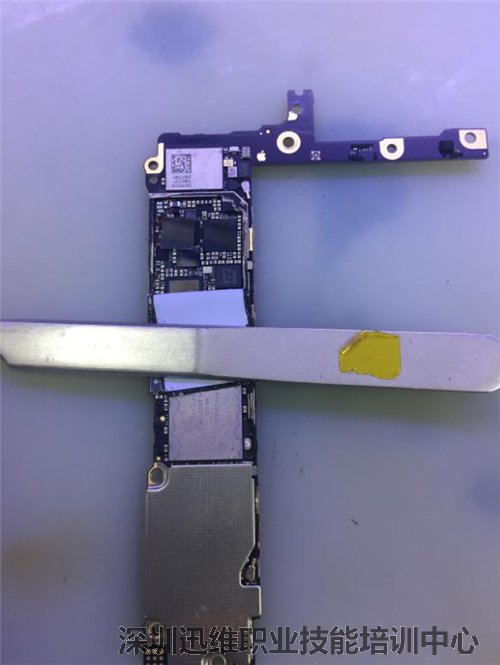

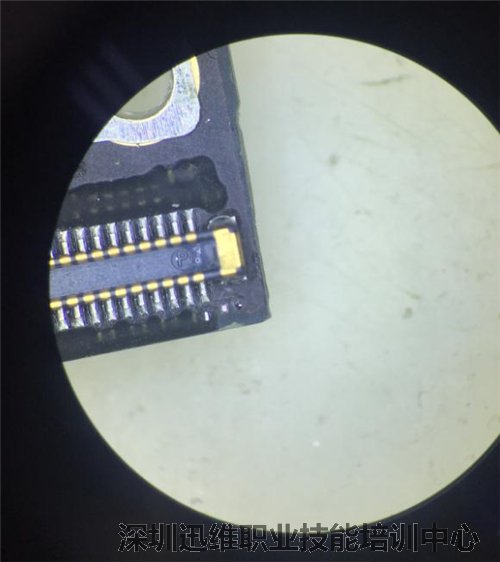

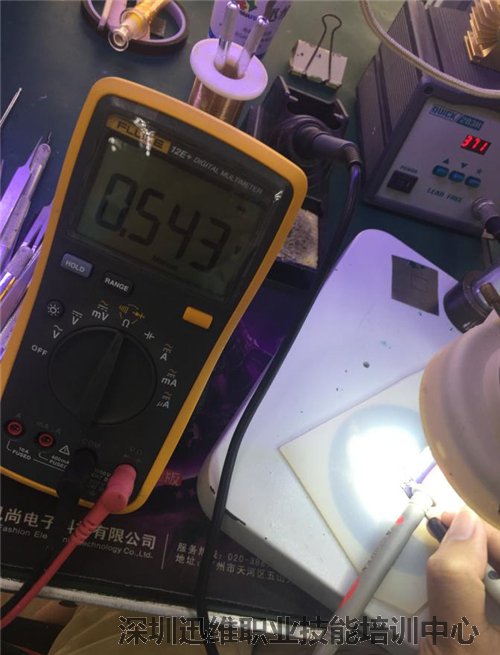

  经测试发现跟描述一样耳机有杂音,拆机测了一下尾插上左声道到音频U0900的对地阻值正常的。

 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图2

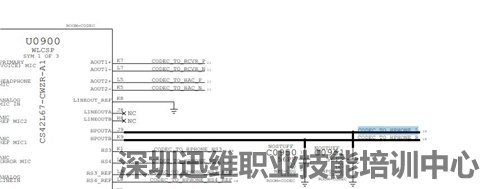

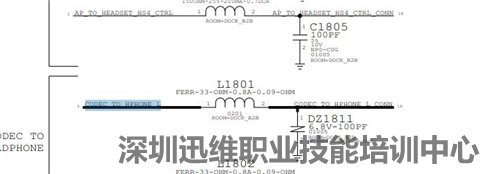

  看了一下电路图  CODEC_TO_HPHONE_L经过L1801电感和稳压二极管DZ1811到达U0900音频,心里想着,会不会是DZ1811造成的呢,挑掉稳压二极管还是会有杂音。


 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图3

 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图4

 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图5

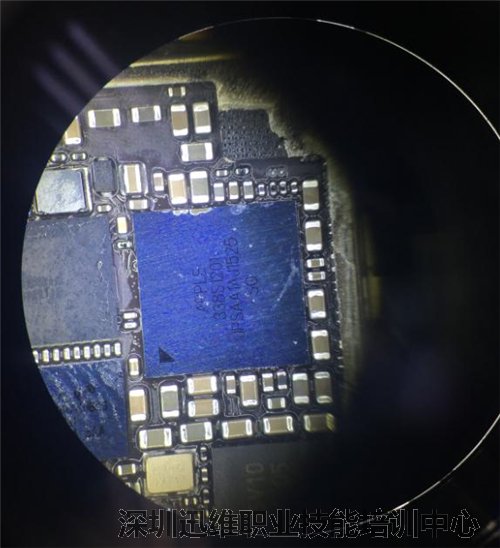

  看来还是音频问题,换了个音频,耳机有杂音故障修复。耳机左声道,外放都正常了。维修至此结束!

 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图6

 iPhone6 Plus 耳机有杂
 iPhone6 Plus 耳机有杂音故障维修 图7
