iPhone6s plus手机无照相无听筒故障修复案例

  【机器型号】iPhone6s plus

  【故障现象】

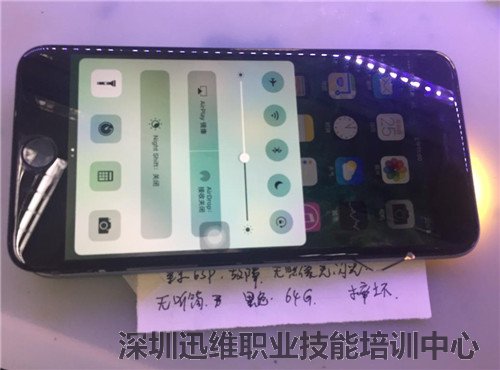

  机子摔过,导致iPhone6s plus手机无照相无听筒、无闪光


手机无照相无听筒
iPhone6s plus手机无照相无听筒故障修复案例 图1


  【维修过程】

  无照相,测量了一下照相的电压,打开照相机,电压都出,一下又掉了,一般电压出了的,都是摄像头坏的多,直接更换一个后摄像,照相,闪光灯恢复正常。


iPhone6s plus手机无照相无听筒故障修复案例 图2


iPhone6s plus手机无照相无听筒故障修复案例 图3


iPhone6s plus手机无照相无听筒故障修复案例 图4

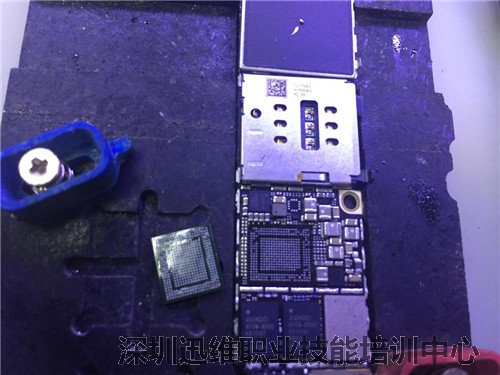

  无听筒,在语音备忘录里,录音,听筒模式可以听到声音,打电话,听筒没有声音,结合说明,机子摔过,肯定是基带的I2S总线通往CPU断线了。拆下基带,果然断线了,掉了9个有用点。


iPhone6s plus手机无照相无听筒故障修复案例 图5



iPhone6s plus手机无照相无听筒故障修复案例 图6

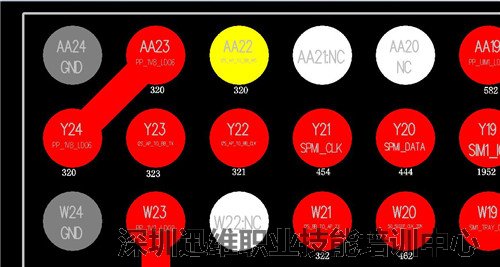

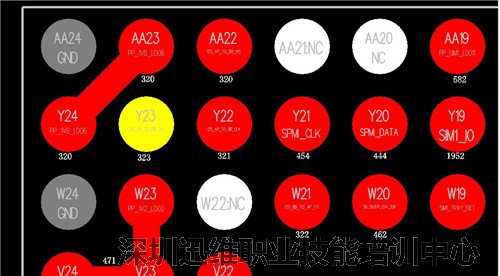

  掉点的I2S总线 I2S_AP_TO_BB_WS、I2S_AP_TO_BB_CLK  导致打电话无听筒。


iPhone6s plus手机无照相无听筒故障修复案例 图7


iPhone6s plus手机无照相无听筒故障修复案例 图8


iPhone6s plus手机无照相无听筒故障修复案例 图9


  挖点补线,固化绿油。


iPhone6s plus手机无照相无听筒故障修复案例 图10

  装回基带。


iPhone6s plus手机无照相无听筒故障修复案例 图11


iPhone6s plus手机无照相无听筒故障修复案例 图12


  装机测试,打电话听筒恢复正常!维修到此结束!

手机无照相无听筒
iPhone6s plus手机无照相无听筒故障修复案例 图13
