iPhone XS Max手机不开机故障维修

  收到客户一块单板iPhone XS MAX,故障描述为手机不开机,直接上电,发现主板为大电流不开机。

  iPhone XS Max手机不开机故障维修

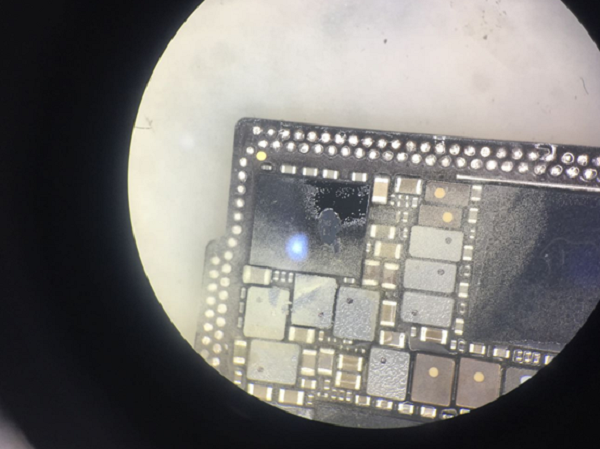

主板为电流

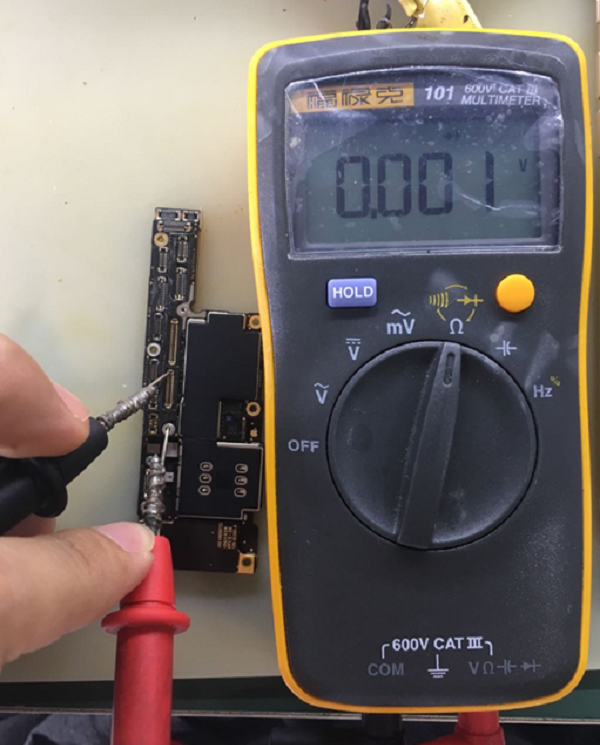

  首先对主板进行测量,检测看看是主供电短路还是电池电压这边短路,测量电池电压PP_BATT_VCC阻值正常。


PP_BATT_VCC阻值正常

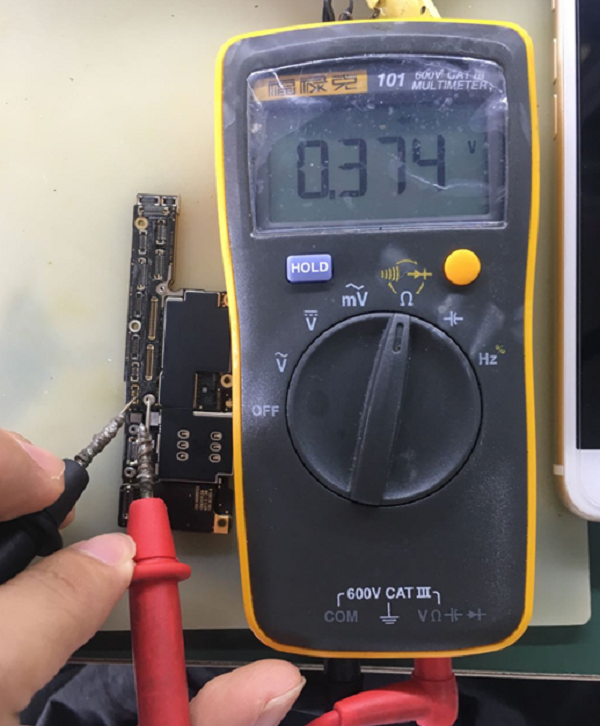

  再测试主供电PP_VDD_MAIN主供电阻值为0。

iPhone XS Max手机不开机故障维修
PP_VDD_MAIN主供电阻值为0

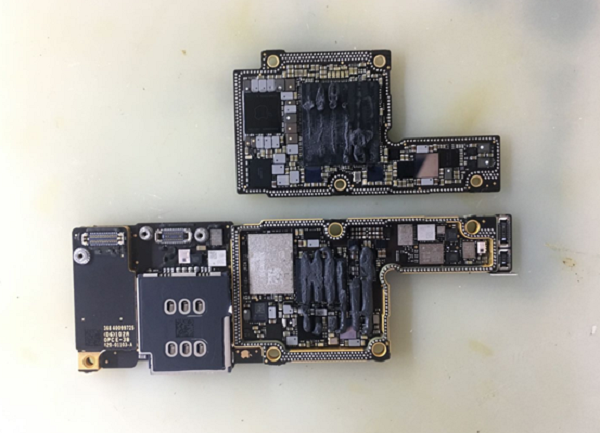

  接下来分层。


主板分层

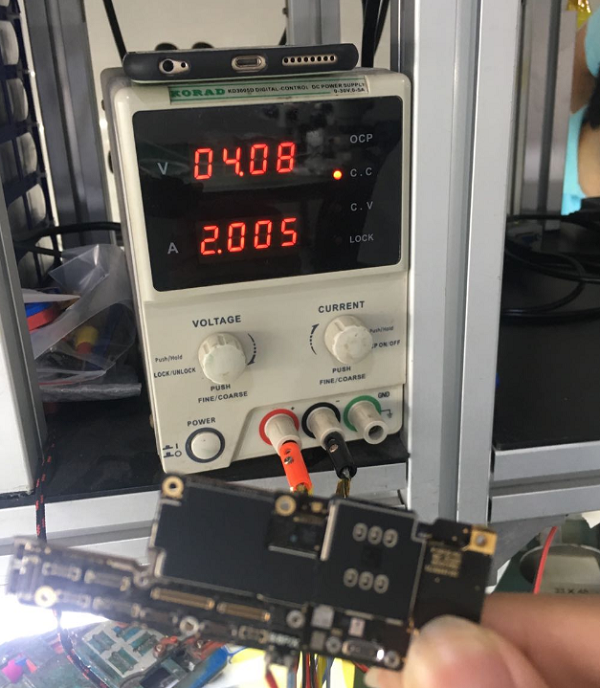

  可以通过给上下层上电,来分别是下层的主供电短路还剩上层的主供电短路,经过测试为上层短路。在显微镜观察没有找到短路的地方,接下来找发烫的地方吧!熏上松香,充电芯片发烫。

iPhone XS Max手机不开机故障维修

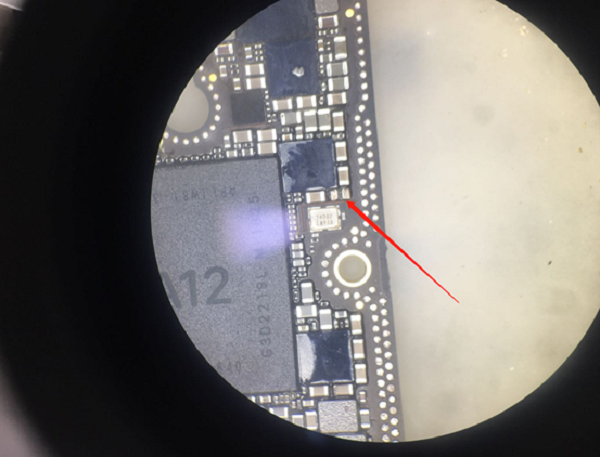

充电芯片最先熔化

  但是考虑到短路的机器,一般芯片损坏比较少,还是上烧机电池。在主供电的这条线路上电了几下问题找到了,一颗损坏的电容直接烧毁,颜色很容易分辨了。

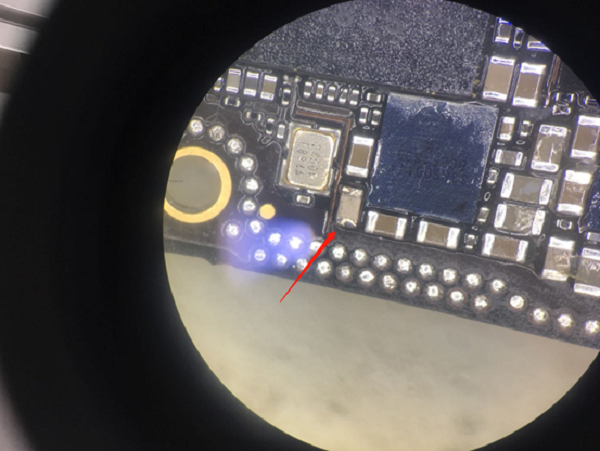

损坏的电容

  将这颗电容去掉,然后料板上拆一个补上。


补上电容

  不短路了,接下来是进行贴合,成功开机,维修到此结束。
