万用表使用方法

更新时间:2013-09-20 11:51:49

1. 巧用万用表蜂鸣档:

在实际维修过程中经常会遇到BGA虚焊或PCB开路的问题,怎样才能快速准确地判断出呢?可用万用表蜂鸣档,红表笔接地,黑表笔接测试点,若万用表读书很大或无穷大(正常读数一般在400多到600之间),则可判定是BGA虚焊或PCB开路,如下载变红,显示不良,摄像不良,SIM卡,T卡不良,听筒无音等多种故障都可以用该方法来快速判断;

2. 故障项缩写:

连 锡 SS( Solder Short )
虚 焊 US( Un-Solder)
空 焊 OP(Open)
冷 焊 CS(Cold Solder)
元 件反 向 RP(Reverse Part)
立 碑 TP(Tombstone Part)
侧 立 SU(Sibe-up Solder)
反 白 FP(Flipped Part)
偏 移 SP( Skewed Part)
少 件 PM(Part Missing)
撞 件 IP(Impact Part)
浮 高 FL(Float)
元 件破 损 DP(Damagde Part)
错 件 WP(Wrong Part)
少 锡 IS(Insuffcient Solder)
多 锡 ES(Excess Solder)
金手指沾锡 GF(Golden finger Solder)
管 脚弯 曲 BP(Bent Pin)
外 来异 物 FM(Foerign Material)
多 件 EP(Excess Part)

一 DL工位:
1.DL没反应:
1.1 DL没电流:、
现所用多为USB下载,故应先从电池连接器供电,按POWER键看开机电流是否正常,若开机电流正常(一般为20~30MA)则说明是USB接口(J501)有问题(US,SS或CD);
若从电池连接器供电开机电流仍为零,则应先检查VBAT是否经过L201供给电源管理芯片,再检查电源部分是否正常工作,加焊或更换电源管理芯片(展讯平台都为PMIC和CPU集成,故要加焊或更换BBIC(U101))。
1.2 DL小电流:

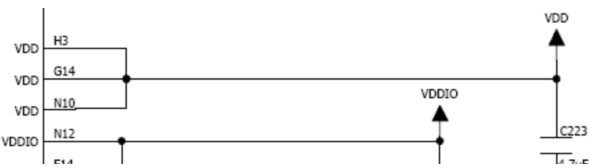

开机电流偏小(一般在10MA以下),此种情况说明手机部分电路没有正常工作,可以先检查各个供电电压是否正常,处在开机激发状态时用万用表(直流电压20V档)或示波器测量下图所示的电压,看电压是否正常

 DL小电流
若电压为零或者偏低则应先检查电源部分,后检查这几个电压所供给的部分,因为后段电路的不良会拉低供电电压值的偏低;

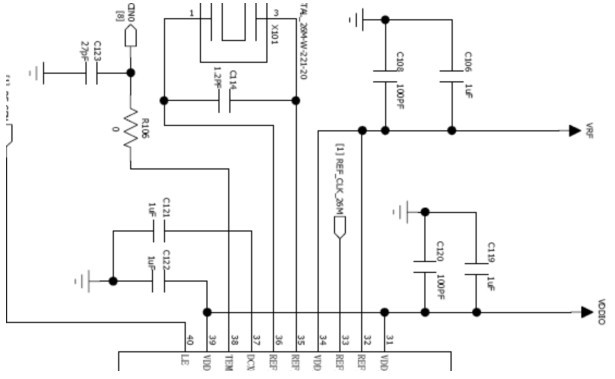

若上图所示的电压值都正常,则应检查26M基准时钟信号是否正常,处在开机激发状态时用示波器或频谱仪(中心频率调到26MH)测量中频(U102)第35脚是否有波形,若没有则应先测量中频第31,32脚的供电是否正常,若供电正常则可以判定为X101或U102为US或者CD;若此两处波形正常则应检查U102第33脚是否有波形(用示波器或频谱仪),以此类推一步一步测量可以判定U102为US或CD, C131为US或WP,或者为U101US,CD或PCB开路
基准时钟信号
1.3 DL电流正常:

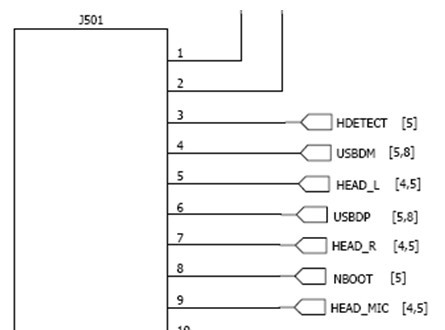

开机电流正常则说明手机逻辑部分已正常工作,此时应检查USB连接部分的问题,用万用表或示波器测量USB接口(J501)第5,7,8脚信号是否正常,若正常则说明J501为CD;

DL电流正常

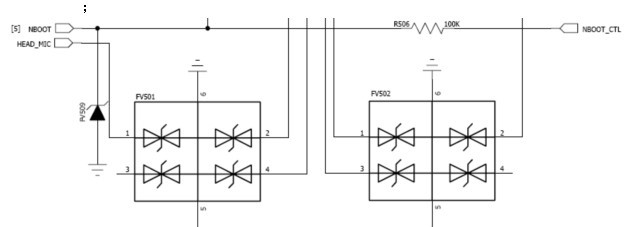

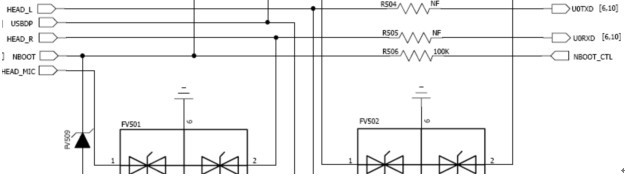

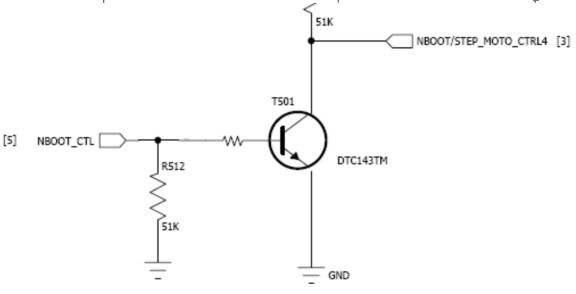

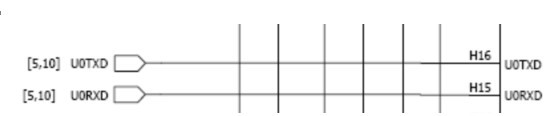

    若J501第8脚信号不正常,则应检查第8脚与CPU之间的电路,如FV509是否RP,R506,R512是否WP,T501是否US或CD,U101是否US,CD或PCB开路

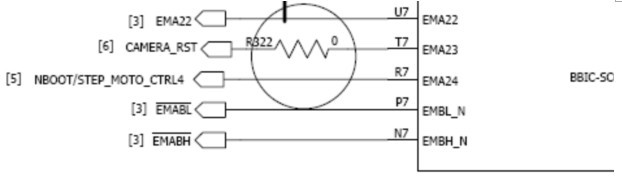

RP,R506,R512是否WP
BBIC-SC
若J501第5,第7脚信号不正常,则应检查此两脚与CPU之间的电路,如FV501,FV502是否SS,U101是否US,CD,或PCB开路;

1.4 DL大电流:
此情况一般都为电路中某一个电压(VDDNF,VMEM,VDDIO,VDD,VCHG,VDRIVE,VRF,VCAMERA,VCAM-CORE)对地短路或对地阻值很小所造成的,用万用表蜂鸣档,取红表笔接地,黑表笔接各个电压的的滤波电容上即可,若某一个电压对地阻值很小或为零,则检查此电压所供给的部分,看是否有元件SS或CD。
1.5 DL短路:
此情况都为VBAT对地短路所造成的(测量方法同上),此时则应检查与VBAT相连的有关电路,其它则可以不用考虑,以节省分析所用的时间,如下图所示,此芯片不是VBAT直接对其供电,所以DL短路的主板不用考虑是此芯片的不良引起的。
同样,如FLASH,蓝牙控制芯片,触摸控制芯片等都不会引起主板DL短路;
1.6 上电电流不归零(20多MA):

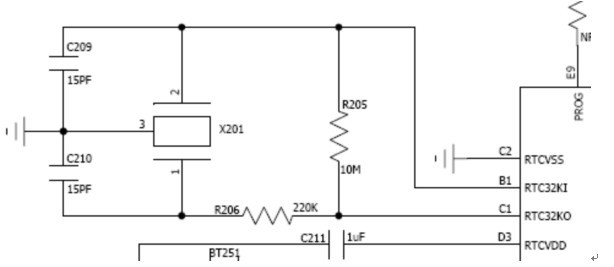

此种情况多为32.768没起振所造成,用示波器量32.768是否起振,若没起振,应检查周边的电路(C209,C210,R205,R206及CPU),更换X201,加焊或更换U101;
2. DL下载变红:

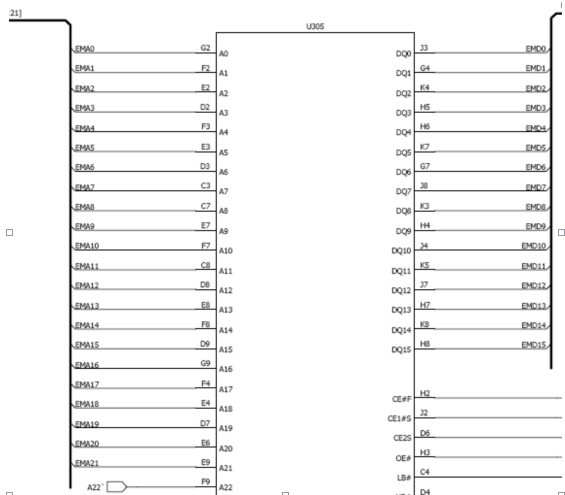

此项不良为程序下载到中途时出错,先应检查VMEN供电是否正常,而多数情况为FLASH与CPU之间的数据(DATE)线或地址(ADDRESS)线通路有问题,加焊或更换FLASH,CPU;



加焊或更换FLASH

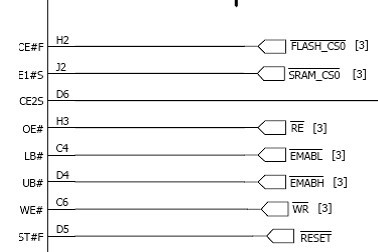

    其次如下图:FLASH片选,SRAM片选,读写信号,片选低八位,高八位,复位信号等也是必须的,只是实际维修时此不良极少碰到;
FLASH片选,SRAM片选
二 SN工位:
此工位相对比较简单,首先应确认软件是否正确,重新下载软件,再到CIT工位看是否能开机,其次,FLASH硬件不良也会引起SN扫不进;
三 CFT工位:
3.1 AFC不良:
中文解释为自动频率控制,综测仪检测并校准手机AFC,记录DAC值,写进手机NV参数表,此项不良维修方法为:用发射软件使主板处于发射状态(先使用GSM900MH频段,信道选择62,功率等级选择5),用频谱仪探针测量射频头处的发射波形是否正常:
3.1.1 波形正常:
再测量DCS1800MH频段,信道选择700,功率等级选择0,看发射波形是否正常,若波形不正常则应将波形修好(修法同GSM900,下面有讲解),若波形正常则应先检查手机RX部分(因为接收不良也会引起AFC不良),再更换26M(X101),因为26M本身的频偏用频谱仪很难直观地看出,还有,中频,射频头,CPU(少见)不良也可能引起AFC不良,最后,射频头后段的电阻电容也会引起AFC不良;
3.1.2 波形偏小:

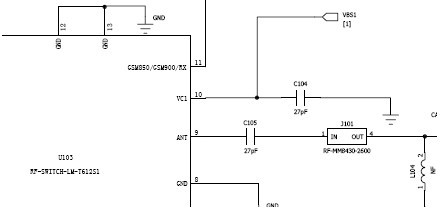

用频谱仪测量C130处波形正常,而C105处波形偏小或无波形,则应先用示波器测量C104处的VBS1是否正常,若不正常则判定为CPU为US或CD;若正常则可判定天线开关(U103)为US,SS或CD.

波形偏小

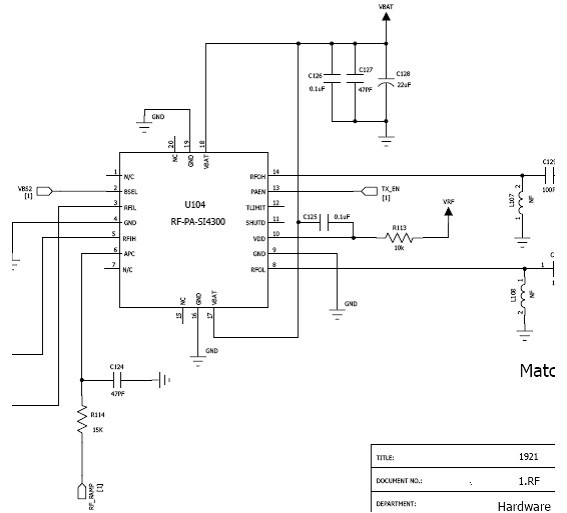

用频谱仪测量R107处波形正常而C130处波形偏小,则可以判定射频功放(U104)为US,SS或CD,若C130处无波形则应先检查VBAT是否供电正常,还有射频供电(VRF),PA使能信号(TX-EN)PA放大控制信号(RF-RAMP)是否正常,若正常则可判定U104为US或CD;若 不正常则应检查各电压,信号相通的电路,看CPU是否US,SS,CD或与CPU之间是否开路;
看CPU是否US

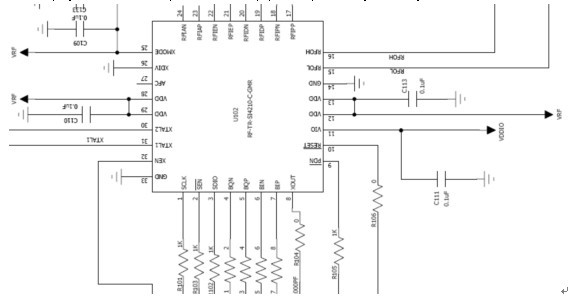

用频谱仪测量中频第15脚,若没有波形或者波形很偏很杂则应先检查中频第11,12,13,25,28,29脚的供电电压是否正常,第1,2,3,4,5,6,7,9,10脚的时钟信号,使能信号,IQ信号等是否正常(此几信号都可以用示波器测量),若不正常则应检查与其相连的电路(R101,R102,R103,RN101,R105,R106,CPU等),若正常则可以判定中频(U102)为US或CD;
U102
3.2 GSM-APC不良:
中文解释为自动功率控制,此项不良多为发射功率偏低引起,维修方法可参考AFC不良的维修方法,只是有必要时应逐一测量各个功率等级的波形是否正常,若用频谱仪测量出的波形是正常的则可更换射频功放或天线开关;#p#分页标题#e#
3.3 GSM-AGC不良:
中文解释为自动增益控制,手机从机站接收到信号经天线开关,RX滤波器,经中频转换成IQ信号输送给CPU进行调制解调,此项不良多为天线开关(U103),RX滤波器(U105),中频(U102)US或CD引起,其次还有U105周围的电容,电感;
3.4 CALL不良:
中文意思为呼叫建立失败,因之前已经对手机进行了严格的TX,RX校准,故可以暂不考虑射频部分,多为CPU处理电路有问题,其次软件故障也会引起该项不良;
3.5 GSM-TXP不良:
中文意思为发射功率不良,该项是测试900MH频段的发射功率,若有不良一般都为射频功放或CPU引起(此项FAIL较少);
3.6 GSM-BERR不良:
中文解释为接收误码率偏差,此项不良多为RX滤波器(U105)及其相关电路衰减过大所引起的。
三 CIT工位:
1. 不开机:
CIT夹具有电池接口供电和TP供电,故应先检查TP是否接触不良,电池接口是否US;其次应检查开机键内圈是否有VBAT电压,若有可再检查开机触发信号(PBINT)一路,如R657,R658,D616等;
显示故障:
2.1 开机黑屏:

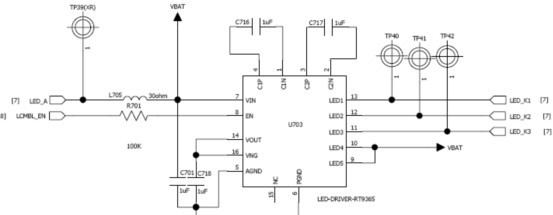

首先应检查BACKLIGHT控制芯片(U703)的供电(VBAT直接供电)是否正常,若不正常则多为PCB开路;使能信号(LCMBL-EN)是否正常,若不正常则CPU为US或CD或PCB开路;若信号正常,则可判断BACKLIGHT控制芯片(U703)为US或CD,若更换U703仍无效,则应检查PCB是否开路;

开机黑屏
2.2 开机白屏,花屏:

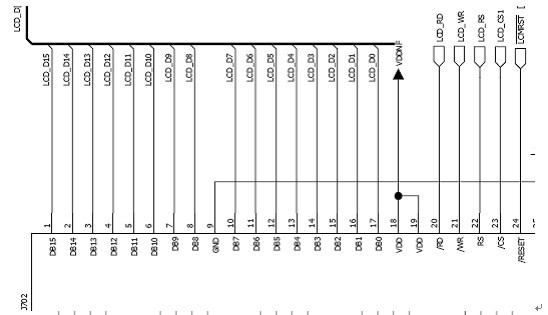

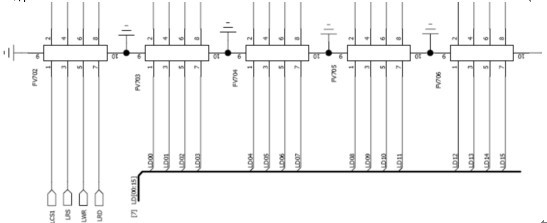

开机状态下用示波器测量LCD接口(J702)第20至24脚的读写,片选,复位等各个信号是否正常,第18,19脚的电压是否正常,若不正常则应检查FV702是否US或SS,CPU为US或CD,其次可用万用表检查第1~17脚与CPU之间的数据线是否连接正常,检查FV703~FV706是否US或SS;

检查FV703~FV706是否US或SS
触摸屏无效

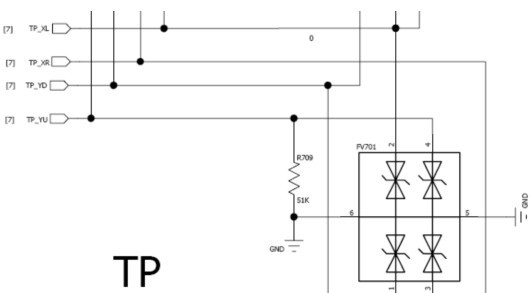

3、触摸屏无效:
该触摸电路较简单,直接由CPU控制,经电阻到显示屏接口,另外还有一静电保护器件,一般情况为R704,R705WP,FV701SS或者CPU为US或CD;

TP
开机无音

4、开机声音不良:
开机无音:

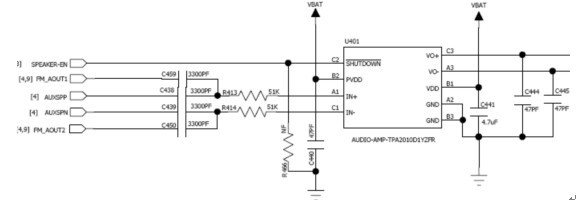

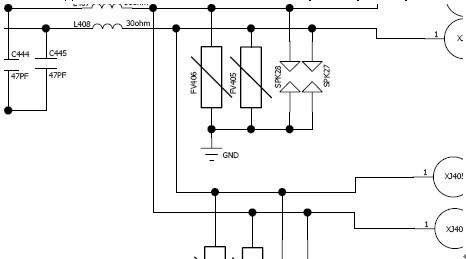

响铃时用示波器量C444和C445处的是否有波形,若有波形则检查后段的电路,看L407,L408是否US或WP,FV405,FV406,FV416,FV417是否SS;



U401
    若波形正常则应检查U401(音频功放)的使能信号,放大信号是否正常,若不正常,则可判定U101为US,SS或CD;若都正常,则检查U401部分,若VBAT供电正常,可判定U401为US,SS,或CD;
第4脚有无VSIM电压
4.2 开机杂音:
杂音一般情况都是因为杂波引起的(可用示波器测量),CPU性能不良,R413,R414 WP,U401 SS或CD都会引起开机杂音问题;
5. 不识SIM卡:

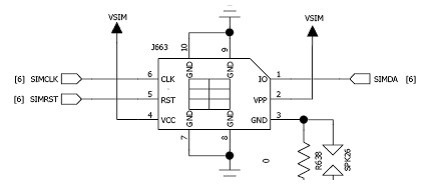

首先检查J663第2,第4脚有无VSIM电压,检查FV601是否SS,再检查第1,5,6脚的数据信号,复位信号,时钟信号与CPU之间的通路

不识T卡
6. 不识T卡:
首先检查逻辑电压VDDIO是否供到,R801,R802,R803,R820有无WP, FV801是否SS,然后再检查时钟信号,片选信号,输入输出信号是否正常,可用万用表蜂鸣档快速判定CPU是否为US或者PCB开路;

单个灯不亮

7. 键盘灯不亮:
7.1 单个灯不亮:
首先检查灯本身是否OK,可用万用表蜂鸣档,红表笔接灯的正极,黑表笔接灯的负极,灯亮则可排除灯的来料问题,再检查灯与KP-LEN信号之间的限压电阻是否US或WP,若OK则可判定灯的正极与VBAT之间开路或电阻与T802第6脚之间开路;

全部灯不亮

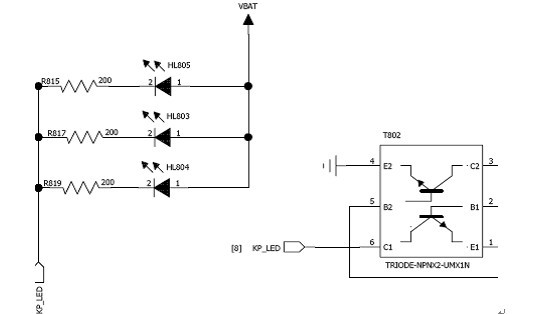

7.2 全部灯不亮:

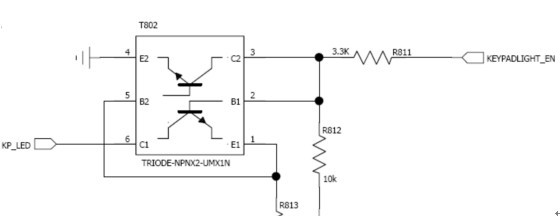

首先检查VBAT电压是否供到灯的正极,再检查KP-LED信号有无输出,若无输出则检查T802第2,3脚是否有使能信号输入,若有可判定T802性能不良,若无则应检查R811是否WP,CPU是否US或CD或PCB是否开路;

一组按键无效
8. 按键无效:
8.1 单个按键无效:
此种情况都为PCB开路所导致,用万用表检查该按键的内圈与同一列的其它按键的内圈的通路,外圈与同一行的其它按键的外圈的通路,定有一路不良;
8.2 一组按键无效:

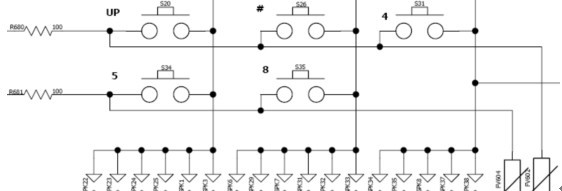

一般手机按键部分的电路都为N*N形式分布,如下图若上键,’#’键,’4’键无效,则应检查R680是否US或WP,FV602是否SS,R680与CPU的P15脚是否断线,或者CPU是否为US,其它以此类推;

无振动
9. 无振动:
振动电路比较简单,VBAT是否有,控制信号是否有;

听筒无音
10. 无回音:
测回音时用到MIC和RECEIVER两路电路,要想测试MIC,首先应保证听筒(RECEIVER)是OK的(可用拨打112或录音的方法来判断):

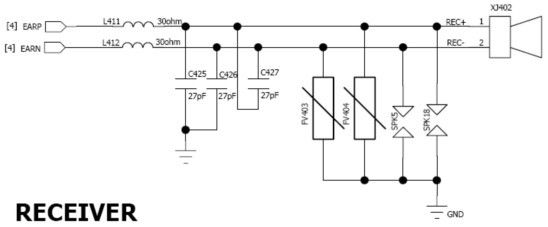

10.1 听筒无音:
手机从基站接收到数字信号经CPU调制解调转换成模拟信号送到受话器,RECEIVER通路比较简单,直接由CPU输出经过俩电感(L411,L412)到接口(XJ402),检查电感是否US或WP,其次耦合电容C427,防静电器件FV403,FV404也应注意;

无送话

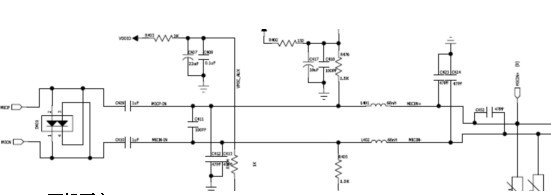

 10.2 无送话:
送话器接收到模拟信号,输送到CPU,在CPU 内部进行调制解调,转换成数字信号经过天线发射出去,首先检查MIC与CPU之间的通路(L401,L402),再检查VMIC电压和MICBIAS信号,其次,耦合电容,静电防护器件也要注意;

C431,C432

 11. 耳机不良:
同回音测试一样,要想测试耳机送话,就必须保证耳机受话是OK的.
11.1 耳机无声音:
首先看插上耳机后屏幕上方是否显示耳机模式的符号,若没显示,则应检查J501第3脚的耳机检测信号HDETECT,若有则可判定J501为CD;若没有,则应检查J501第3脚与CPU之间的通路,看R503是否WP,FV502是否SS,CPU是否US或CD;

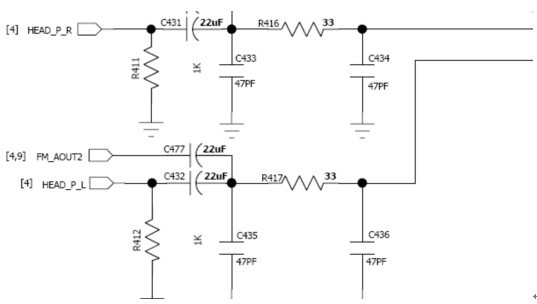

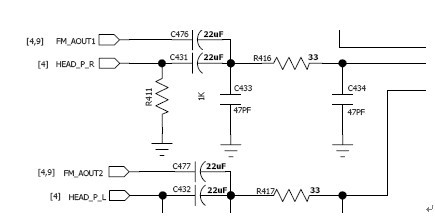

若上面所述都正常,则应检查J501第5,第7脚的耳机左右声道(HEADL,HEADR)的电路,可播放MP3时插上耳机,用示波器量波形,先量J501第5,第7脚,再量C431,C432处,一步一步量,可一次判定,R416,R417是否WP,CPU(U101)是否US或CD;
11.2 耳机无送话:
在耳机送话时,用示波器量J501第9脚的波形,一步一步,依次量L403处,R406处,C414,C415处的波形,若到此处没有波形,则检查C416处的电压(VDDIO经R403降压后的VSIM-AUX)是否有;若C414,C415处的波形正常,则可以判定CPU为US或CD,或者PCB开路;

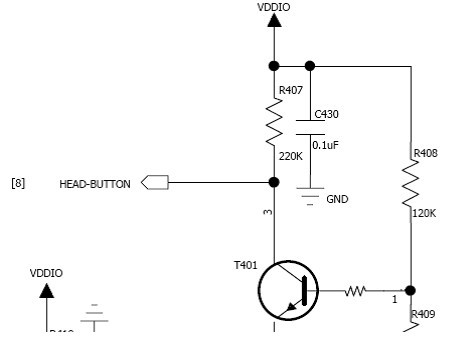

11.3 耳机接听键无效:
主要检查逻辑电压VDDIO,耳机按钮控制信号HEAD-BUTTON,及相关电阻,

12. 摄像不良:

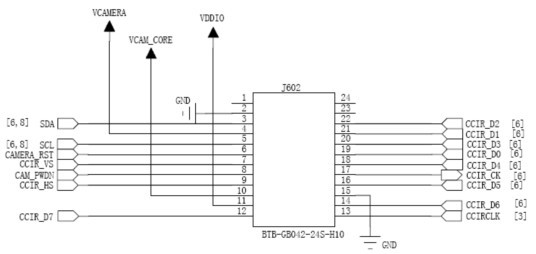

首先检查摄像头连接器(J602)有无US或SS现象,在J602连接良好的情况下,量第11脚的逻辑电压VDDIO,第4脚的摄像头工作电压VCAMERA,第10脚的核心电压VCAM-CORE,其次就是数据使能,时钟使能,复位信号,CPU输出的摄像开关信号CAMERA-IOPWR,还有J602与CPU之间的数据线CCIR-D0—CCIR-D7; #p#分页标题#e#

13. 蓝牙不良:
13.1 蓝牙无法激活:

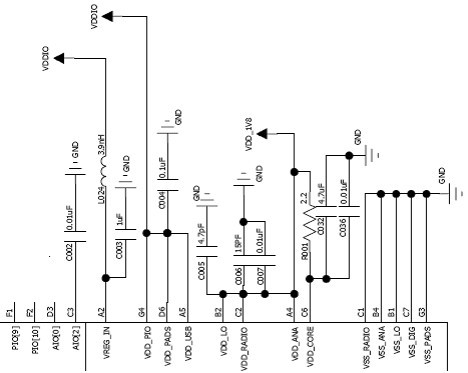

首先检查蓝牙模块(J006)工作所需电压VDDIO,VDD-1V8是否供到,若电压没有则可判定CPU为US或CD,或者PCB来料开路;

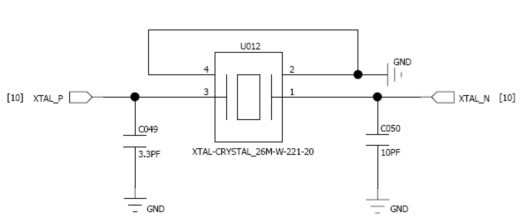

若电压正常,则先用频谱仪量C050处和C049处是否有26M波形,若没有可判定U012为CD;

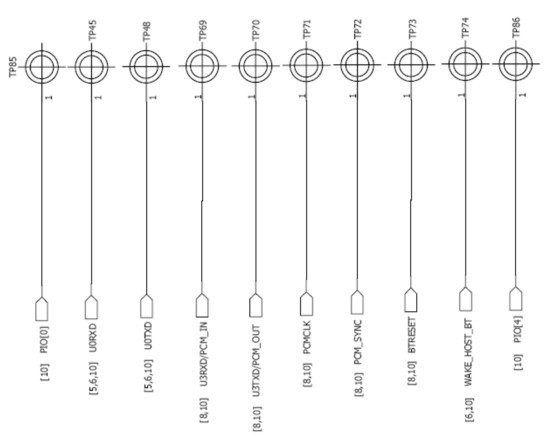

若波形正常,则应用示波器检查蓝牙激发信号WAKE_HOST_BT,脉冲编码调制输出输入PCM-IN,PCM-OUT,脉冲编码耦合控制信号PCM-SYNC,脉冲编码时钟信号PCMCLK,蓝牙复位信号BTRESET,因为蓝牙芯片J006是BGA,故测量时可在各信号对应的测试点(TESTPOINT)上进行测量,
13.2 搜索不到蓝牙信息:

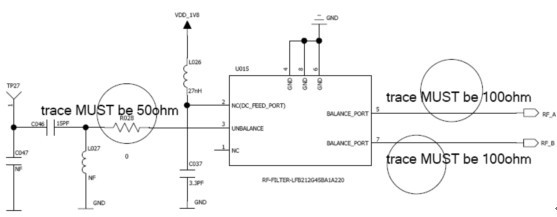

该故障直接可判定是蓝牙的收发通路的不良,检查下图所示的RF-A和RF-B通路,

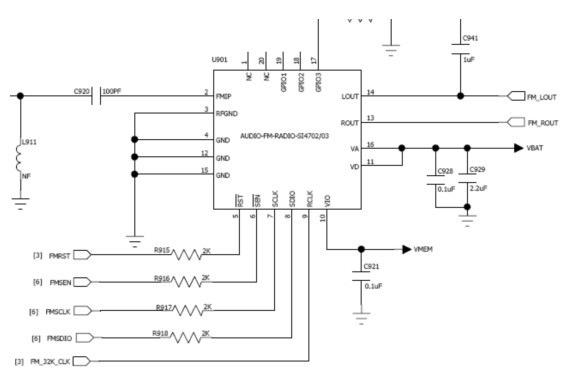

14. FM调频收音机不良:

U901第2脚接收到调频发射器发出的调频信号,经U901处理后输出两路信号FM-LOUT,FM-ROUT,再经U903放大后输出FM-AOUT1,FM-AOUT2,最后经U401转换成模拟信号从扬声器输出,或直接经HEADSET CIRCUIT处理后从耳机输出;
首先检查FM-AOUT1,FM-AOUT2两路信号是否从U903第1,第7脚输出,若正常输出则可判定是C459和C450不良,

若U903第1,第7脚无信号输出,则首先应检查FM-LOUT,FM-ROUT有无输到U903的第2,第6脚,若正常可再检查U903第8脚的工作电压(VBAT直接供电)有无,第5脚CPU输出的开关控制信号SHUTDOWN是否有,若供电没有则应该是PCB开路了,若SHUTDOWN信号没有则是CPU(U101)US,CD或PCB开路l ,若全部都正常则可判定U903为US或CD;另R932,R931是反馈电阻,若不良则会引起杂波,但不会引起无波形输出;



若U903第2,第6脚无波形则应先检查R992,R934,C933,C940有无US或WP,再检查U901第13,第14脚有无 FM-LOUT,FM-ROUT信号输出,若有,则是PCB开路了,若没有,则首先检查VBAT和VMEM这两个电压是否有,再检查CPU输出的FM复位信号,FM使能信号,FM时钟信号,可一次判定R915~R918是否WP,CPU是否US,CD或者PCB是否开路;

若插上耳机听不到收音机的声音,则应检查C476和C477,另外就是PCB开路了;

15. 七彩灯不良:
15.1 单个灯不亮:

如下图,若DHL10不亮,先看DHL10本身有无不良(在第15页介绍过测量方法),再检查L904与DHL10之间是否开路,DHL10与U904第26脚之间是否开路,或者U904第26脚是否US,U904是否CD;

15.2 全部灯不亮:

首先检查L904是否US或WP,再检查U904第3脚的逻辑供电,若没有可先检查R902是否WP,CPU输出的LDO使能信号,还有VBAT;

若逻辑电压供给正常,则应再检查CPU输出的串行数据输入信号,时钟信号,锁相使能信号,输出使能信号,可判定CPU是否US,CD或PCB开路;

16. 充电不良:

充电电路由U205、T201和充电接口(J501)组成,充电电压VCHG经J501第2脚从U205的1、4、5脚输入,从6、7脚输出送到T201的3脚,CPU检测到充电信号ISENSE启动充电程序开始向电池充电,另外T201的4脚由U101“E10”脚来控制充电电流的大小:
16.1 不充电:

首先应检查U205第1,4,5脚是否有VCHG电压输入(可用示波器或万用表测量),若没有则可判定J501为US或CD,VCHG再经U205到T201第3脚,检查T201第3脚的充电检查信号ISENSE,若没有量R223是否WP,否则CPU为US或CD,若都正常则可判定是T201性能不良或者R203为WP;


16.2 充电电流不正常:

如上图所示,T201第4脚是经CPU来控制充电电流的大小,故该故障应检查C203和C204是否WP或CD,另外则可判定T201或U101为CD;

17. 不能识别USB:

首先检查R804处CPU输出的VDDUSB电压是否正常,再检查R805,R806处的USBDP和USBDM两处信号,若不正常,则量R804,R805,R806,看是否WP,再就是CPU为US或CD,若正常则可以判定USB接口(J501)为US或CD;
