iPhone 6 Plus 指南针失灵 屏幕旋转锁定故障维修

更新时间:2016-11-30 11:34:21


  机器型号:iPhone 6 Plus

  故障现象:指南针失灵,屏幕旋转锁定。

  维修过程:

  接修一台6P手机,屏幕是横向锁定的不能旋转,指南针失灵。客户反映耗电也比以前快很多。

  拆机检修,测量指南针3V供电对地短路。对照点位图看了一下,电源IC出来此电压之后经过几个滤波电容,直接供到指南针芯片和加速器芯片。

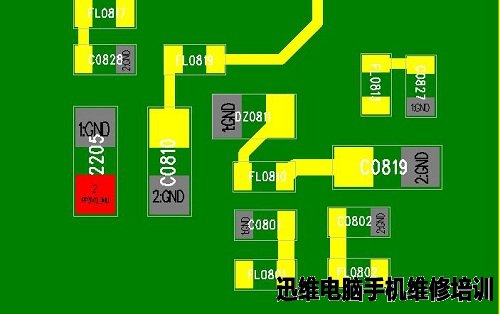

iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图1
iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图1

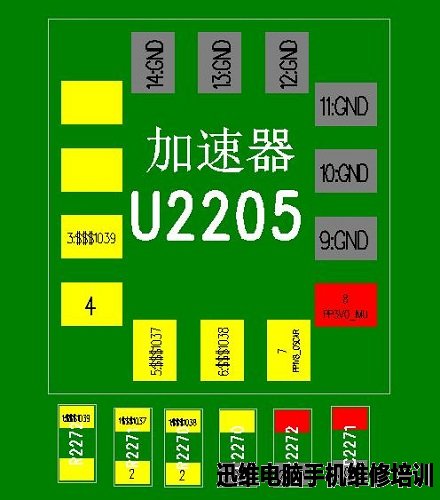

iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图2
iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图2

  电压短路,首先观察一下滤波电容有没有烧坏的痕迹。看到主板上部此组供电滤波电容C2205封胶有脱落痕迹,直接撬掉电容,测量供电端,对地值恢复正常。

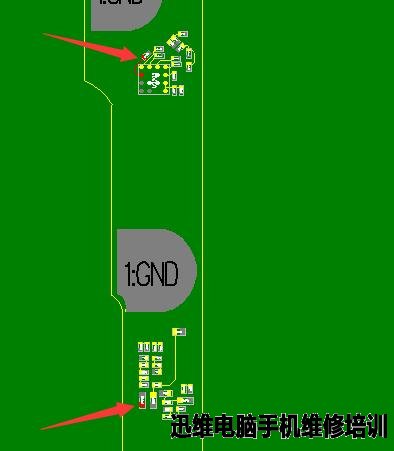

iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图3
iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图3

iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图4
iPhone 6 Plus指南针失灵 屏幕旋转锁定维修 图4

  通电测试功能,指南针和屏幕旋转均正常,到此维修结束。

————完————
