iPhone7 Plus 碎屏完美修复案例

更新时间:2016-12-06 11:14:46


  机器型号:iPhone7 Plus

  故障描述:外屏玻璃破损

  维修过程:

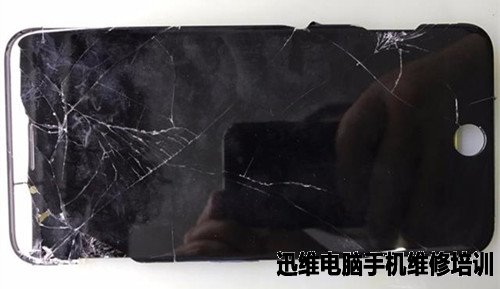

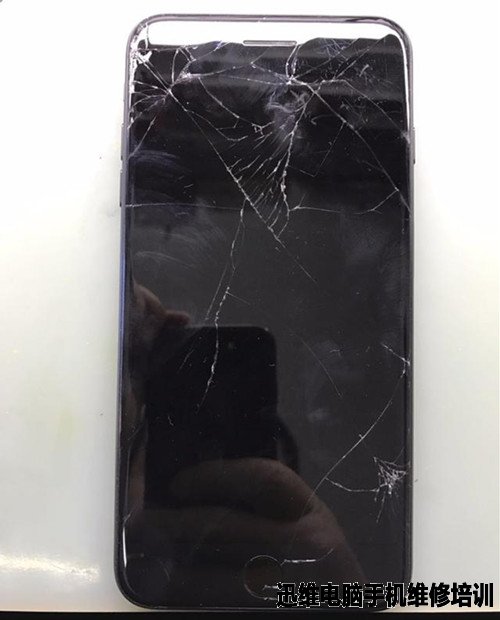

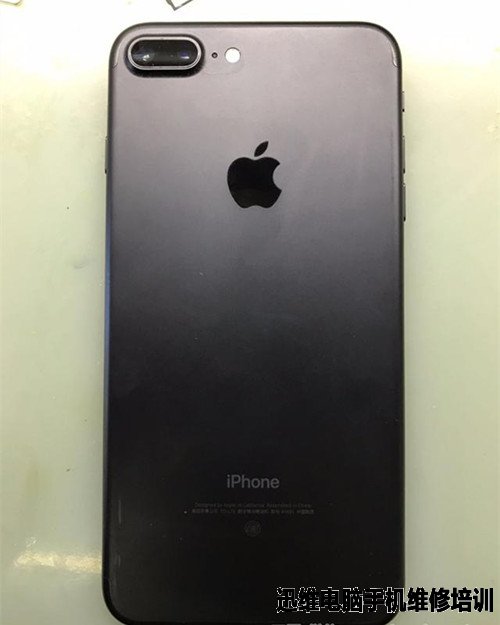

  接一台iPhone7 Plus,液晶部分显示正常,外玻璃破损,需要更换屏幕。

  首先拆机。

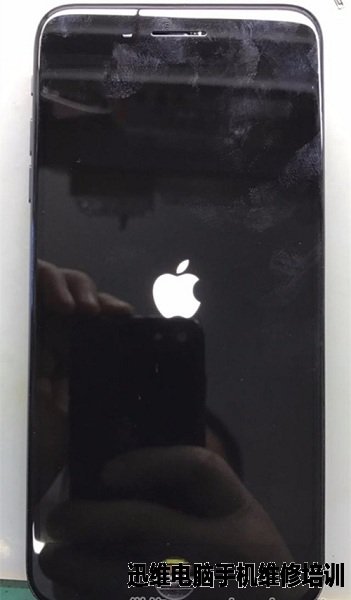

iPhone7 Plus 碎屏完美修复 图1
iPhone7 Plus 碎屏完美修复 图1

iPhone7 Plus 碎屏完美修复 图2
iPhone7 Plus 碎屏完美修复 图2

iPhone7 Plus 碎屏完美修复 图3
iPhone7 Plus 碎屏完美修复 图3

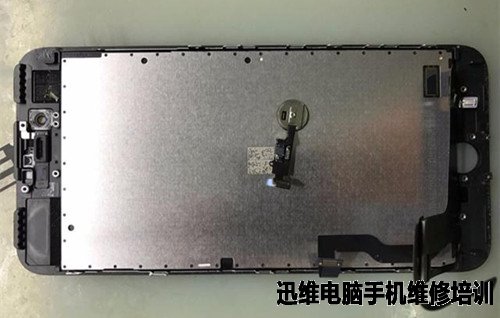

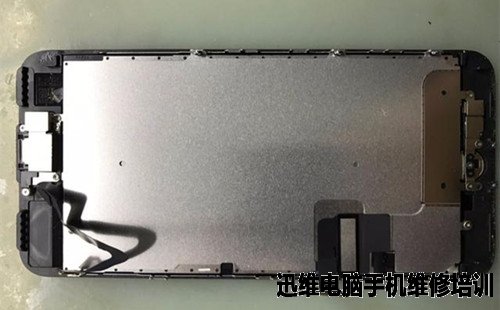

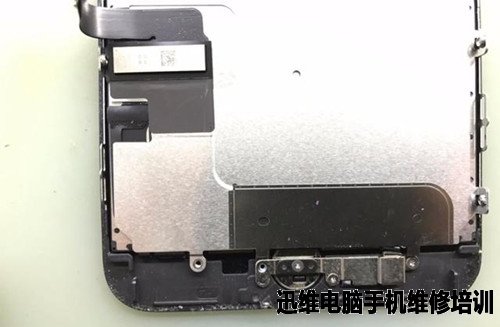

  拆掉听筒、感光排线、指纹键以及金属盖板,注意一定要小心。

iPhone7 Plus 碎屏完美修复 图4
iPhone7 Plus 碎屏完美修复 图4

iPhone7 Plus 碎屏完美修复 图5
iPhone7 Plus 碎屏完美修复 图5

iPhone7 Plus 碎屏完美修复 图6
iPhone7 Plus 碎屏完美修复 图6

iPhone7 Plus 碎屏完美修复 图7
iPhone7 Plus 碎屏完美修复 图7

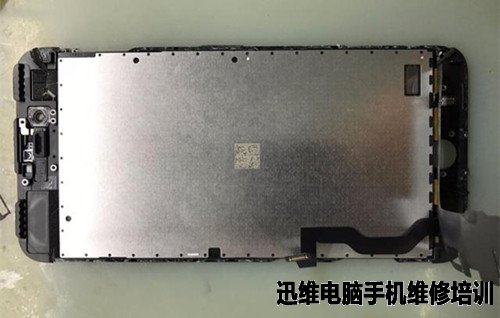

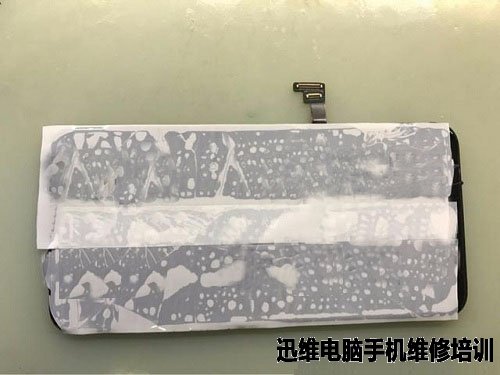

  拆得只剩下屏幕之后,把塑料边框拆除,为了避免分离玻璃导致玻璃渣飞溅,要把碎屏贴上胶带。

iPhone7 Plus 碎屏完美修复 图8
iPhone7 Plus 碎屏完美修复 图8

iPhone7 Plus 碎屏完美修复 图9
iPhone7 Plus 碎屏完美修复 图9

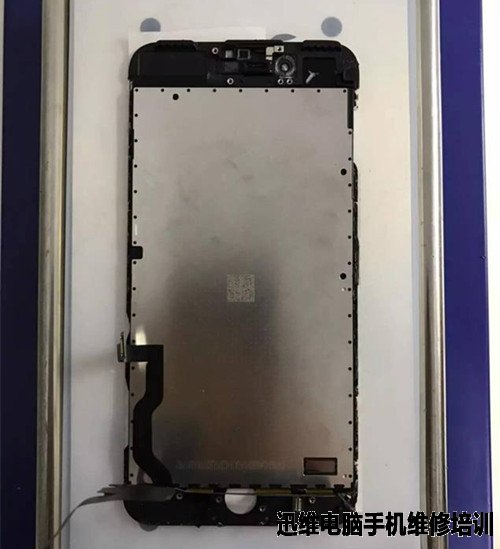

  然后放到分离机上。

iPhone7 Plus 碎屏完美修复 图10
iPhone7 Plus 碎屏完美修复 图10

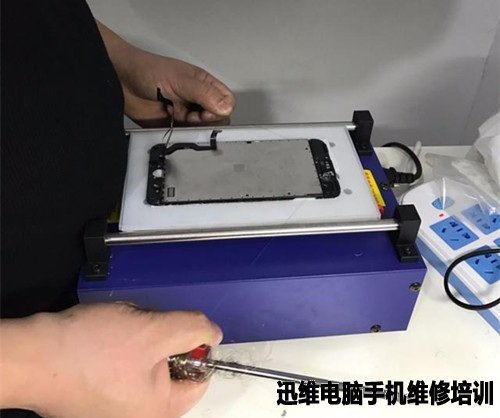

  用金刚丝小心的分离外玻璃。

  分离的时候金刚丝在分离之前先横着往里面拉,然后再往下后方拉,这样的话可以连偏光一起分离,这样做一是避免偏光上因为分离时玻璃渣弄出来划痕,二是闪光胶非常好清理!

iPhone7 Plus 碎屏完美修复 图11
iPhone7 Plus 碎屏完美修复 图11

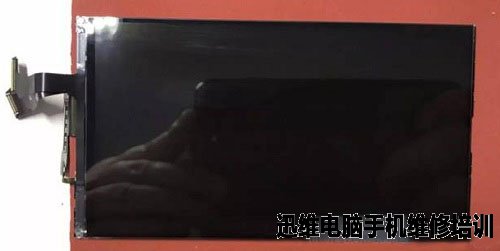

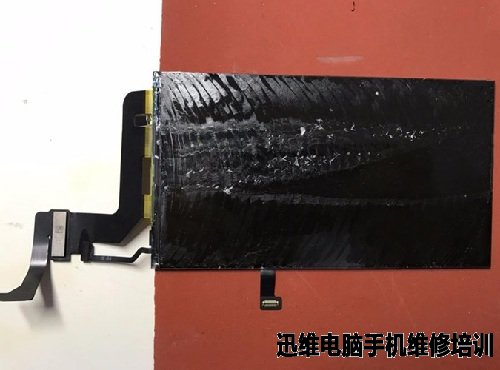

  分离完成后的样子。

iPhone7 Plus 碎屏完美修复 图12
iPhone7 Plus 碎屏完美修复 图12

  把偏光胶清理干净。

iPhone7 Plus 碎屏完美修复 图13
iPhone7 Plus 碎屏完美修复 图13

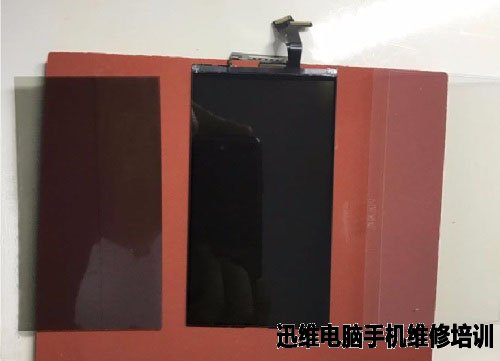

  然后贴上新的偏光和oca胶。

iPhone7 Plus 碎屏完美修复 图14
iPhone7 Plus 碎屏完美修复 图14

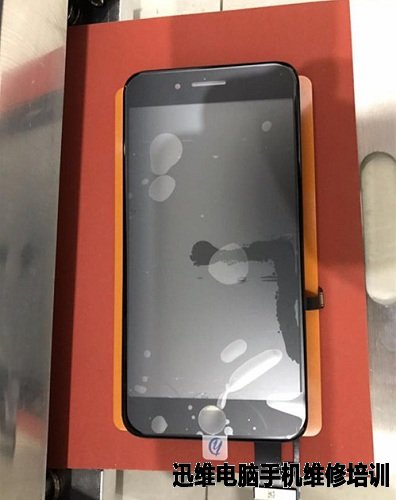

  贴好之后放上全新的玻璃盖板。

iPhone7 Plus 碎屏完美修复 图15
iPhone7 Plus 碎屏完美修复 图15

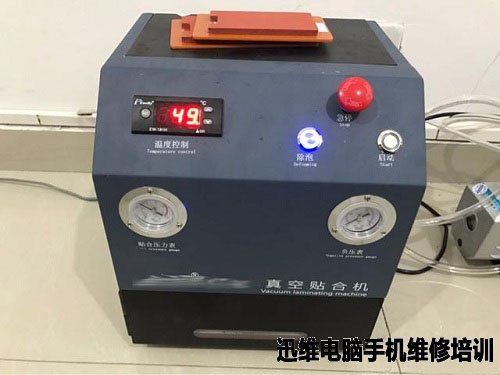

  然后放进压屏机进行压屏。

iPhone7 Plus 碎屏完美修复 图16
iPhone7 Plus 碎屏完美修复 图16

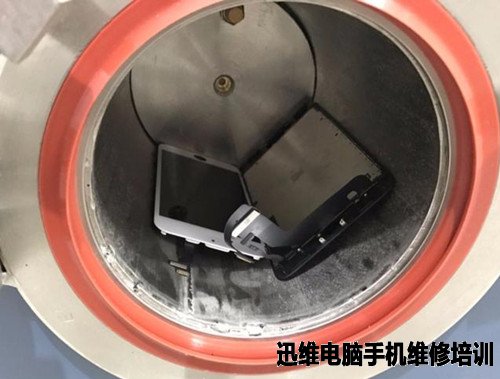

  然后放进除泡机除泡。

iPhone7 Plus 碎屏完美修复 图17
iPhone7 Plus 碎屏完美修复 图17

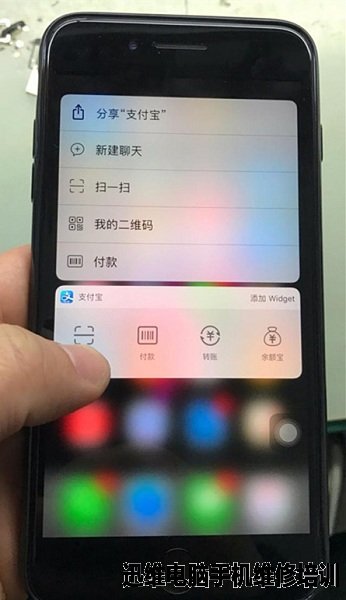

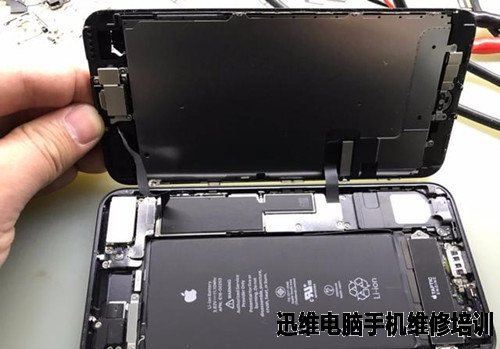

  完成后,先装机测试。

iPhone7 Plus 碎屏完美修复 图18
iPhone7 Plus 碎屏完美修复 图18

iPhone7 Plus 碎屏完美修复 图19
iPhone7 Plus 碎屏完美修复 图19

iPhone7 Plus 碎屏完美修复 图20
iPhone7 Plus 碎屏完美修复 图20

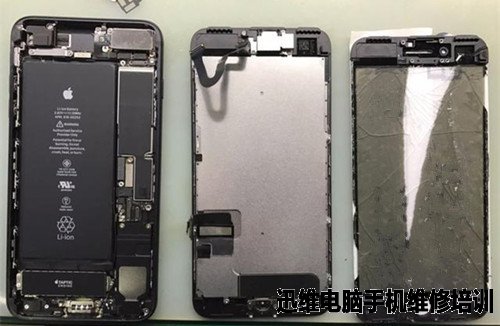

  没有问题,再装回去所有的配件,右边是原来的碎盖板。

iPhone7 Plus 碎屏完美修复 图21
iPhone7 Plus 碎屏完美修复 图21

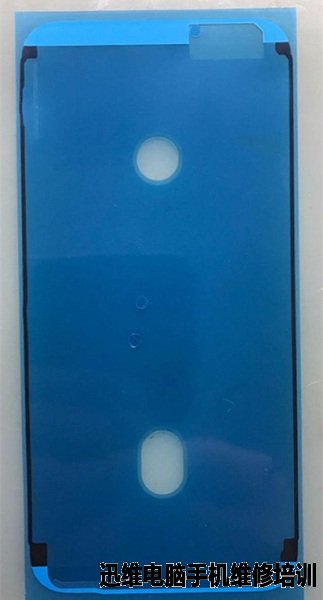

  贴上原厂的密封胶,以便达到能够近似于原厂的密封和防水效果。

iPhone7 Plus 碎屏完美修复 图22
iPhone7 Plus 碎屏完美修复 图22

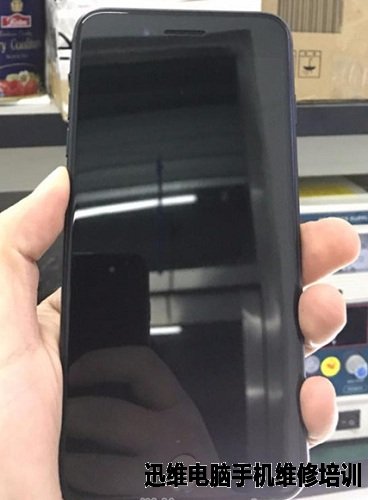

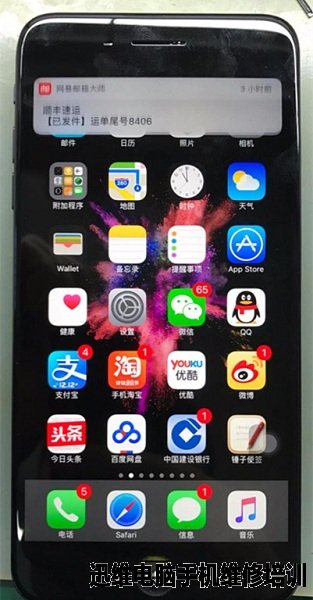

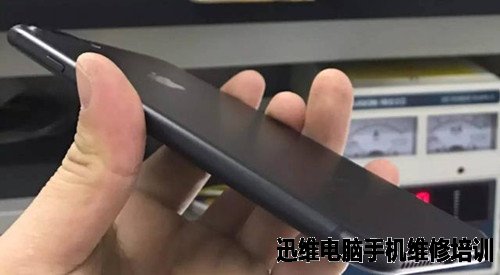

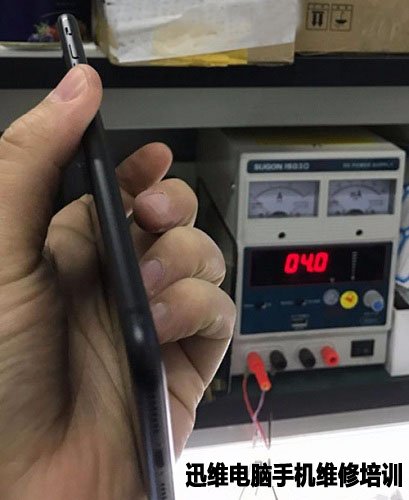

  大功告成,手机又复活了!

iPhone7 Plus 碎屏完美修复 图23
iPhone7 Plus 碎屏完美修复 图23

iPhone7 Plus 碎屏完美修复 图24
iPhone7 Plus 碎屏完美修复 图24

iPhone7 Plus 碎屏完美修复 图25
iPhone7 Plus 碎屏完美修复 图25

iPhone7 Plus 碎屏完美修复 图26
iPhone7 Plus 碎屏完美修复 图26
