iPhone6插移动卡无服务维修一例

更新时间:2016-12-10 10:26:09

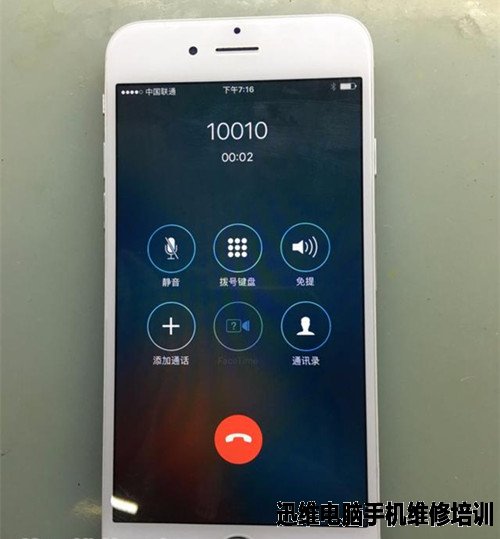

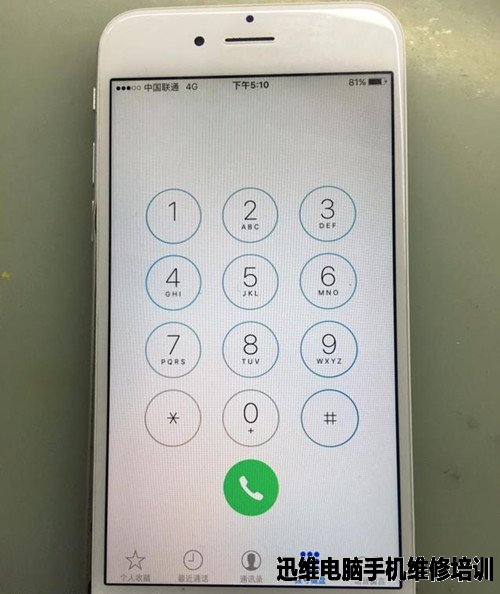

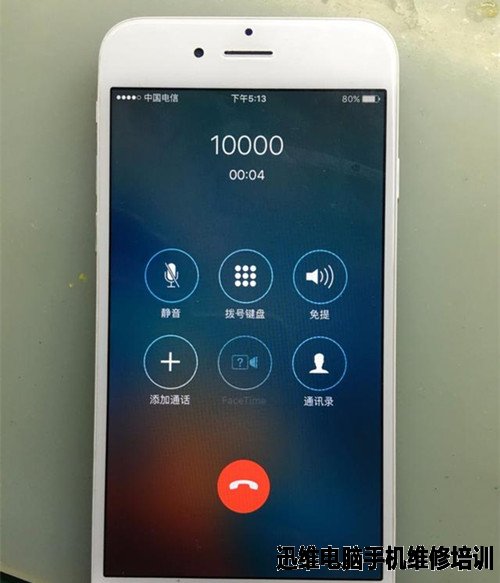

  接修一台iPhone6,顾客说使用中突然无服务,偶尔有信号也打不出电话,她用的是移动卡。拿到手机开始检测,放进去移动卡,偶尔能出现2G信号,但是没有4G信号,无法打电话。放入联通卡正常4G,打电话没问题,放入电信卡正常4G,打电话也没问题!

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图1)

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图2)

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图3)

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图4)


维修思路:

  联通卡4G上网正常,打电话会自动跳转3G,证明负责联通信号部分4G和3G功放正常,电信卡4G上网正常,打电话会自动跳转cdma网络,证明负责电信4G频段的功放正常,cdma频段的功放正常,中国移动信号部分一般是上网会用4G部分功放,通话会自动跳转到2G部分来通话,这证明2G功放和移动频段的4G功放出现了故障。

  为了证明我的推测,放入联通卡,关闭4G,使用2G(联通的2G网络和移动的2G网络使用同一个功放模块)结果如我所料,同样出现了无服务问题。先不考虑移动4G功放,先从最简单的2G功放开始入手。

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图5)

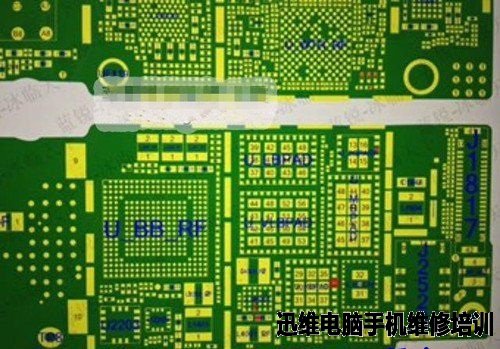

  通过原理图可以看到2G功放U-2GPARF的供电有两路:第一路电池供电实测正常,第二路从功放供电管(U_QPOET)出来的供电,实测会有一个0.2V跳变电压,结果这台机器没有。先不着急拆2G功放和功放供电管,找到点位图,先用万用表的二极管档测试通路上电容阻值,结果实测阻值都是接地短路的。

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图6)

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图7)


  先观察通路上的电容,发现没有异样。把电容抠掉,结果还是短路。那就开始动ic来排除故障,首先拆掉最容易出问题的2G功放,测试焊盘对地阻值,发现还是接地,然后拆掉功放供电管,测量焊盘对地阻值,还是短路状态。通过点位图可以看到,唯一剩下的就是高频段功放U_HPAD了,继续拆掉,拆掉后测量阻值变成了900,不短路了(2G功放装回去,拆掉功放供电管和U_HPAD后测量功放供电管对应通路焊盘阻值得到的数据)。

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图8)

  问题找到,装回功放供电管,为了保险,直接更换一个U_HPAD,然后装机测试。

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图9)

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图10)

iPhone6插移动卡无服务维修
iPhone6插移动卡无服务维修(图11)

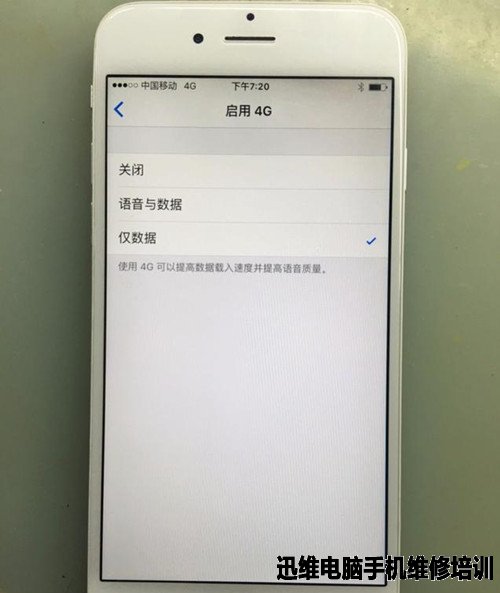

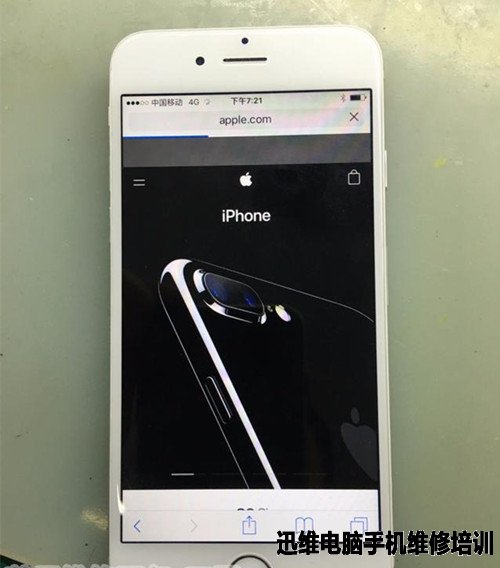

  移动4G和2G信号正常,通话、上网正常,维修结束!

iPhone6手机维修相关主题帖:http://www.chinafix.com/thread-1030310-1-1.html
