iPhone6 摔虚焊CPU 灰屏重启故障维修

更新时间:2016-12-13 12:48:30


  机器型号:iPhone6

  故障现象:

  用户送修的一台苹果iPhone6, 外观有轻微弯曲。开机一直重启,灰屏重启;之前修过,用了不到10天又坏了。

  维修过程:

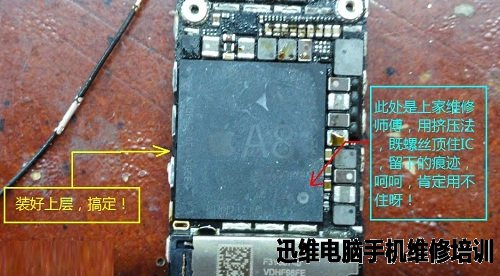

  拆开机器检查,发现CPU屏蔽罩上的右下角有一个螺丝顶着,压着CPU的;经过仔细检查,别处没动过,判断CPU断点;用手压住CPU有时候可以直接进入系统,绝对CPU故障。接下来开始开颅手术。

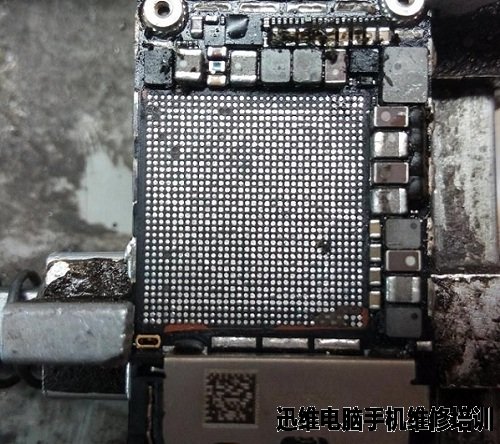

  1、首先取下CPU的上下层,清理好焊盘。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图1
iPhone6 摔虚焊CPU 灰屏重启故障维修 图1

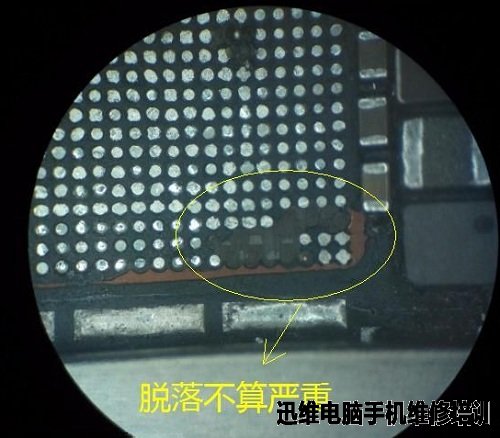

  发现有掉点,脱落不算严重。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图2
iPhone6 摔虚焊CPU 灰屏重启故障维修 图2

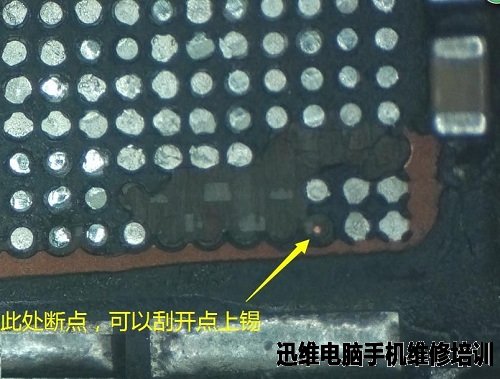

  此处断点,可以刮开点上锡。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图3
iPhone6 摔虚焊CPU 灰屏重启故障维修 图3

  2、开始安装下层。

  植锡时要注意,点位要均匀,这样成功率才高,点不能太大,不然容易安装短路。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图4
iPhone6 摔虚焊CPU 灰屏重启故障维修 图4

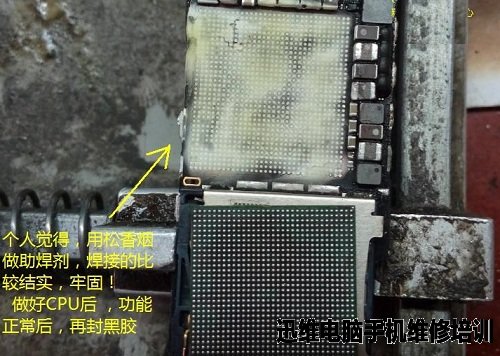

  做好CPU后,功能正常后,再封黑胶。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图5
iPhone6 摔虚焊CPU 灰屏重启故障维修 图5

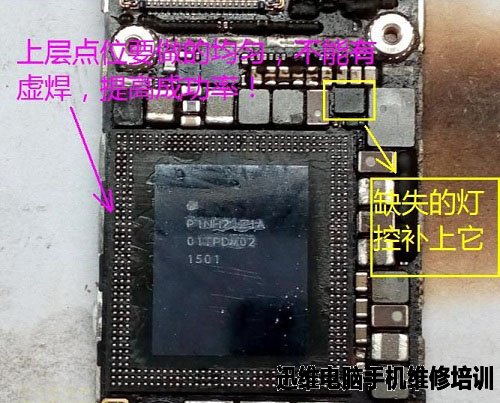

  3、装好下层后,把上层的锡做好,注意要做的均匀,不能有虚焊。并把缺失的灯控补上。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图6
iPhone6 摔虚焊CPU 灰屏重启故障维修 图6

  4、观察下层安装后的电流。安装好底层,硬盘资料正常的情况下,会60~70毫安一直跳动的。装上上层就可以开机了。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图7
iPhone6 摔虚焊CPU 灰屏重启故障维修 图7

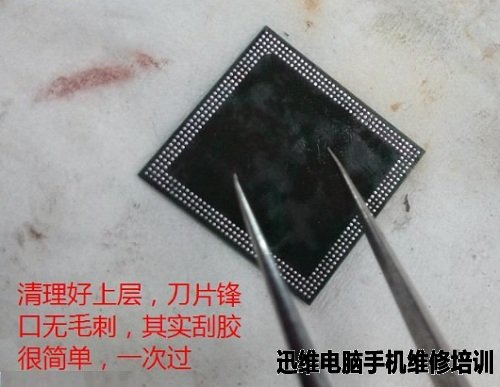

  5、做好上层的珠子。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图8
iPhone6 摔虚焊CPU 灰屏重启故障维修 图8

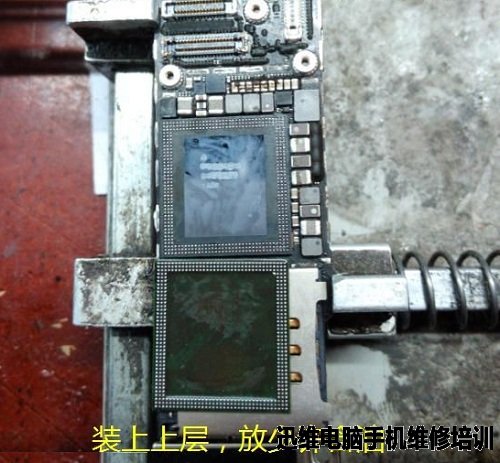

  6、安装上层,注意放少许焊油。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图9
iPhone6 摔虚焊CPU 灰屏重启故障维修 图9

iPhone6 摔虚焊CPU 灰屏重启故障维修 图10
iPhone6 摔虚焊CPU 灰屏重启故障维修 图10

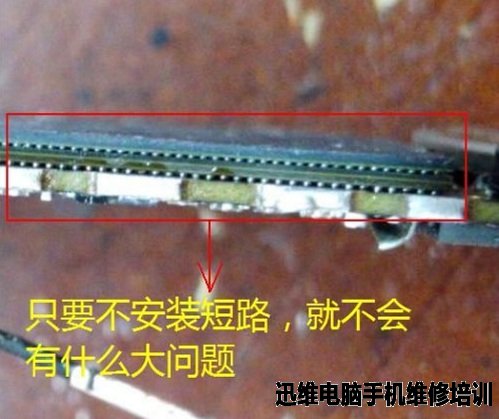

  7、侧面检查锡珠有无短路。

iPhone6 摔虚焊CPU 灰屏重启故障维修 图11
iPhone6 摔虚焊CPU 灰屏重启故障维修 图11

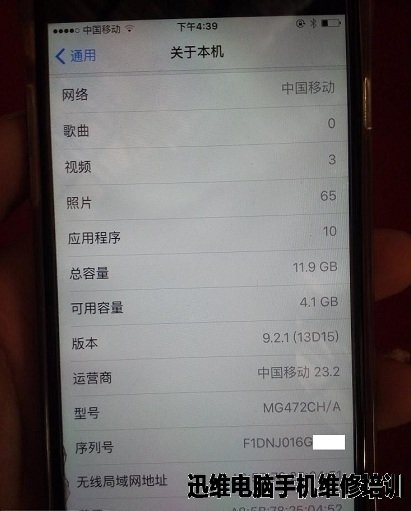

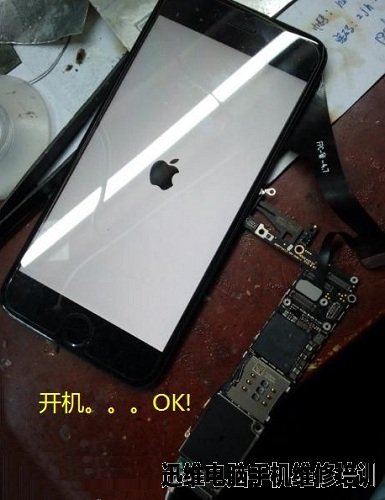

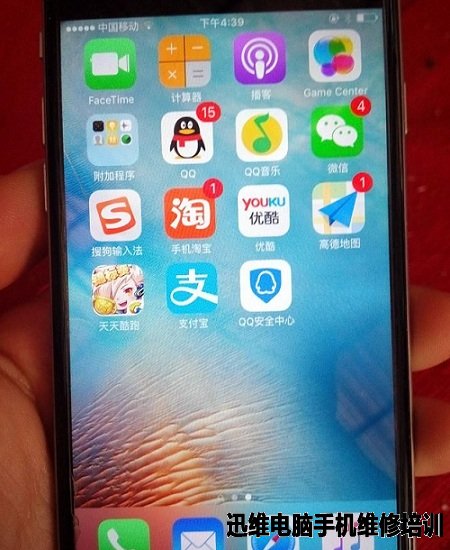

  8、上电,顺利开机,测试功能也一切正常。维修到此结束!

iPhone6 摔虚焊CPU 灰屏重启故障维修 图12
iPhone6 摔虚焊CPU 灰屏重启故障维修 图12

iPhone6 摔虚焊CPU 灰屏重启故障维修 图13
iPhone6 摔虚焊CPU 灰屏重启故障维修 图13

iPhone6 摔虚焊CPU 灰屏重启故障维修 图14
iPhone6 摔虚焊CPU 灰屏重启故障维修 图14
