苹果A1286改集显的操作方法

  型号:苹果A1286

  故障:开机屏幕整体发蓝

  苹果A1286显卡问题的解决方法:

  开机屏幕整体发蓝 ,客户说换过全新的显卡、显存、进不去系统,收到后看了一下,换了一个切换芯片不再蓝屏 ,但是显示有点偏蓝,之后排除问题后转到显卡显存上,取掉一个显存后发现显存下有掉点,并且焊盘有鼓包,看来是这问题了。

  找到问题,直接补线、飞线后发现拷机两个小时,动动机器显示不正常了,估计用不住。跟客户沟通后决定改集显。

  改集显以下几个步骤:

  1、切断显卡的供电或者时钟等让显卡不在工作。

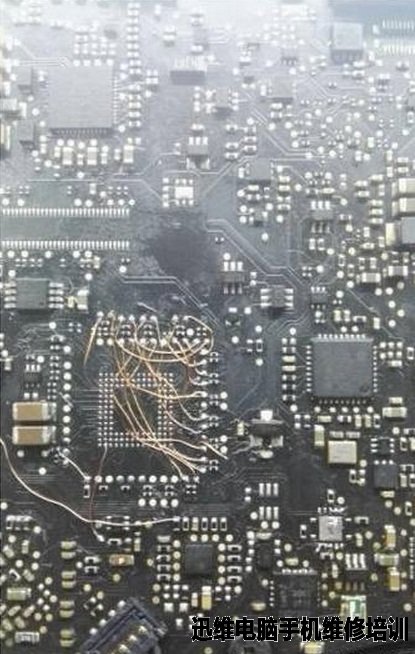

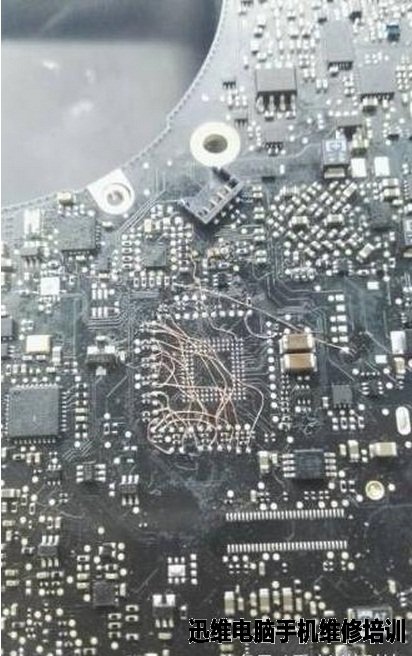

  2、南桥发来的2对3组【LVDS_IG A_DATA_P<0>LVDS_IG_A_DATA_N<0>】等高低屏RGB三基色飞到U9600的LVDS_A_DATA_P<0>  LVDS_A_DATA_N<0>等都在U9600旁边的焊盘上不用飞很远,还有一点【LVDS_IG_A_CLK_N LVDS_IG_A_CLK_P】飞过去。LVDS_A_CLK_N LVDS_A_CLK_P LVDS_B_CLK_PLVDS_B_CLK_N这线并连一下可能会更好,不并联也可以用。

  3、现在需要改一下屏幕面板供电LVDS_IG_PANEL_PWR飞到R2015电阻的1脚和背光供电和亮度调节LVDS_IG_BKL_ON飞到q9705的5脚LCD_BKLT_PWM直接接3V高电平就可以,这点很重要背光开启和调节必须都要接上,要不会暗屏。

  4、屏的时钟识别信号LVDS_IG_DDC_DATALVDS_DDC_DATA并到一起也就是U9270的9、10、11脚短接,2、3、4脚短接。图供上,有图纸点位按照信号飞线吧。





  苹果1286图纸和点位:http://pan.baidu.com/s/1hrJGLW4
