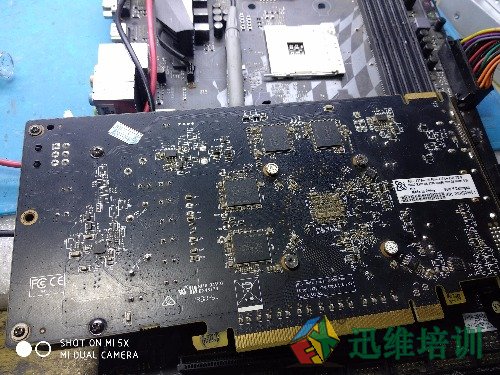

今天接到一批网吧XFX HD7770坏显卡，故障都是开机不显示 ，风扇也不转，全卡无供电，先上图。

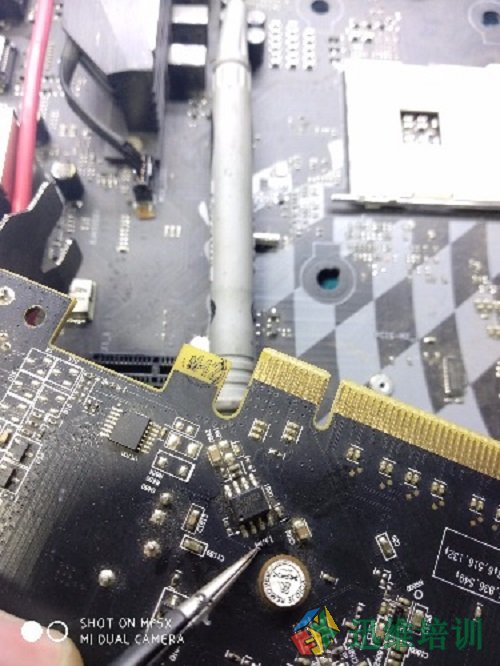

　　目测无掉件情况，测量各个供电电感都为0 ，根据供电时序检查3.3V转1.8V，GPU初始化供电也为0V的转换芯片是APL5932A，找了张同样的好卡对照维修。发现这卡有5V跟3.3V两种输入，分别接4脚跟2、3脚，然后测量坏卡的转换芯片只有3、4脚有电压，2脚没有3.3。仔细观察发现2脚接了一个电阻到3脚，估计是上拉的，用镊子短接此电阻开机测量供电都出来了！

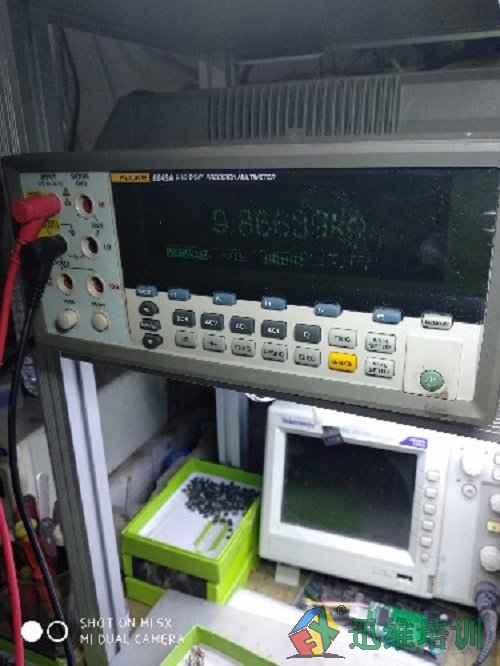

　　就它了，取下测量阻值为2.2MΩ，然后把好卡的拆下量为10KΩ，果断更换此10K电阻后故障排除。(补充一下：A卡的另一个全板无电压通病就是通过测量复位脚相连的5脚门电路最后两个脚有没有3.3V电压判断的，如果只有一脚有3.3V，这时加焊GPU就可能完成修复！)




　　接下来测试C866两端已输出1.8V。




　　后来照此方法修好了几片7850  7870  R9 270X R7 260X R7 240等A卡。




　　接下来奉上烤鸡图跟GPU-Z。
