翔升GT240显卡不显示故障维修

  一块翔升GT240显卡不显示,黑屏,风扇也不转。万用表测量显存供电为0V,核心供电也为0V。显卡供电一般都是核心供电正常了才去开启显存供电,所以这种情况把核心供电修好了,显存供电也就正常了。

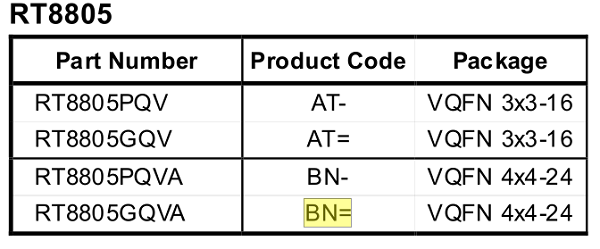

  核心供电的控制芯片是BN=BJ、E2C,这个是芯片的丝印代号,不是真正的芯片型号。通过RICHTEK对照表查得该芯片的型号是RT8805GQVA。上网找RT8805的PDF,找了好久才找到后缀为GQVA的RT8805的PDF(后缀不一样,芯片封装脚位都不一样)。

翔升GT240显卡不显示故障维修

翔升GT240显卡不显示故障维修

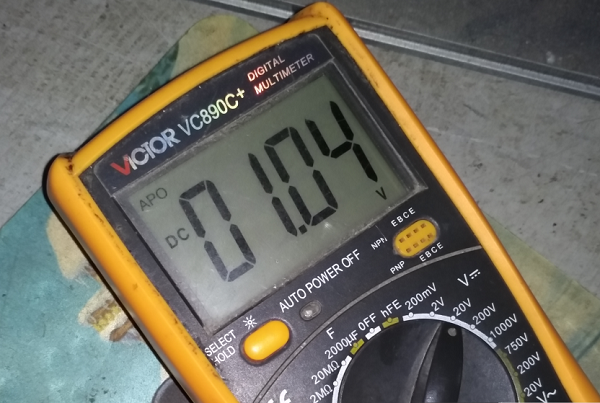

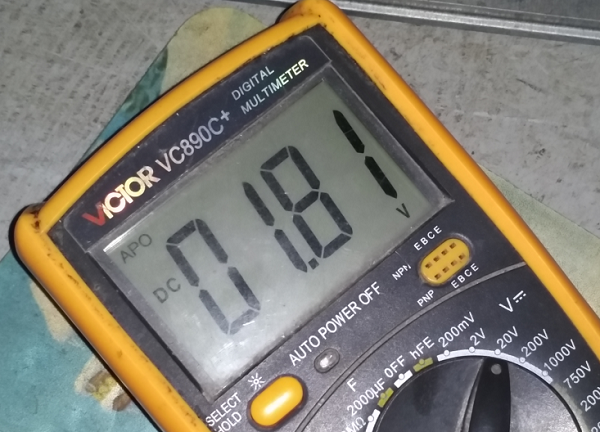

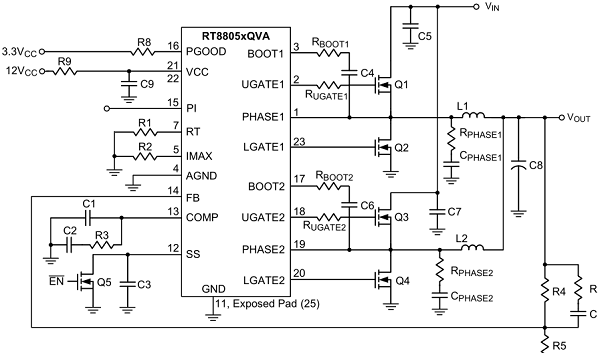

  打开PDF,得知芯片的EN脚为12脚,上电测量芯片的EN为0V不正常。该引脚由一个N沟道的MOS控制,直接把该场管拆掉,上电测量核心供电为1.04V,显存供电也出来了1.81V,显卡也已经有显示了。


翔升GT240显卡不显示故障维修

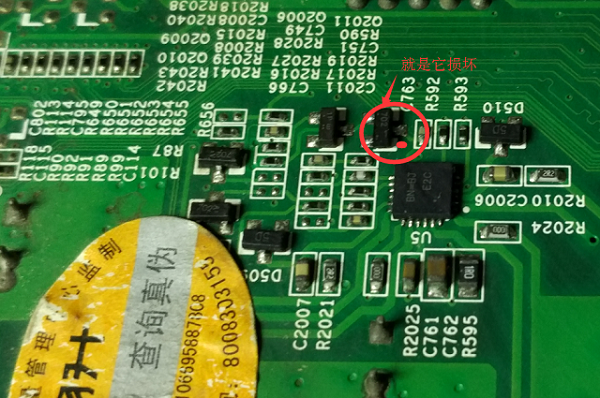

  万用表测量拆下来的场管,发现DS极击穿,找了一个换上去,该显卡修复。

翔升GT240显卡不显示故障维修
