华硕EN6770开机显卡不显示故障维修

  今天来一个华硕ATI开机显卡不显示的维修实例,拿到显卡先打阻值,A卡和N卡几组电压稍微有些不一样。5V_VDD=3.8KΩ;GPU_VDDC=1.6Ω;MVDD=305Ω;LOD1_1.8V=1.3KΩ;LOD2_1.01V=187Ω,刚刚这几组打阻值都基本正常。

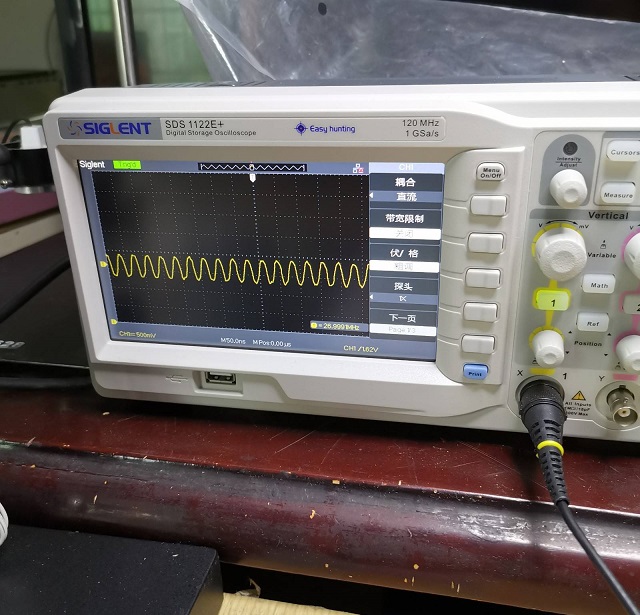

  然后测试几组电压:5V_VDD=5.1V;GPU_VDDC=1.05V;MVDD=1.6V;LOD1_1.8V=1.8V;LOD2_1.01V=1.0V,5组电压都正常,然后检测时钟,26M也正常。


华硕EN6770开机显卡不显示故障维修

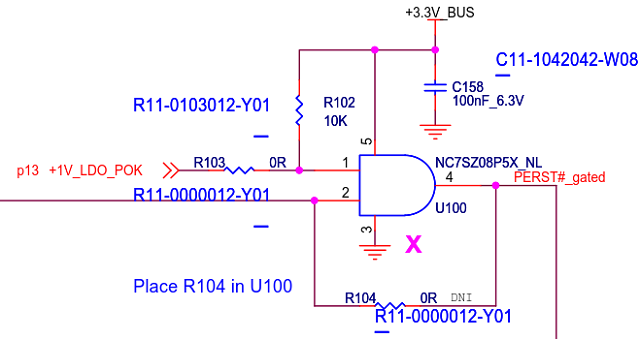

  然后测试复位信号,直接测试BIOS 1脚没有CS片选信号,然后从PCI-E金手指的A11引脚跑线,结果一个5脚门电路:


华硕EN6770开机显卡不显示故障维修

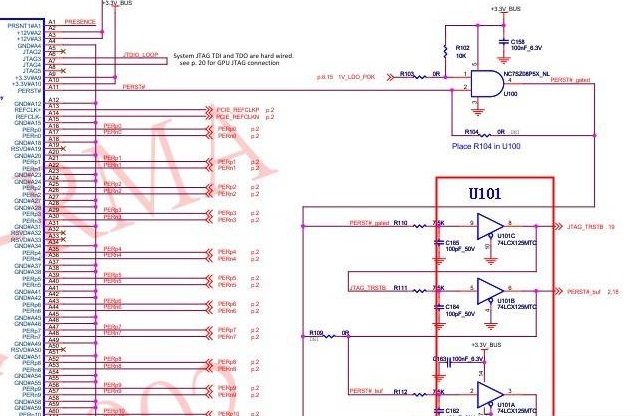

  2脚是PCI-E A11引脚输入端波形正常,4脚输出端信号也正常,然后4脚输出的信号没有直接送到GPU的,而是再过个一个门电路U101后输出到GPU的,这种电路一般A卡采用的N卡都是直接进GPU的,该芯片型号是74H LVC125A。

华硕EN6770开机显卡不显示故障维修

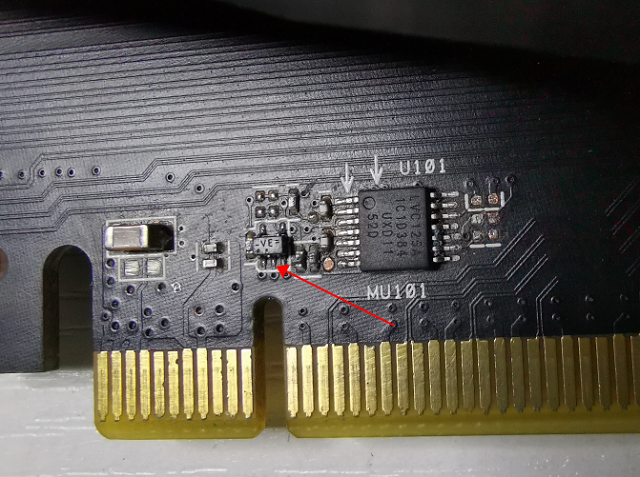

  5脚芯片的输出脚通过一个电阻输送到U101的9脚。

华硕EN6770开机显卡不显示故障维修

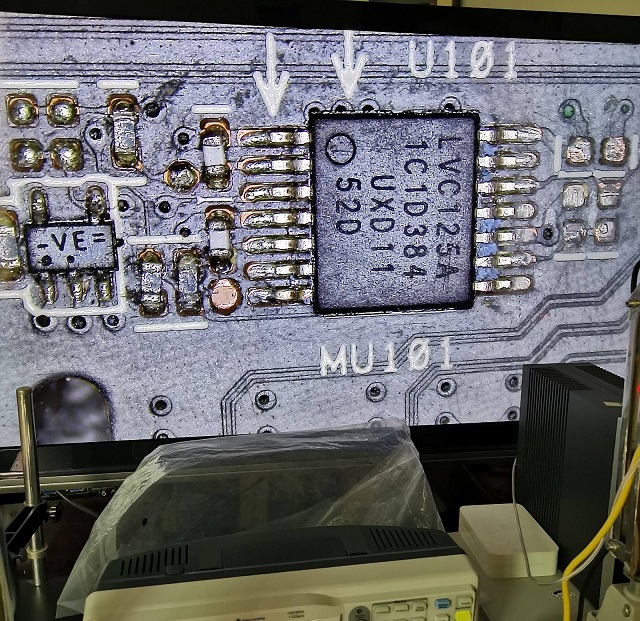

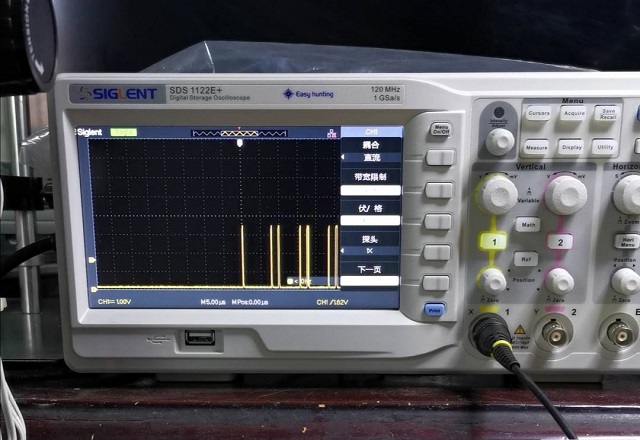

  然后从8脚输出,用示波器测试8脚无信号,然后又测试输入脚9脚也没有,然后发现这个9脚的电阻都没有了,上端都有复位信号,说明是电阻掉了,补上电阻后测试9脚有复位波形。然后再测试BIOS的2脚都有数据信号输出,说明复位信号都正常了。

华硕EN6770开机显卡不显示故障维修

  但还是不显示,说明GPU坏了么?不至于啊!信号都正常的,GPU虚焊了么?先把所有金手指都打阻看一看,果然在PCI金手指B15阻值无穷大,看上去也没有断线的,难道是虚焊了?先用放大镜看一下。

华硕EN6770开机显卡不显示故障维修

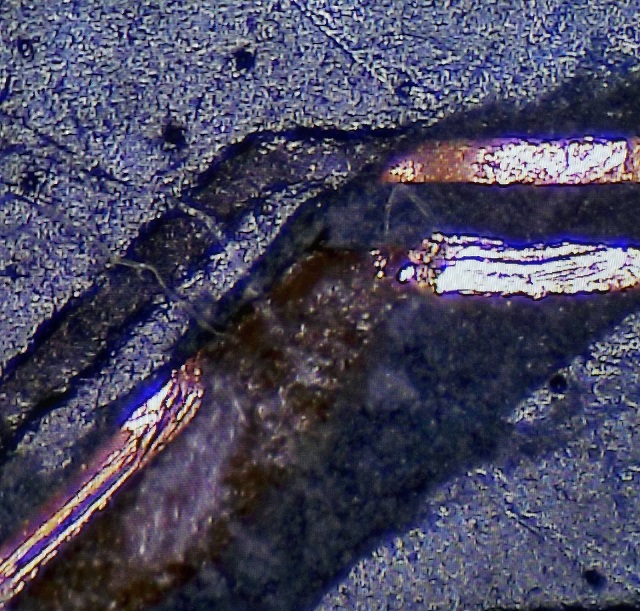

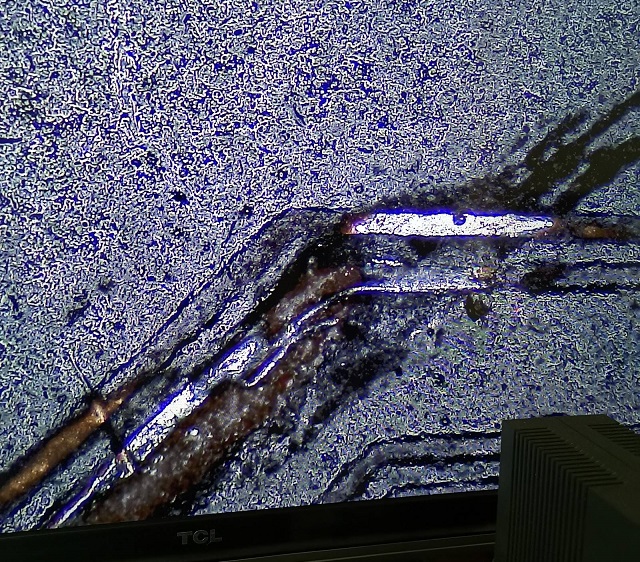

  果然有断线,普通放大镜都看不到,用电子发大镜才看到,然后用线连接上再试试。

华硕EN6770开机显卡不显示故障维修

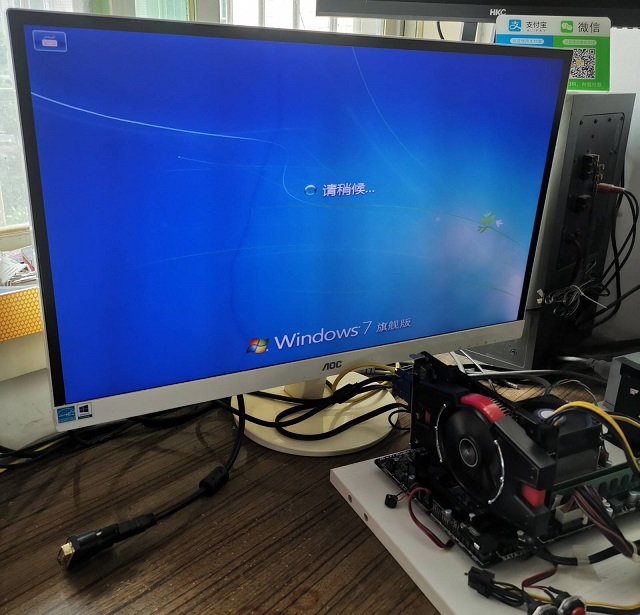

  上机通电测试,故障终于OK了。
