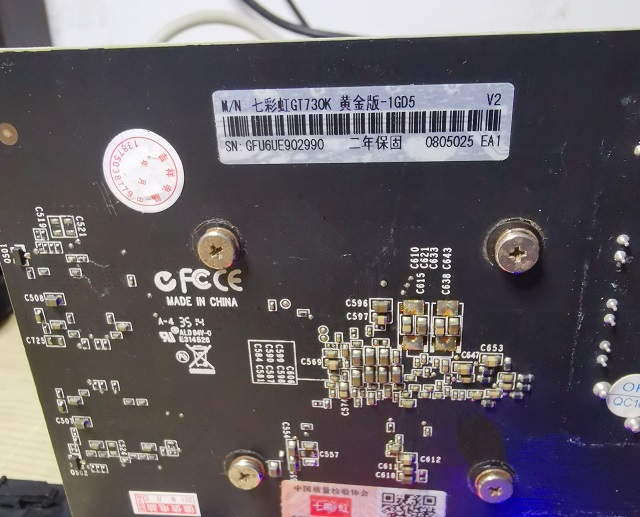

七彩虹GT730K-1G-D5黄金版显卡不认卡维修

  今天要修的这款是插到主板上显卡不认卡,检测不到,拿到显卡还是先打阻值。VDDC-5V=0.82KΩ正常;;GPU-VDDC=12.5Ω正常;FBV-VDDC=70Ω正常;PEX-VDDC=0.61KΩ正常;这4组供电阻值均正常。

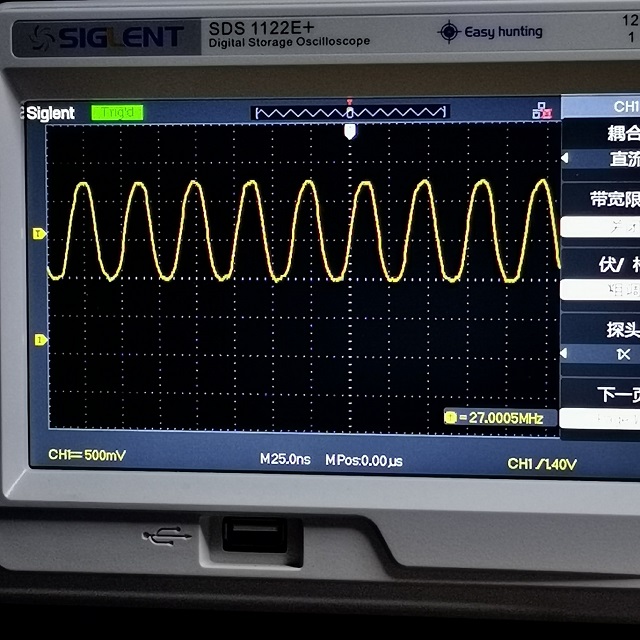

  然后测试几组电压:VDDC-5V=5.16V 正常;GPU-VDDC=0.99V正常;FBV-VDDC=1.54V正常;PEX-VDDC=1.0V正常,四组电压均正常,然后测试27M时钟也正常。


七彩虹GT730K-1G-D5黄金版显卡不认卡维修

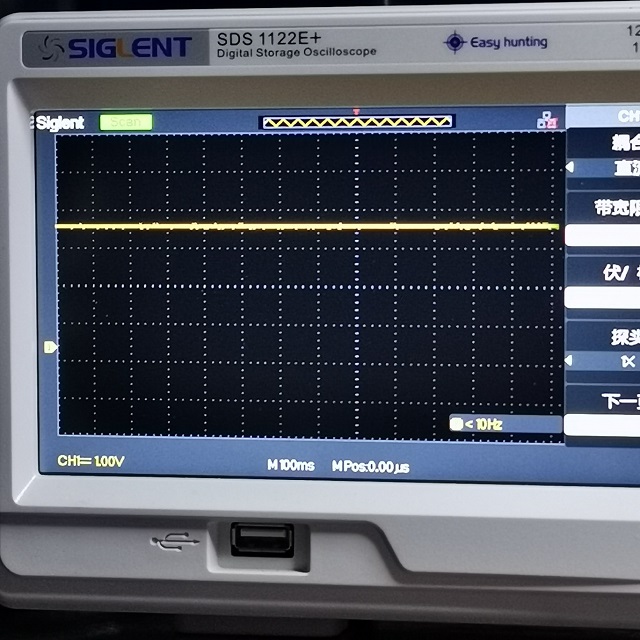

  再测试复位,直接测试显卡BIOS芯片1脚CS引脚,看看按复位键的时候显卡是否正常复位,可是测试的时候发现不管你怎么按就是不出复位信号。

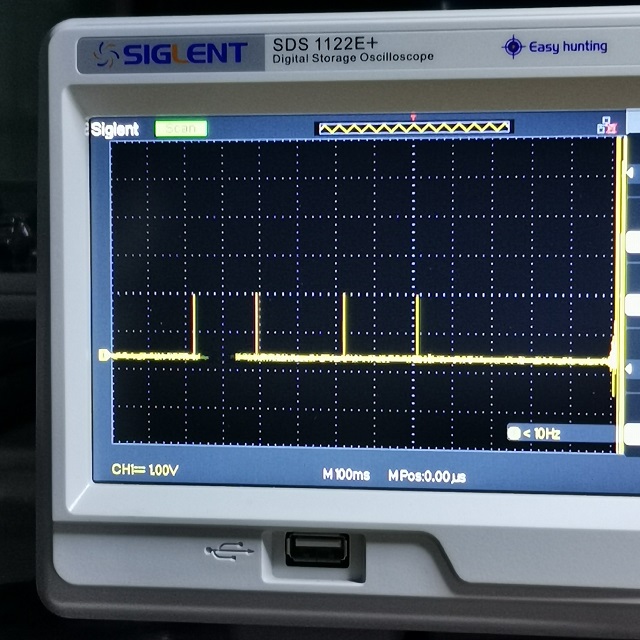

  当测试BIOS芯片的6脚的时候有复位信号。

七彩虹GT730K-1G-D5黄金版显卡不认卡维修

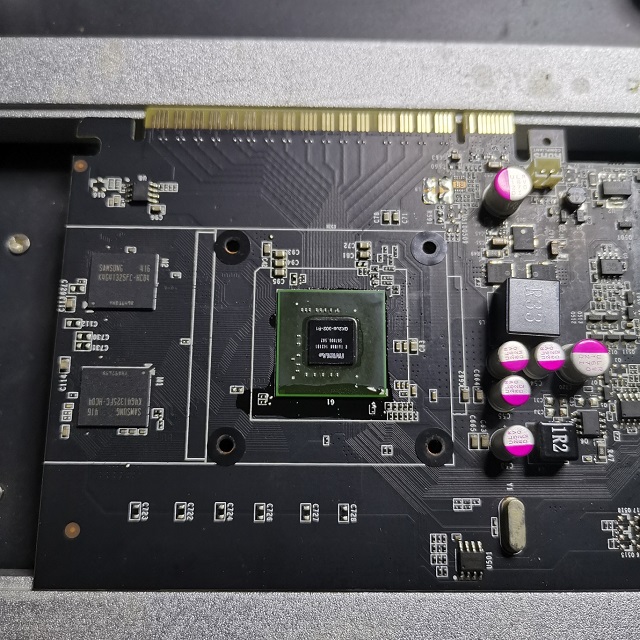

  那说明复位信号已经送到GPU芯片了,复位信号也有了,就是不出片选BIOS-CS信号,难道芯片挂了?不管了,现在只能死马当活马医,把GPU重新加焊一下吧!

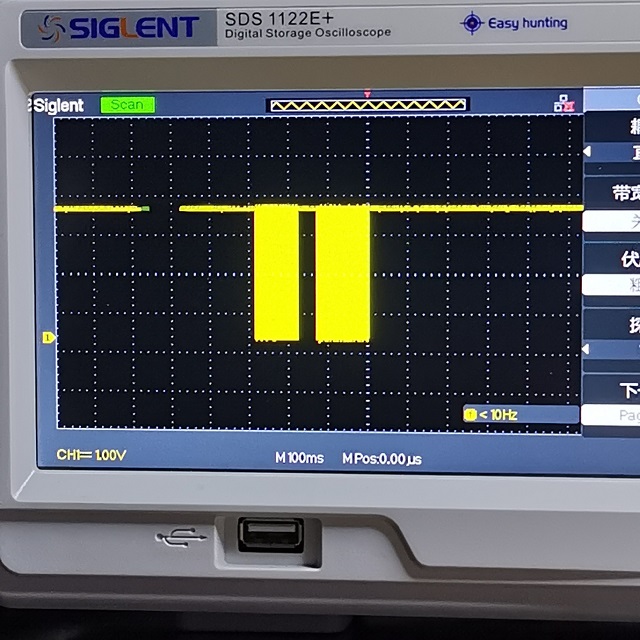

  加焊后再测试片选信号是否正常了,上电测试发现片选引脚出了。

七彩虹GT730K-1G-D5黄金版显卡不认卡维修

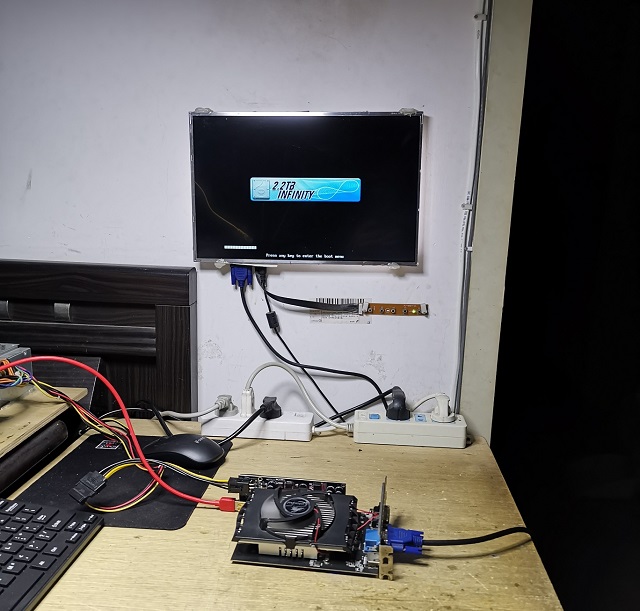

  接上显示器终于有图像了,问题到此解决。
