双敏GTS240不显维修案例
型号：双敏GTS240小牛版
故障现象：不显示
维修过程：
上次去网吧拿回来的6片双敏GTS240小牛版显卡还有一片没修好，本来不想修了，但今天有时间就拿来研究一下。

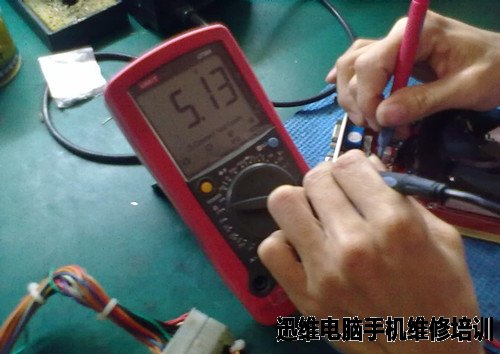

测线性电压为5.13V正常。
双敏GTS240不显维修（图1）

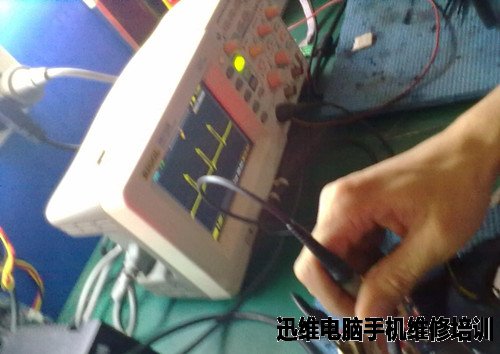

测两组PWM供电分别为1.12v和1.81V，也有正很规则的方波。
双敏GTS240不显维修（图2）
双敏GTS240不显维修（图3）

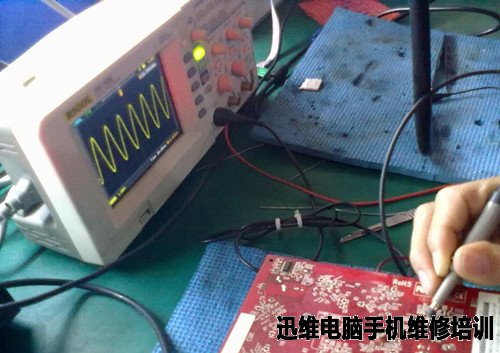

测晶振有很完美的正弘波。
双敏GTS240不显维修（图4）
既然供电时钟都有了，复位是来自PCI-E X16插槽的，剩下的主要有BIOS和GPU了，插上显卡开机看诊断卡的跑码跟正常显卡一样。于是从同样的显卡上对调了一下BIOS芯片还是不显，再仔细目测没发现有掉件的情况。

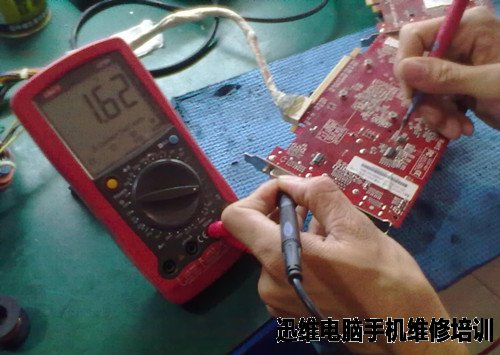

心想是不是BIOS的工作条件没满足？于是测SPI BIOS芯片的第八脚，发现电压只有1.62V。
双敏GTS240不显维修（图5）

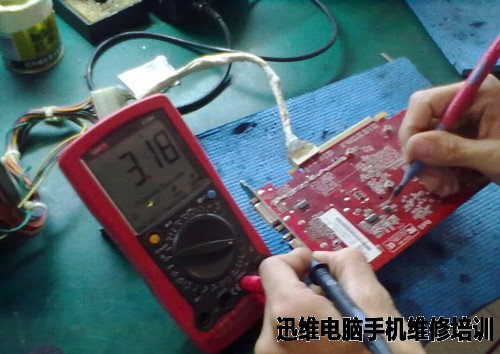

明显偏低，正常的应该在3.3V左右，实测同样显卡的BIOS供电为3.18V。
双敏GTS240不显维修（图6）
在同样显卡的BIOS供电脚跑线到一个0欧的电阻上。
双敏GTS240不显维修（图7）

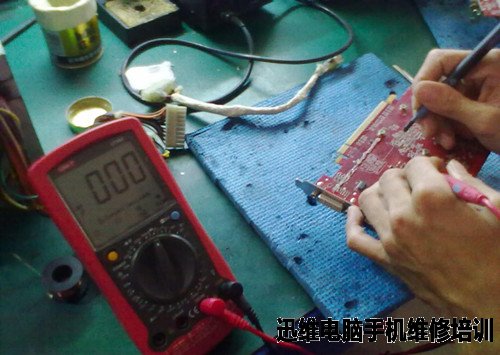

测量故障显卡的BIOS供电脚到0欧电阻的阻值为1763。
双敏GTS240不显维修（图8）

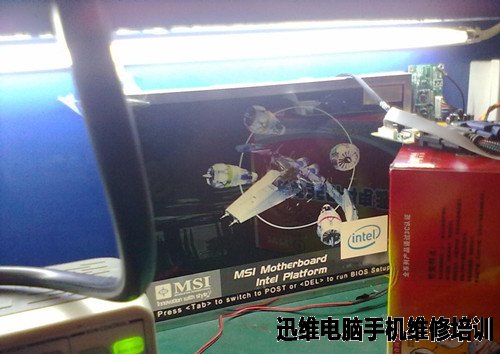

明显开路了，于是在BIOS供电脚飞线到0欧电阻，再测试正常显示了。
双敏GTS240不显维修（图9）
因为这种显卡之前修过，很多是DVI口到GPU之间断线导致VGA正常DVI不显的，所以这次就想到BIOS的引脚线路可能有问题导致不显。
