惠普4411s开机花屏,显卡植锡维修案例

更新时间:2016-12-22 10:29:07


  机器型号:惠普4411s

  故障现象:开机花屏

  维修过程:

  接客户送修的一台惠普4411s,故障为开机花屏,明显是显卡脱焊了。

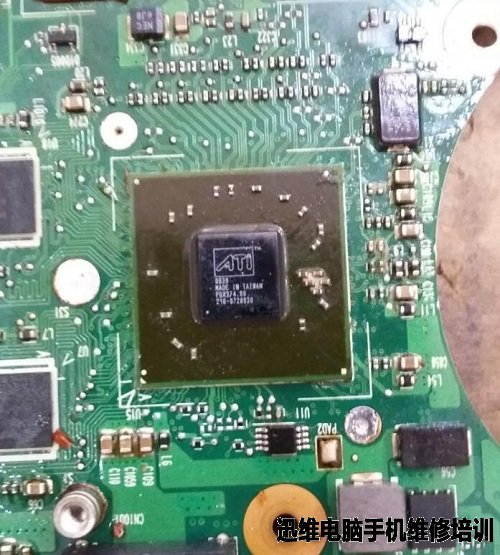

  拆机维修,HP 4411s的显卡是ATi的HD 4300,芯片型号为2160728020,故障率偏高,一般是风扇被堵引起温度高产生脱焊,最好的方法就是取下重新植锡再做一次BGA,于是先去掉红胶,这个要细心,不要把线路板伤了。

惠普4411s开机花屏,显卡植锡维修 图1
惠普4411s开机花屏,显卡植锡维修 图1

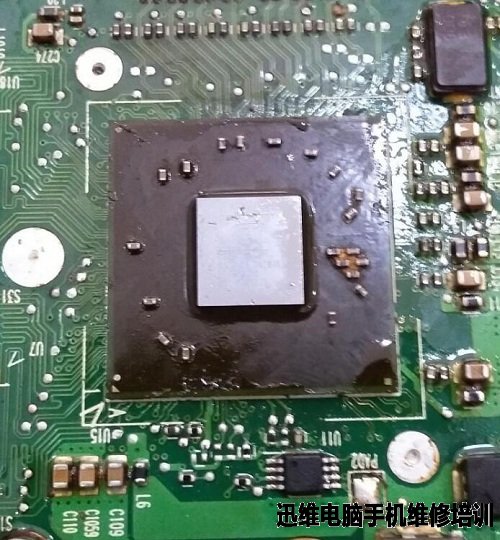

  然后用热风枪加热取下芯片。

惠普4411s开机花屏,显卡植锡维修 图2
惠普4411s开机花屏,显卡植锡维修 图2

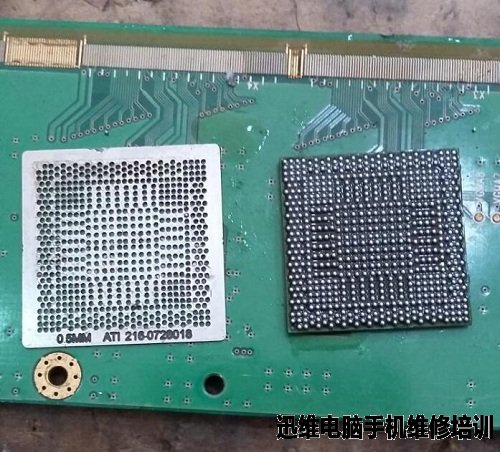

  再找到合适的钢网,开始植株,植株完成。

惠普4411s开机花屏,显卡植锡维修 图3
惠普4411s开机花屏,显卡植锡维修 图3

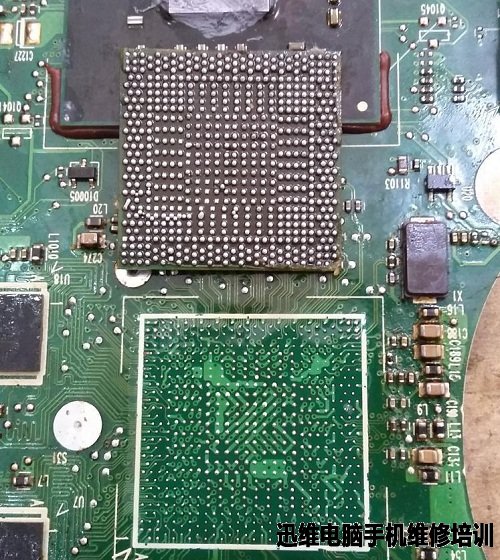

  开始焊回主板上,搞定完成。

惠普4411s开机花屏,显卡植锡维修 图4
惠普4411s开机花屏,显卡植锡维修 图4

  装上散热器通电成功点亮,维修完成。

  总结:个人认为,显卡脱焊一般都是BGA加焊,但是都不如重新植株可靠。
