图解明基 Benq FP71G+黑屏维修

更新时间:2016-04-13 10:58:46

  故障现象:明基FP71G+17"液晶显示器能正常开关机(指示灯没信号为黄色、有信号为绿色),有时Benq标志一闪就灭,有时没有任何显示。

  故障原因:绝大多数是高压板不工作,没点亮背光灯。这是明基液晶显示器的通病。

  故障排除:电容器C826(R75 MKP .22u160V)鼓泡并虚焊,引起三极管Q808和Q809(C5707)以及MOS管Q805(11P06)击穿,有时让保险管PF801(3A)烧断。找到相应元件更换即可。若找不到相应元件,可购买高压板进行改装。以下详细介绍维修过程。

明基 Benq FP71G+黑屏

第一步:拆机

  拆机是维修明基FP71G+17"液晶显示器中比较困难的一步,不小心就会把边框搞得很难看。

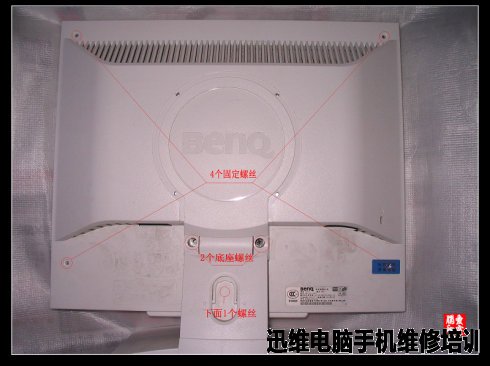

  1. 先拧下图1中的6个螺丝,然后抽出底座,再拆下面的小螺丝。

明基 Benq FP71G+黑屏
图1

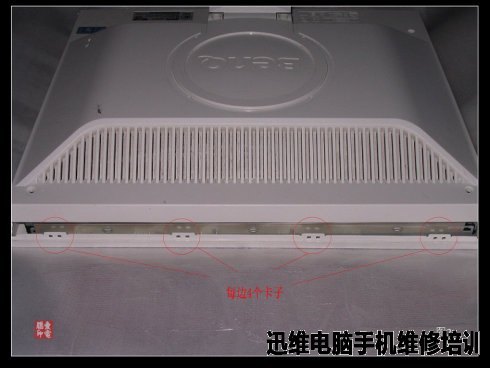

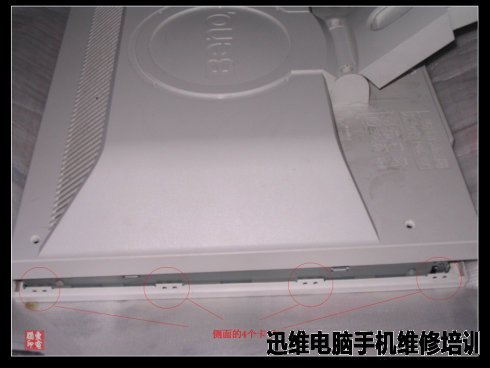

  2. 用较尖的平起子小心地撬背板上的卡子。每边4个,共16个,如图2、图3。较困难,要小心。

明基 Benq FP71G+黑屏
图2

明基 Benq FP71G+黑屏
图3

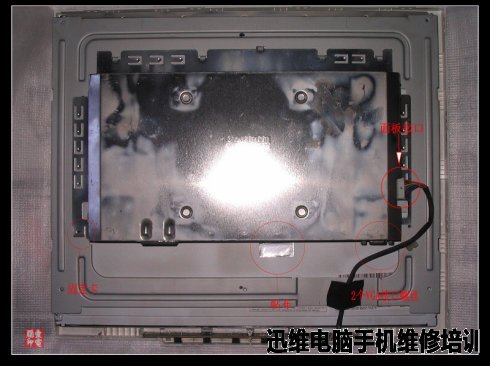

  3. 拆下背板能见到图4。抽出面板接口,用尖嘴钳卸下2个VGA接口螺丝,撕开帖布,拔起固定卡,向下拆掉屏蔽罩,拆机完成见图5。

明基 Benq FP71G+黑屏
图4

  4. 如图5,抽出4个灯管接口,拧下4个大板固定螺丝和接地螺丝,拧松2个小板固定螺丝。

明基 Benq FP71G+黑屏
图5

  5. 用尖嘴钳夹紧塑料固定卡子,小心地向上抽出电源接口退出塑料固定卡子,同时小心地向左抽出大小板接口。拆出的电路板(电源高压板)如图6。

明基 Benq FP71G+黑屏
图6

第二步:定位损坏元件并更换

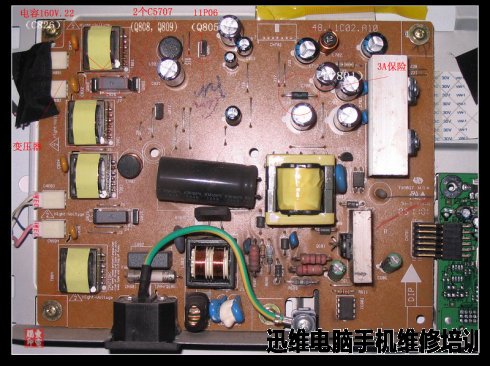

  1. 如图6,电容器C826(R75 MKP .22u160V)鼓泡并虚焊,引起三极管Q808和Q809(C5707)以及MOS管Q805(11P06或IRFU9024)击穿,有时让保险管PF801(3A)烧断。拆下以上元件,如图7。


明基 Benq FP71G+黑屏
图7

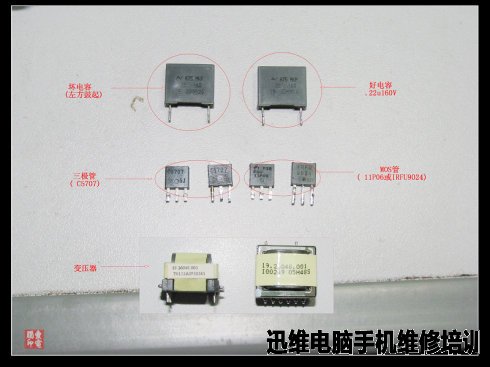

  2. 电容C826是罪魁祸首,如图7中左上方的那个灰色电容。多半鼓泡已损坏,有的明显,有的不明显。三极管和MOS管多半损坏,三个脚间的电阻都接近于0,可测量证实。保险管没有留下来,所以没有实物,测一下,不一定烧断。变压器则不好测量。

  3. 找到相应元件更换即可。电容不容易买到,三极管和MOS管在一中电子市场能买到,也不贵。变压器在电脑城可能买到。

  4. 维修时仅更换三极管和MOS管,不换电容,测试时显示器能正常显示,但三极管和MOS管发热很快,若不及时关机,5分钟左右又烧毁。找到合适电容换上,有时也只能点亮30到60分钟后烧毁。这时只能怀疑变压器损坏,要将T801和T802两个变压器都更换。测试时间超过2小时以上,应该算维修成功。

  5. 测试时要将大板(电源高压板)装上机器,并连接好大小板接口,灯管接口和面板接口。同时接好电源和电脑就能开机测试。安装大板时一定要注意塑料固定卡子。

  6. 测试成功就能还原庆功了。还原按拆机时的反过程操作就行,比拆卸时简单,主要注意把面板接口线接好。

附:改装方法

  维修后测试不成功,且怀疑变压器坏,或者找不到相应元件,可购买高压板进行改装。


  1. 购买一个4灯的高压板,外观见图10。找到接口,通常是6针接口,如图8。有四种信号:12V和GND两根电源线,ADJ和SW两根信号线。有的商家不提供连接线,需要自制,或直接焊接。

明基 Benq FP71G+黑屏
图8

  2. 拆掉大板上的保险管PF801,然后拆掉图6中左边变压器、电容等较大元件,越干净越好,便于摆放高压板。

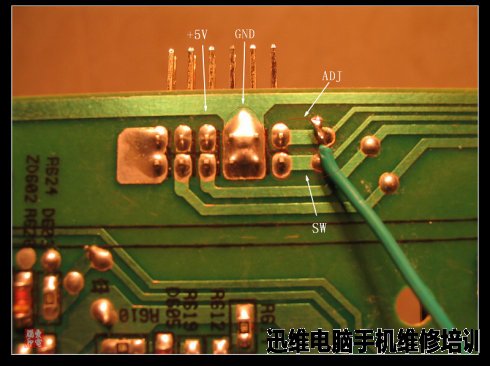

  3. 大板(电源高压板)上取信号点有两种方法。第一种方法:按图10上可取到GND、SW和12V三个信号,ADJ需要改装,或到直接到背面焊接,如图9。第二种方法:在图10的大板(电源高压板)上大小板接口处找到相应的信号点如图9。这里可以取到GND、ADJ和SW三个信号,12V从大板上的保险管PF801处取。

明基 Benq FP71G+黑屏
图9

明基 Benq FP71G+黑屏
图10


  4. 焊接完毕就可上机测试。插好四个灯管插头,高压板的6针接头,如图10。再插好面板接口,及电源和VGA线,开机测试。

  5. 注意:四根信号线中12V和GND两根电源线不能接错,否则会出现意想不到的现象。ADJ和SW两根信号线接错会出现开不了机或关不掉机的情况,将两根线交换就行了,不会出危险。

  本文作者:zgyhds
