46寸TCL液晶电视逻辑板故障维修案例

更新时间:2016-07-01 15:06:31


  机器:46寸 TCL液晶电视

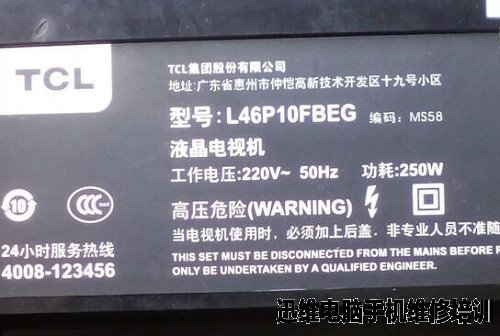

  型号:L46P10FBEG

  故障:电视图像暗、亮度不够。

TCL液晶电视逻辑板维修 图1
TCL液晶电视逻辑板维修 图1

TCL液晶电视逻辑板维修 图2
TCL液晶电视逻辑板维修 图2

  TCL液晶电视逻辑板故障维修方法/步骤:

  客户一台TCL的液晶电视,型号为:L46P10FBEG,电视图像暗、亮度不够,但偶尔又正常,时好时坏的,售后说可能屏幕问题,但是维修费用太贵,客户送来我处维修。

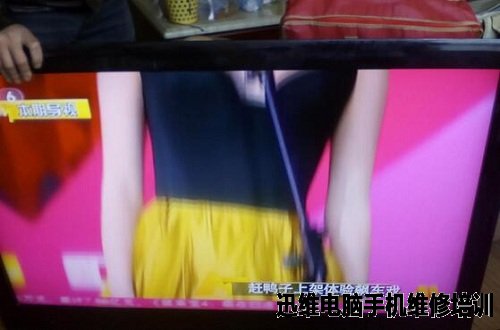

  拿到机器,首先直观目测,出问题时图像暗,并运动拖尾,刷新缓慢,就像画面定格似的,图像无论正常与否背光一直正常,没有保护,用表测电源输出的5V 12V 24V一直正常,输出滤波电容外观无鼓包、无变色,测量主板的5V 3.3V 1.8V和到逻辑板的12V都正常,无异常。

  接下来测逻辑板的几个点电压值,DC-AC转换点的VGL=-7、VGH=26、VDD=16V、驱动IC供电3.3V,测量后都没问题,但明显的是栅极开启电压问题,怎么回事呢?

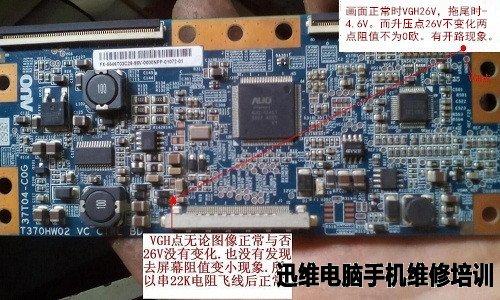

  拆开屏看边板电路,板子很新,没有腐蚀现象,先用万用表测电压。画面正常时,VGH 26V;画面拖尾时,测得一组VGH电压从26V变为-4.6V,看来问题就在这儿,倒查逻辑板到屏幕排线插口也没有26V=-4.6V, 但DC-AC转换处有26V,测了一下对地阻值,也没有漏电变小的地方,看来线路之间有开路接触不良的现象。

TCL液晶电视逻辑板维修 图3
TCL液晶电视逻辑板维修 图3

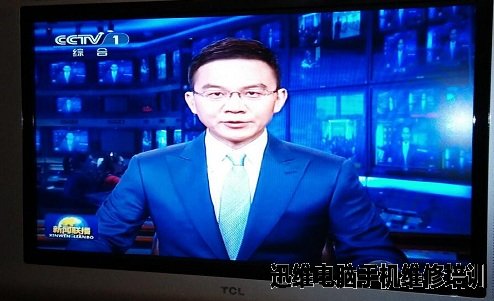

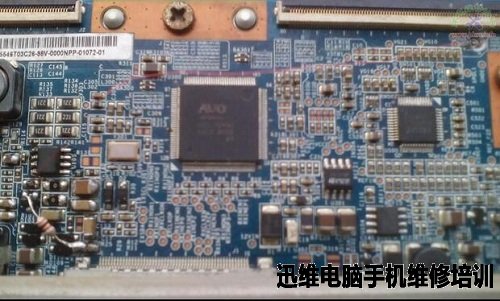

  既然找到了故障点,直接串10K电阻飞线,试机OK!图像显示正常,故障解除。

TCL液晶电视逻辑板维修 图4
TCL液晶电视逻辑板维修 图4

TCL液晶电视逻辑板维修 图5
TCL液晶电视逻辑板维修 图5
