海尔LB42R3液晶电视开机白屏故障维修

  机器型号:海尔LB42R3

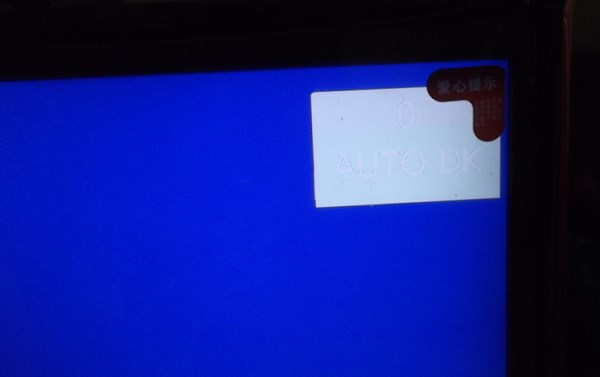

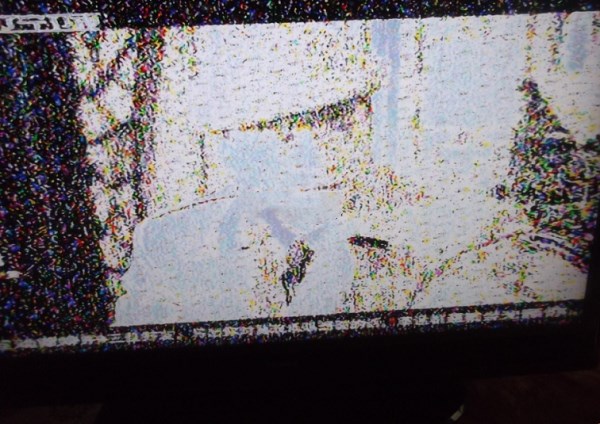

  故障现象:液晶电视开机白屏,4-5秒钟再蓝屏,频道号基本看不清楚,图像菜单显示正常,图像负像彩色镶边。

海尔LB42R3液晶电视开机白屏故障维修

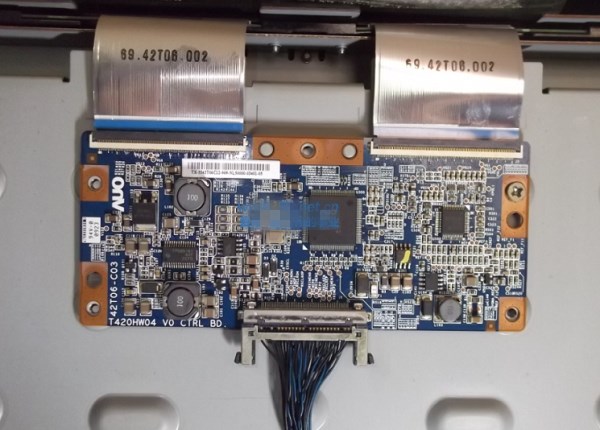

  此机逻辑板为T420HW04 V0。

海尔LB42R3液晶电视开机白屏故障维修

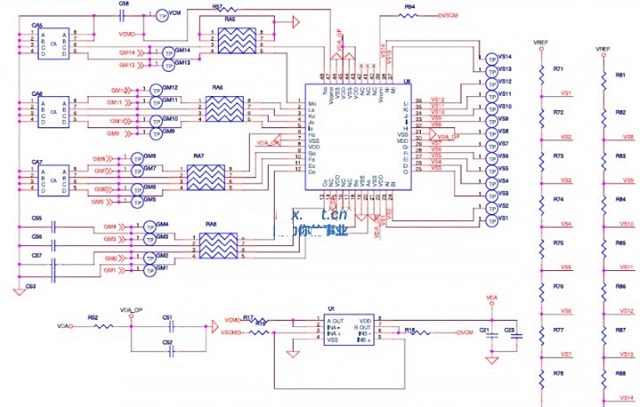

  此机会不会也是伽马校正芯片AS15-HF损坏?参照奇美V315B3-L01-C逻辑板原理图进行维修。

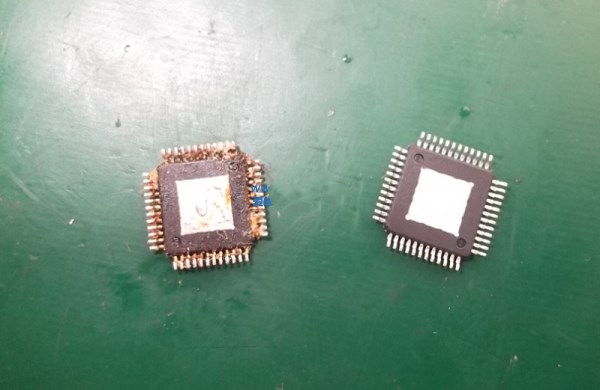

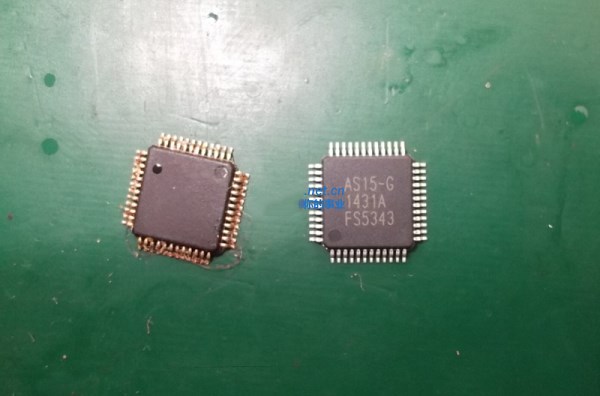

  测量VREF端电压16V正常,测量VS1-VS14各分压点电压发现VS1 4V、VS2 5.12V、VS5 15V、VS6 15.87V该递减的,现在乱七八糟的,根本就不成S校正曲线。更换AS15-HF,用件是AS15-G,恢复正常。


海尔LB42R3液晶电视开机白屏故障维修

  维修总结:

  学习得知伽马校正电路的作用就是通过对逻辑板DA变换电路送出的线性图像数据信号进行S形非线性变换,像素电压和伽马校正叠加后的电压才适合非线性的液晶的光电特性才能真实显示。
