长虹UD42B6000iD开机屏亮一秒随即黑屏故障维修

更新时间:2016-12-22 16:02:18

  机器:长虹42寸LED液晶

  型号:UD42B6000iD

  故障:开机屏幕一亮就灭了,声音正常。

  维修方法/过程:

  接修一台长虹42的LED液晶,还是个3D电视,型号是UD42B6000iD。开机正如用户所说的,屏亮一秒,随即黑屏,然后响起开机音乐声。

  看来不是背光板坏就是灯条坏了,这种毛病别的地方坏的很少。随即报价,修好接近橙黑棕,要是屏坏了另议,用户同意,放下电视走人,机型和整机框图如下:


  首先检测电源板各个供电正常,直接断电测背光板主要电压和电阻,发现一位号为Q50的贴片场管击穿,检查外围,发现场管接地过流,检测两个6R2和一个470电阻全部损坏,向后检查发现型号为GB3000的主芯片过流保护脚对地阻值3欧,短路了,拆了所有外围还是短路,看来芯片也挂了,换板。

  几天后板子发回,装上还是老样子,头大了,难道背光板是坏的?但是有点不相信,还是先确定是不是新换的背光板的问题再说吧,测上灯条电压发现电压升到40伏左右马上下跌,为了区分是灯条故障还是背光板故障,直接测灯条排插回路,灯条回路共八路,分别对应八个场管,通过主芯片GB3000来控制场管的导通量,实现过压过流欠压时关闭回路,起到保护作用,又可以通过电流检测来精确控制灯珠的亮度,使亮度均匀。

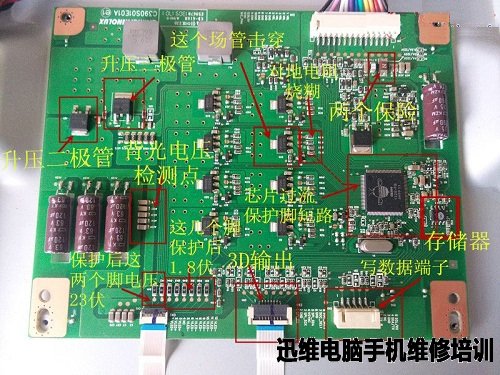

  开机瞬间分别测八个回路的测试点,发现电压有偏差,下面六个在屏幕亮时都是3.8伏左右,保护后为1.8伏左右,唯独最上面两个不正常,亮时达到30伏以上,背光不亮还有20伏左右的电压,现在基本已经确定,新换的板子没问题,灯珠估计短路了。背光板图片如下:

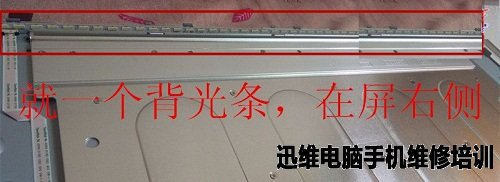

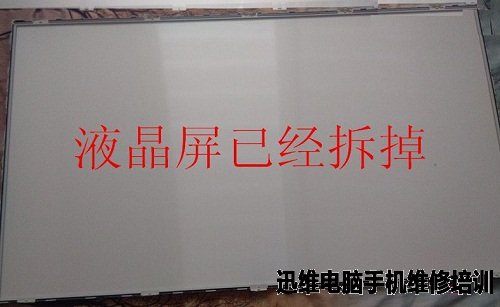

  联系用户改维修价格,将风险详细和用户说清,征得用户同意开始拆屏,下面不再多说,直接上图:

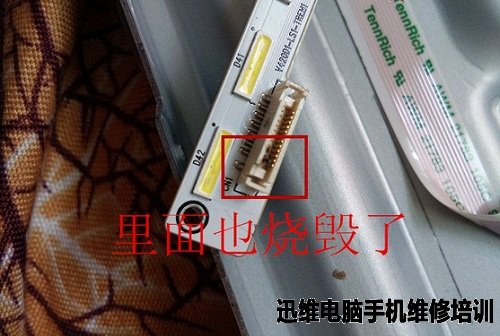

  故障点找到了,很明显,但是不好处理,看下图:



  两个方案:第一换座子,第二飞线。

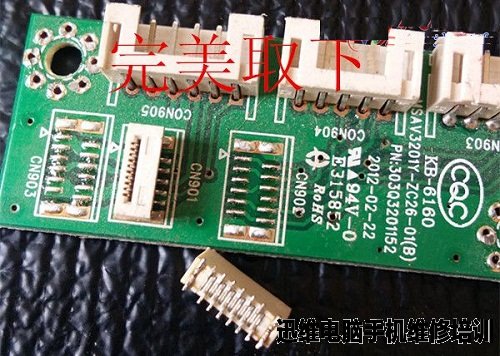

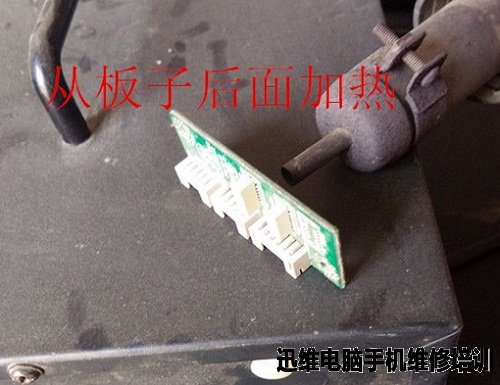

  哪个都不好处理,换灯条和排线就没有想,屏已经拆了,不想再放几天,风险会成倍增加,考虑再三,决定换座子,找一个合适的底脚为双列12脚的座子,用风枪加热背面取下,记住,最好不要加热正面,很容易把座子烤坏。图片如下:

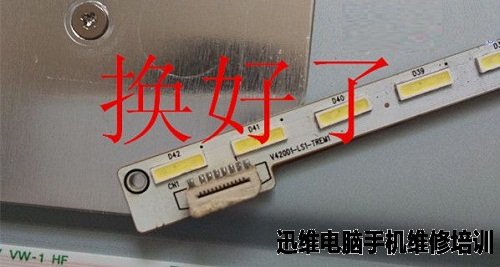

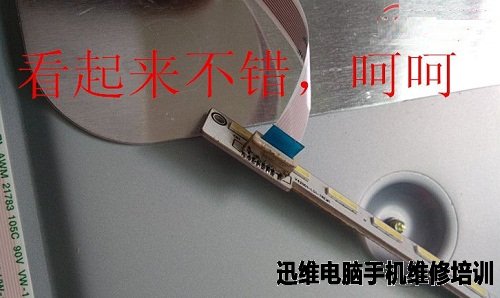

  这种座子不是太好焊,不过还是成功了。如下图:


  下一步就是处理软排线,将烧坏的排线整齐剪掉,还有两边太宽,要修掉一点,一定要修的两边平行,用壁纸刀将外面的绝缘漆刮开,一定注意不要太用力,图片如下图所示。


  原机插头处有一个蓝色的塑料垫子,是为了让排线和座子接触牢固的,也得取下装到修整好的排线背面,这个简单,塞进去就行,看下图:

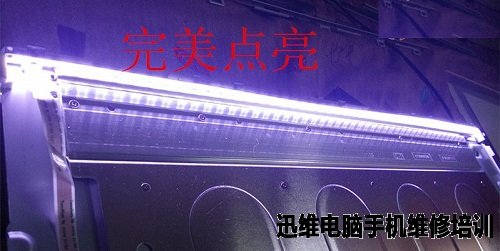

  插电开机,灯珠完美点亮。如图:


  装好试机,图声正常,故障完美修复!
