一块被烧冒烟的希捷ST500G硬盘无法识别维修


  本文为迅维实地学员 zhuzirog94 原创,迅维论坛ID:1173025


  一块被烧冒烟的希捷ST500G硬盘无法识别,当时刚从迅维实地培训学习笔记本维修出来,不敢轻易动手出拆,放到今天,淘宝上买的几把威汉梅花螺丝刀,拧下硬盘上的固定螺丝。

  T6,主要是拆笔记本电脑硬盘外壳。




  T4,主要是拆笔记本电脑反面螺丝。





  T8,主要是拆台式机硬盘螺丝

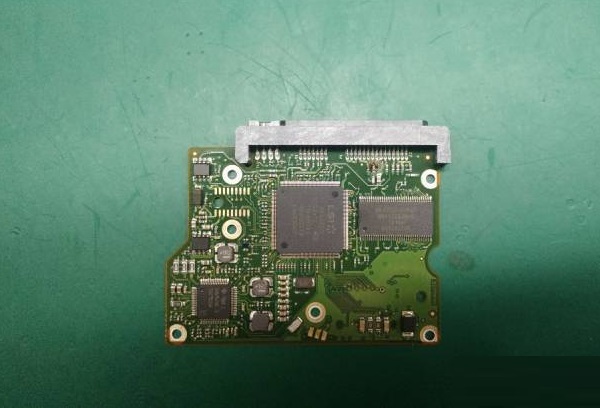

  拆开硬盘,将电路板拆出来了。


一块被烧冒烟的希捷ST500G硬盘无法识别维修



  发现接口处的几个电感被烧焦了。





  首先简单处理被烧坏的地方。





  测量发现主板有短路,直接上烧机大法。





  上电,发现这个二极管发烫很严重。





  拆掉此二极管后,发现还有电感阻值为0,继续烧机。





  可就是烧不出来。





  于是在X宝买了同版号的电路板, 将旧电路板的BIOS直接换到新到的电路板上,接台式机,可以读盘了,故障排除。
