希捷7200.12硬盘HPA引起的数据恢复案例

更新时间:2016-07-06 15:17:32


  型号:希捷7200.12硬盘

  故障描述:

  某客户送来7200.12的希捷盘,容量是1000GB,据客户描述,硬盘能认盘,也能进系统,但是,最后一个区提示未格式化,客户对电脑比较熟悉,上百度下载了几个数据恢复软件扫描,结果,数据恢复了很多,但是,大部分都是打不开或者乱码,而且,扫描的时候经常出现死机,或者重启故障。

  故障分析:

  根据客户的描述,可以判断有几种可能:

  第一硬盘有坏道;

  第二数据被病毒破坏,但为什么其它盘的数据正常;

  第三分区表出错了。

  既然进系统无法操作这个硬盘,于是就用最常用的MHDD。

  维修方法:

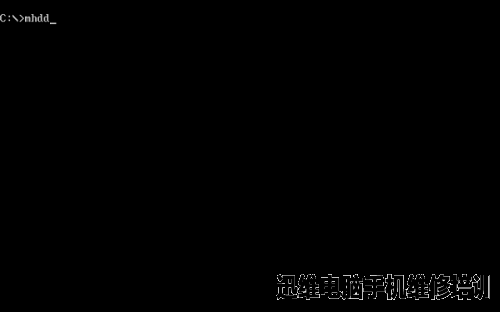

  先进到MHDD程序。如图:

希捷7200.12硬盘 图1
希捷7200.12硬盘 图1

  输入MHDD四个字母,回车,进到MHDD里面。如图:

希捷7200.12硬盘 图2
希捷7200.12硬盘 图2

  出现MHDD>提示符,就表示进到了MHDD里面,版本是4.6版的。

  先输入PORT命令,选择要检修的硬盘,要接的端口,用的是PC3000电脑,端口是3个的。

希捷7200.12硬盘 图3
希捷7200.12硬盘 图3

  选好端口以后,就可以接盘了。先接上数据线,再快速的接上电源线,可以看到BUSY亮了。

希捷7200.12硬盘 图4
希捷7200.12硬盘 图4

  如果BUSY不亮,或者亮很多灯,或者一个灯都不亮,表明板坏了,当然要排除选错端口,接错数据线电源线的低级故障。

  一般BUSY要亮一段时间,因为在找板信息、找固件信息等。有些认盘慢的硬盘,可能要等四五分钟。等了一段时间以后,会亮DRDY和DRSC灯,表示就绪了。

希捷7200.12硬盘 图5
希捷7200.12硬盘 图5

  出现了HPA灯,表示容量被截取过,估计是电脑发生过使用不当的情况,如果容量不对,我们可以把正确容量恢复一下。

希捷7200.12硬盘 图6
希捷7200.12硬盘 图6

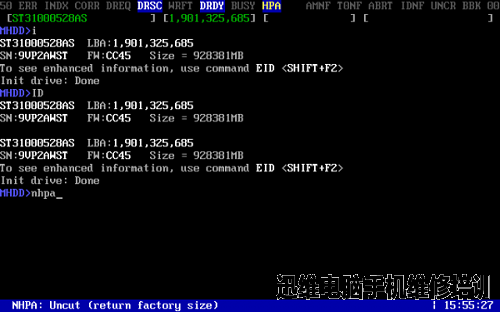

  用MHDD的NHPA命令来恢复原容量。

希捷7200.12硬盘 图7
希捷7200.12硬盘 图7

  顺利恢复原来的容量,再看看是否有坏道。

希捷7200.12硬盘 图8
希捷7200.12硬盘 图8

  选择从0开始扫描,看是否有坏道。

希捷7200.12硬盘 图9
希捷7200.12硬盘 图9

  再看看后面是否有坏道。

  通过SCAN扫描,没有发现坏道,只有少量色块,对于恢复数据没有影响。于是,进入XP系统,看看客户数据是否正常。

  下面是进入XP以后,提取数据的截图。

希捷7200.12硬盘 图10
希捷7200.12硬盘 图10

  找到硬盘型号:ST31000528AS,这时我们就可以启动R-STUDIO软件。

希捷7200.12硬盘 图11
希捷7200.12硬盘 图11

  找到故障盘,1000G的希捷盘,明显能看到分区表了。

  打开第一个分区看看是否正常。

希捷7200.12硬盘 图12
希捷7200.12硬盘 图12

  里面是系统文件,文件正常,没有报错,也没有提示有坏道。

  打开第二个区,看到有非常多的DCM图片,有近700GB的图片。

希捷7200.12硬盘 图13
希捷7200.12硬盘 图13

  数据正常,没有报错,把数据复制到客户提供的数据盘,数据完全恢复成功。


  文中图片不清晰,请查看原文链接:http://www.chinafix.com/thread-602084-1-1.html

  本文作者:迅维ID:罗工SAS
