效率源希捷(Seagate)硬盘指令分析之四 (4级下常见指令分析)

        4级模式下的指令主要是伺服操作指令,包括:寻道误差测试;显示位置误差信号;Zap 伺服脉冲;设置伺服偏移;设置/显示寻道增益;向传动臂发送脉冲。下面介绍一些简单的4级模式下用的指令:Cxxyy,z,a,b磁道测试,该指令需要CERT模块有效。检测当前磁道上是否有丢失的扇区标志,坏的gray代码,位置错误等。



x 数值伺服极限值(通常为0)

y 如果不为0,就设置为测试极限值

z 如果不为0,就设置为位置定位延迟

a 如果有效,第15-8位表示每磁道的循环次数


第7位表示进行Post Zap扫描


第6位表示进行读位置扫描


第0-5位表示Zap应用标志。

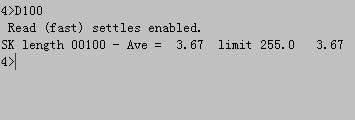

Dx,y,z,a,b,c寻道累计时间

x 如果不为0,将设置为测试寻道长度,如果为0,将进行随机寻址。

y 如果有参数,将做写测试,否则为读测试

z 如果有参数,将设置为进行的寻址次数,否则使用默认的次数。

a 如果有参数,将随机对每个头进行测试

b 如果有参数,将只对0头进行寻址长度测试

c 如果有参数,将标记并一图形显示结果。





Ix,y,z 磁头稳定性测试。

x 设置为DAC比特位(默认为40h)

y 测试柱面(默认的是数据区第一个柱面)

z Gain参数的增量(默认为666h)

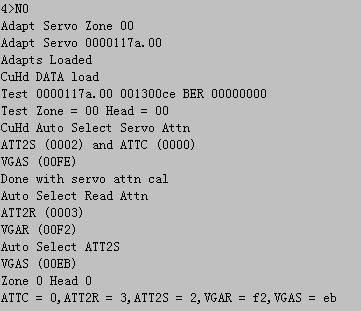

    Nx对所有头在特别的区段的伺服,该指令需要CERT 模块有效才可以,而且该指令在7200.9以后的盘中无效。

x 设置的测试区段。





Tx,y,z 对指定的磁道进行伺服,改指令也需要CERT 模块有效。

x 指定的区段

y 指定的磁头

z 指定的逻辑柱面





    该指令没有默认的参数,使用该指令必须输入区段,磁头和柱面。

    cx 0磁道校验,该指令需要CERT模块有效,才可使用,该指令主要是用来对所有头上的0磁道进行校验。

x 为0检验驱动,自动选择MDW或HDW驱动。

x 为1显示MDW磁头偏移

x 为2设置驱动类型为MDW

x 为3设置驱动类型为HDW
