效率源希捷(Seagate)U6自动校准软件使用教程

更新时间:2013-09-29 14:26:44

    本说明书是以U6的40GB的盘为例,其硬盘参数为:MODEL:ST340810A;SN:5FB3MDJD;Fireware:3.39;LBA:78132592(从硬盘的上的标签就可以看到)U6自动校准的功能是修复硬盘大量坏道和红绿块;对使用了清零和扫描加表都还有坏道的盘进行修复;将硬盘初始化到厂家的出厂状态等。我们将一步步介绍U6自动校准的操作步骤。

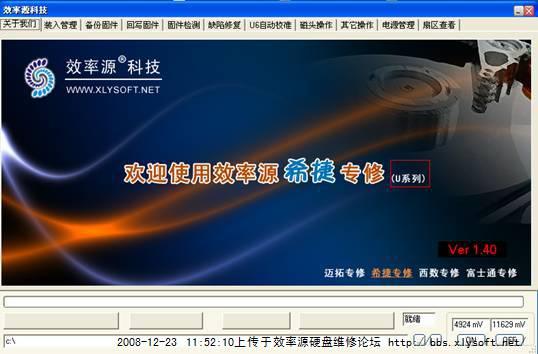

    首先是连接好所需要的ID线,串口线,电源线,USB终端,并接到效率源希捷专修修复终端上,使用效率源希捷专修U系列程序

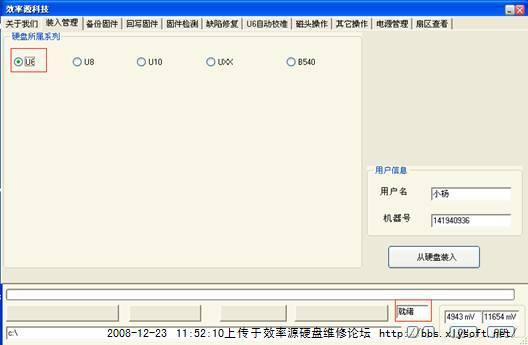

打开电源,等待硬盘的状态就绪

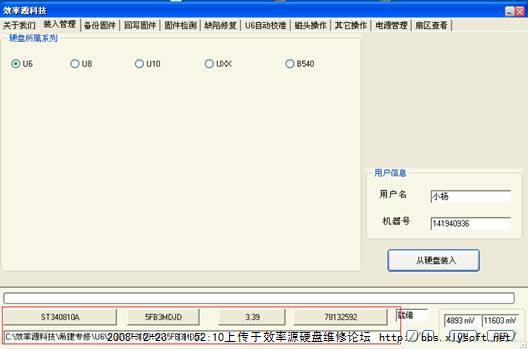

    [hide]状态就绪后,点击程序菜单里边的“装入管理”,再手动选择中U6这个选项,点击“从硬盘装入”按钮,这时程序将读取硬盘的一些参数信息。包括:MODEL号、SN号、固件号、硬盘的容量。还会在程序的安装目录下生成一文件夹,用于存放此硬盘备份出来的固件。


    程序正确装入硬盘以后,再点击程序菜单中的“备份固件”,这时我们就可以看到硬盘固件模块,在我们日常修复硬盘的时候,应该养成一个好习惯,就在修理硬盘以前应将其原来盘的固件备份出来,以便后面操作。有些固件也可用来修复同一类型的其他的硬盘。

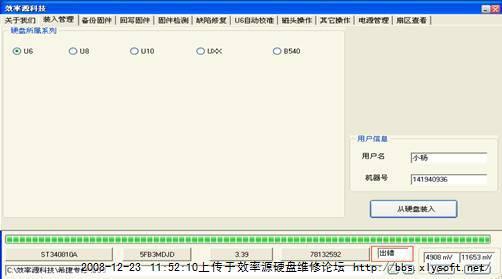

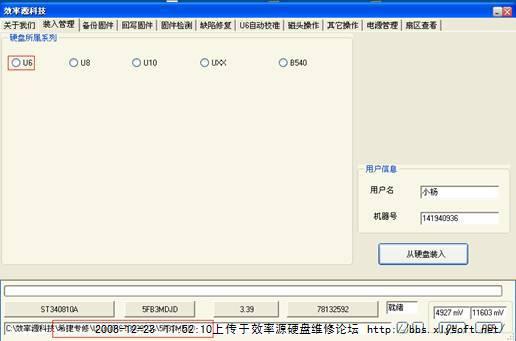

如果在硬盘装入管理中,我们没有手动选择U6这个系列,就从硬盘装入将会出现下面的情况。




    这时就会发现,模块栏中的模块,一个也看不到了。这就是因为在装入管理中没有手动选择硬盘的系列所引起,这样错误的操作,将使USB终端不能正确识别硬盘,将可能导致其他更为严重的硬盘错误。比如:不能回写固件,不能生成PCB校准板等

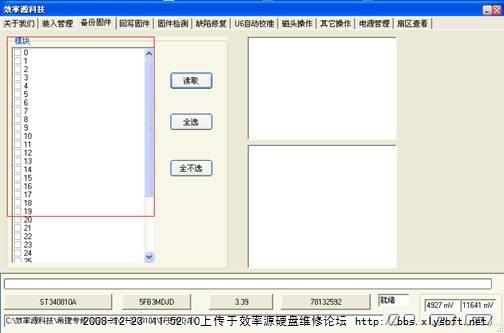

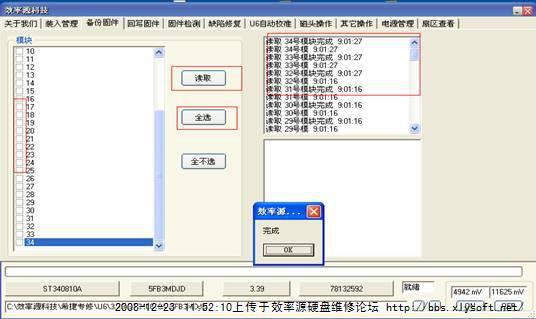

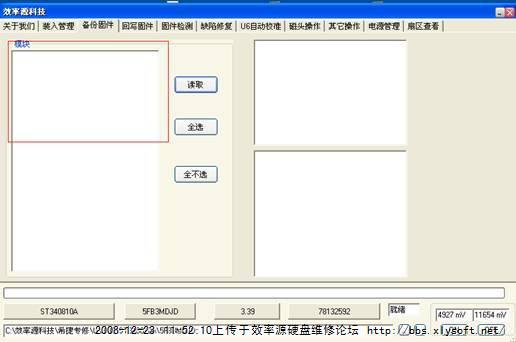

    正确从硬盘装入以后,就可以备份出硬盘的固件模块,可以使用全选功能,程序将自动将在模块前面的方筐中打上“√”,表示已选中了该模块。也可以手动单击模块前面的方框来控制是否读取该模块。选择好模块以后,点读取就可以把模块备份到最下面长方框显示的路径中。右边方框中将显示读取模块是否成功,并可以判断当前模块是否损坏,读取完成以后会显示“完成”提示筐

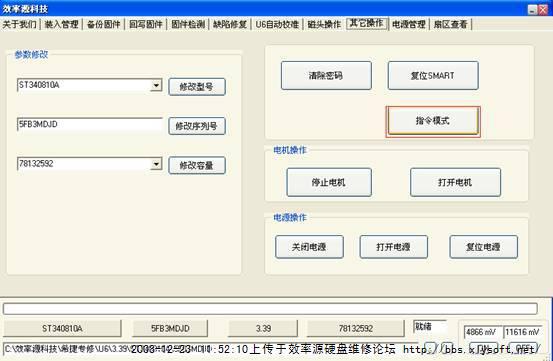

    模块备份完成以后,我们就可以到其他操作中,点指令模式,将进入硬盘信息的诊断模式,在改模式下,我们可以看到硬盘的启动时,所显示的信息,并能通过串口指令线,向硬盘发送指令,来判断硬盘的故障。

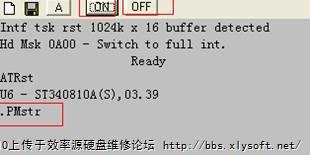

    在指令模式下,点“OFF”按钮可以关闭USB终端的输出电流,来对硬盘停止供电,点“ON”按钮开启USB终端的输出电流,使硬盘通电起转。完成断电开电后,指令模式下将显示硬盘启动的信息。如下:

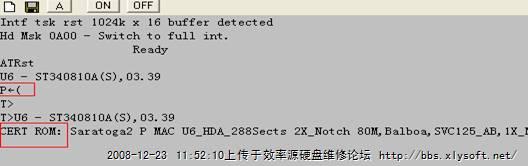

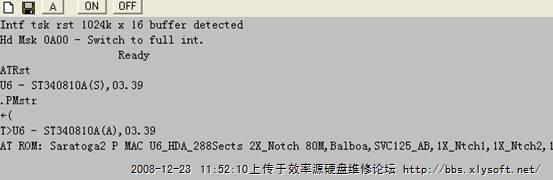

    .PMstr表示硬盘已经达到就绪状态,正在等待接受其他操作指令,点一下灰色屏幕以后,按CTRL+Z键,回到T>模式,这表示指令的级别。然后按CTRL+L键,就读取硬盘的ROM的信息。可以看到目前是在AT ROM模式下。


    AT ROM模式是U6硬盘正常的工作模式,U6盘要做自动校准就必须回到CERT ROM模块。正常U6盘是没有CERT 校准模块的,必须先生成PCB校准板,才能支持CERT 的校准。点击“U6自动校准”,我们开始对U6的自动校准过程。

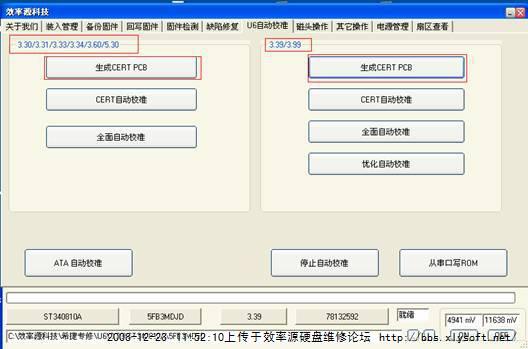

    在这里可以看到,U6的自动校准分为两类。这是根据硬盘的固件版本来分的。因为U6校准的CERT 只有两类模式,不同固件版本的硬盘都可以找到一类的CERT 模式,就是通用性很好。这个硬盘的固件为3.39,选择右边一类生成CERT PCB。
    注意:在硬盘断电以后,要生成CERT PCB,需要重新从硬盘再装入一次,因为硬盘断电后,IDE口的信号中断,需要重新对硬盘建立连接。后面的回写AT ROM操作也是一样。
    生成CERT PCB 完成以后,我们通过指令模式可以查看现在的状态是不是在CERT—ROM下了。

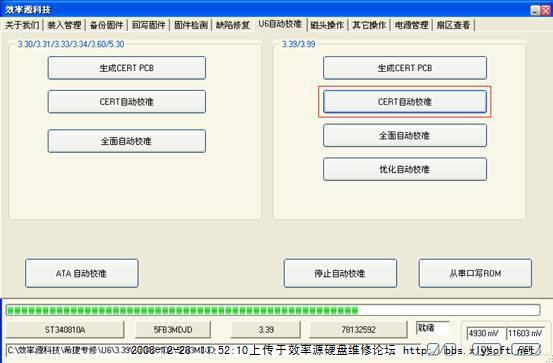

    关闭指令模式窗口,点击程序菜单的“其他操作”。这里使用“CERT 自动校准”(后面会说明每个校准的区别),点击“CERT自动校准”,稍微等待几分钟,程序会自动跳到指令模式下,开始跑流程。

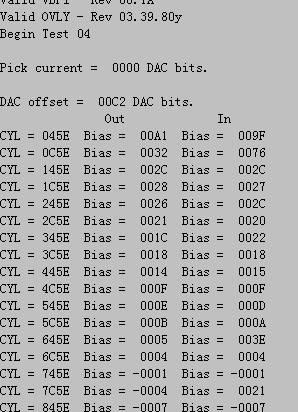

    CERT自动校准是从04开始,3F结束。这一过程是修复过程,中间包括:对硬盘的厂家初始化;扫描加P表;写伺服等等。
    当CERT 自动校准跑完以后,需要继续跑下面流程的(从40开始到4F或50)则用ATA自动校准功能。但在使用ATA 自动校准功能前应该先手动回到50,T>N50,再使用从串口写入ROM功能。因为U6在做校准的时候,生成了CERT—PCB板,硬盘工作在CERT—ROM的模式下,即是校准板模式下。在这种模式下,都是无法认盘的。只有通过从串口写ATROM,让硬盘回到正常的工作模式才能使用ATA自动校准(U6的ATROM可以从效率源下载网获取)。

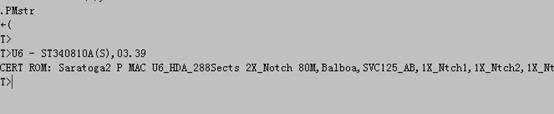

    下图是在做完CERT 校准以后,指令模式下断电开电后的信息


    指令下只显示P,CTRL+L显示的还是CERT ROM 模式,需要回写AT ROM,但在回写AT ROM之前必须要从硬盘装入一次。


    这时,从硬盘装入以后,状态显示“出错”,这是正常的。

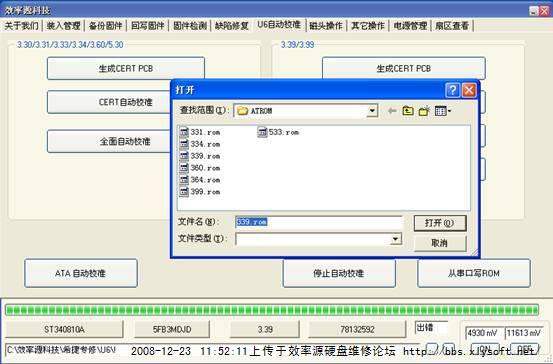

    根据自己的硬盘固件版本,选择对应的ATROM写入。等待几分钟,当提示完成对话框后,完成ATROM的写入。然后断电,重新运行效率源希捷专修程序,重新从硬盘装入。再在指令模式下,回到T>,按CTRL+L就可以查看到当前的硬盘处在AT ROM模式下了。接下来就可以使用ATA 自动校准。


在指令模式下,点“;”,通过显示的AGE值来判断硬盘现在的工作级别


    ATA校准做完以后,如果AGE是等于4F结束的,就需要在T级下输入N50,回车。然后断电开电就可以认盘了。
