昂达H61N主板通电立马掉电,还能继续上电故障维修


  主板型号:昂达H61N VER:6.0

  故障现象:通电立马掉电,还能继续上电。

  故障分析:供电问题、信号问题、BIOS问题。

  维修过程:

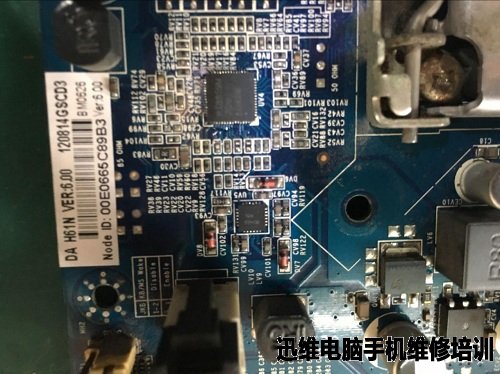

昂达H61N主板通电立马掉电,还能继续上电故障维修 图1
昂达H61N主板通电立马掉电,还能继续上电故障维修 图1

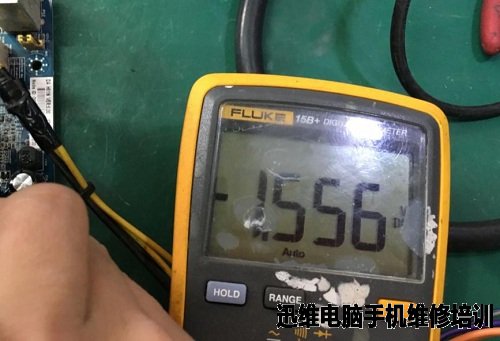

  对着主板各个供电进行测量,内存供电为1.5V。

昂达H61N主板通电立马掉电,还能继续上电故障维修 图2
昂达H61N主板通电立马掉电,还能继续上电故障维修 图2

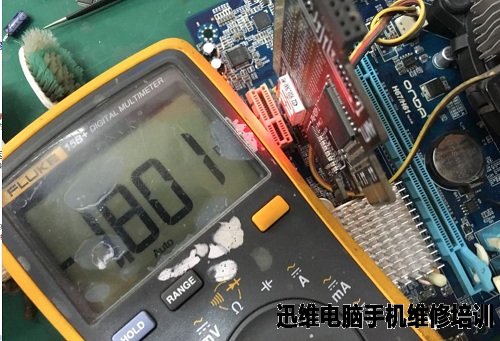

  系统管供电为1.8V。

昂达H61N主板通电立马掉电,还能继续上电故障维修 图3
昂达H61N主板通电立马掉电,还能继续上电故障维修 图3

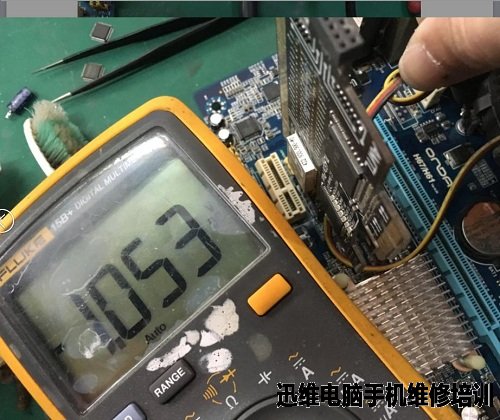

  锁相环供电为1.0V。

昂达H61N主板通电立马掉电,还能继续上电故障维修 图4
昂达H61N主板通电立马掉电,还能继续上电故障维修 图4

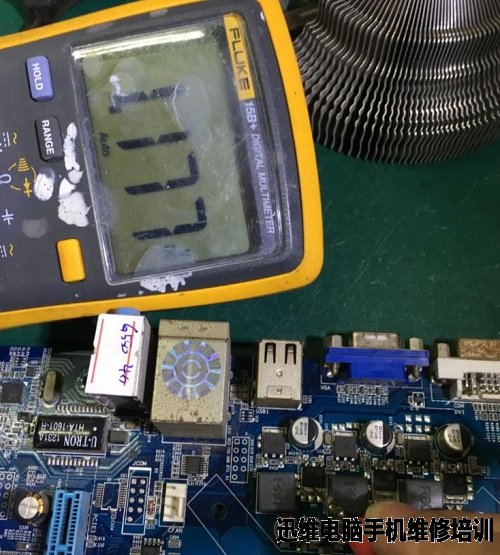

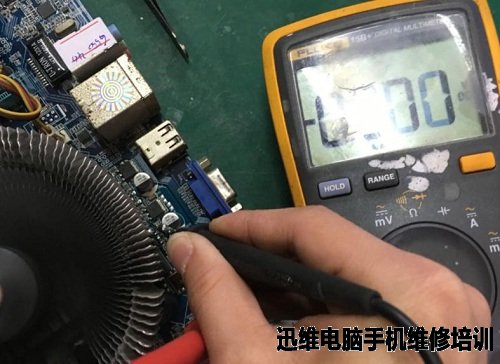

  CPU供电为0V。

昂达H61N主板通电立马掉电,还能继续上电故障维修 图5
昂达H61N主板通电立马掉电,还能继续上电故障维修 图5

  经过上面的测量知道前面的条件基本正常,而CPU供电却没有。看CPU供电芯片为RT8859M芯片。这个芯片常见的故障点有DVD DVDA 1.2V电压出错!42 43脚的检测电阻损坏!49 50脚的检测电阻损坏(通病)。

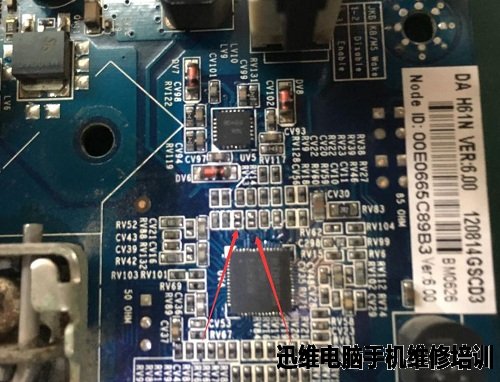

  马上对着49 50脚连接的电阻进行测量,发现都为50脚电阻损坏,立马更换电阻(两个一起换)。

昂达H61N主板通电立马掉电,还能继续上电故障维修 图6
昂达H61N主板通电立马掉电,还能继续上电故障维修 图6

  对主板进行上电,CPU供电已经出来了,1.1V电压正常!

昂达H61N主板通电立马掉电,还能继续上电故障维修 图7
昂达H61N主板通电立马掉电,还能继续上电故障维修 图7

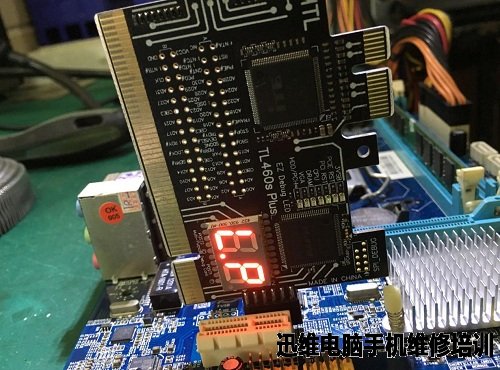

  诊断卡也正常跑码!维修到此结束!

昂达H61N主板通电立马掉电,还能继续上电故障维修 图8
昂达H61N主板通电立马掉电,还能继续上电故障维修 图8


  本文作者:论坛ID(瞧瞧嘎嘎)
