技嘉GA-Z87X-D3H不上电与无时钟的维修

更新时间:2016-04-05 10:58:24

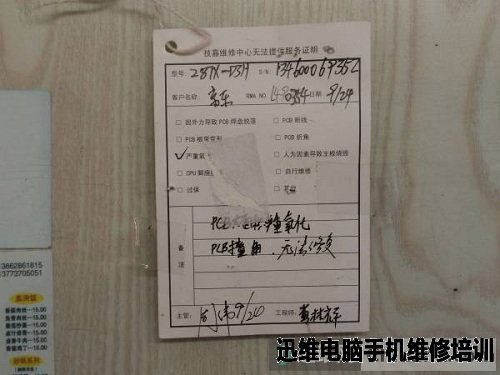

  同行也不知道从哪里弄来的一张主板,成色简直就是垃圾,脏的要命。上面还有技嘉售后维修单,说是氧化严重,有撞角,无法修复。同行说板子是他花40元收来的,来我这里试试运气。得,既来之则安之。

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟


  板子氧化确实很严重,目测法也不知道到底哪个是那个。先打3、5、12V对地阻值,发现都是正常范围,打5VSB对地阻值,也是正常范围。于是插24PIN排插,点开机排针,无反应。诊断卡3.3V待机供电没有。

技嘉GA-Z87X-D3H不上电无时钟

  技嘉板子,找3VSB待机供电之前,先找5VDUAL双路,果然不出所料,5VDUAL双路供电不对,才0V,正常应该是5V。打该MOS管D级对地阻值,发现正常,手摸也没有发热源。看了下供电设计结构,和大部分的技嘉1155板子类似,都是393电压比较器+2个MOS管(1个N沟道,一个P沟道)因为没有这板子的图纸,找了张技嘉B75的来凑合用。

技嘉GA-Z87X-D3H不上电无时钟

  图纸上看到,5VSB给393提供供电,另外经过R398和R399两个10K电阻分压,得到一个2.5V的基准供电,到393的反向输入端,作为比对电压。因为此时3脚和5脚没有红5V和黄12V的正向输入(待机状态下不可能有,否则就是串压了)所以393的1脚和7脚没有控制输出,是个低电平。而Q58这个P沟道管子的G级刚好和1脚7脚相连,根据P沟道MOS管子的特性,G级为低电平的时候,S级和D级导通,把5VSB电压转换过去。当正常上电之后,红5V和黄12V出现,作为正向输入端到3脚和5脚,1脚和7脚就有控制电压输出,Q58这个P沟道管子截止,Q49这个N沟道管子导通,顺势把S级的红5V转换出来。这就是5VDUAL的工作切换流程。

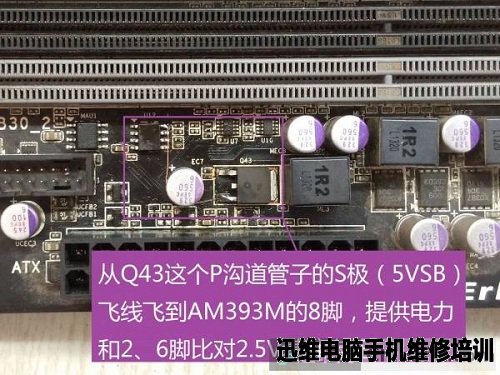

  实际检测发现,393的5VSB待机电压全部丢失,都是0V,这肯定不对,此时Q58的G级并不是低电平信号,而是无电压状态,就是空脚。Q58当然不会工作。跑线发现原来是背面有氧化,烙铁打焊点也无济于事,过孔断。那只能飞线。从Q58的S极飞5VSB到393的8脚。

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟


  完毕之后,诊断卡3.3V待机灯顺势亮起,点开机排针,正常上电。

技嘉GA-Z87X-D3H不上电无时钟

  断电后重新再插上CPU小4PIN供电,上电后发现诊断卡复位灯常亮,板子无复位。到这步,我们量下各路电压情况:

  内存供电:1.5V,正常。

  桥供电:1.05V,正常。

  桥PLL锁相环供电:1.5V,正常。

  统一CPU供电:1.8V,正常。

  看来各大供电都正常出现。量PCI-E槽的A13和A14时钟引脚,发现为0V,原来是桥都没有发出时钟,那么复位信号肯定没有。

  根据Intel的8系列芯片组上电时序,当ATX_PG正常出现之后,通过IO,转换成APWROK信号给桥(可以作为桥PG和桥MEPG这两个信号开启端),CPU电源管理芯片发出的VRMPG信号经过三极管电阻改名,得到SYS_PWRGD信号给桥,那么桥在外置25M晶振的配合下,读取BIOS,发出全板时钟,接着发出CPU_PG和DRAM_PG给CPU,最后发出全板总复位。

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟

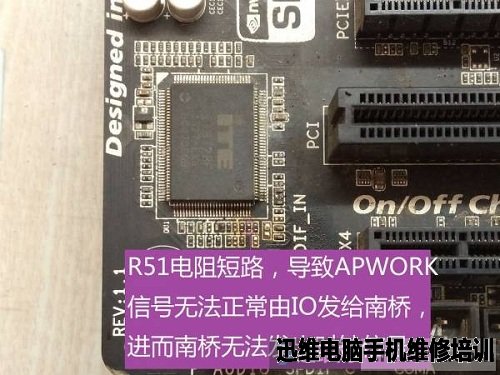

  实际检测发现,IO的63脚PWROK引脚外接的R51链接电阻腐蚀掉落,料板上找个33欧姆电阻。

技嘉GA-Z87X-D3H不上电无时钟

  补齐后,再次上电,诊断卡复位灯熄灭,复位信号顺利出现。

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟

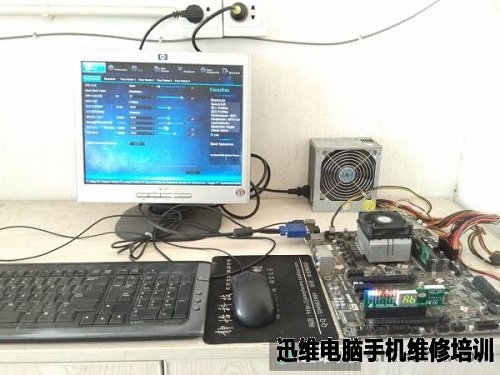

  上CPU后,正常跑15代码,上内存接显示器,亮机进BIOS。到这里就结束了吗?不不。不完美啊!为什么?这板子太脏了,我得洗洗干净,把它弄的漂漂亮亮的。于是,洗洁精伺候,开始水洗。

技嘉GA-Z87X-D3H不上电无时钟

  等自然风干一天后,拿主板上BGA上,130度的预热,烤个15分钟再说。之后装上散热,亮机测试,一切正常。

技嘉GA-Z87X-D3H不上电无时钟

  但是还不够完美。

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟

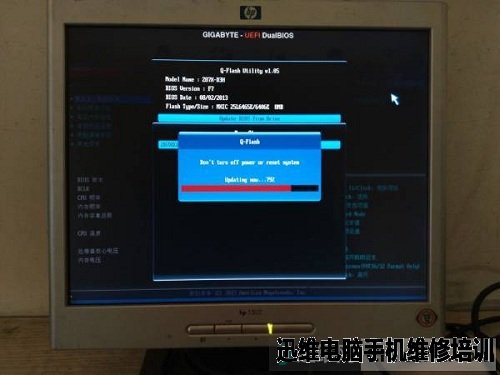

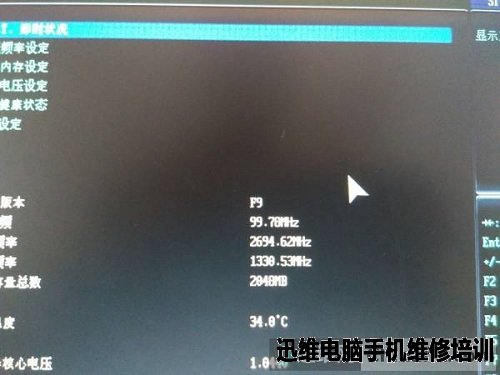

  因为BIOS是F7版本。不支持HASWELL-R内核的CPU。于是去技嘉的台湾官网下这板子最新F9版的BIOS,把文件解压后,找到BIOS文件,放入U盘,直接在BIOS里用Q-FLASH来进行刷新,等进度完毕后,一切顺利成功。

技嘉GA-Z87X-D3H不上电无时钟

技嘉GA-Z87X-D3H不上电无时钟

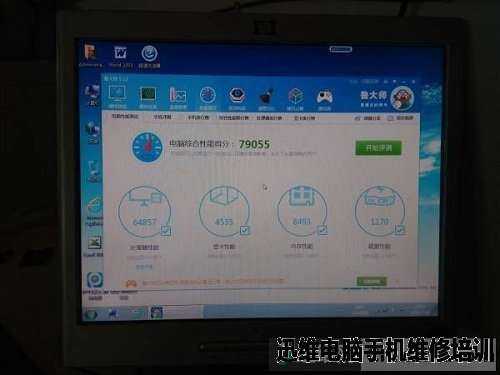

  做个WIN7,跑个鲁大师,一切都很顺利,板子正常修复。

技嘉GA-Z87X-D3H不上电无时钟

  作者ID:轩辕思天
