联想G460 板号LA-5751P,进水板维修

更新时间:2014-04-07 09:20:07

 测各大电感阻值正常,上电测B+为3.1V,不对可能B+存在短路或者隔离管出问题,先查隔离管,发现PQ27的5678脚有19V,123脚只有18.3左右,不对量G极电压发现也是18.3,仁宝的保护隔离出问题,直接测量PACIN,

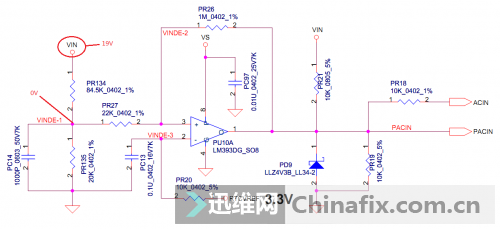

PACIN

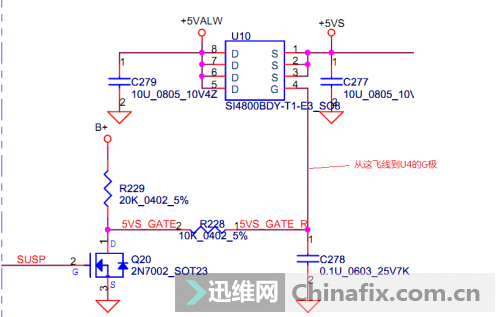

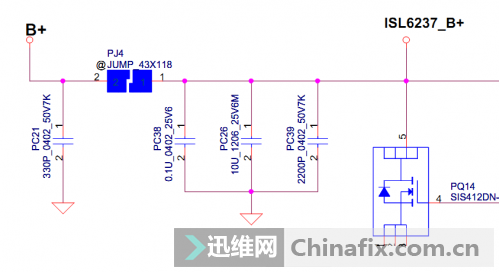

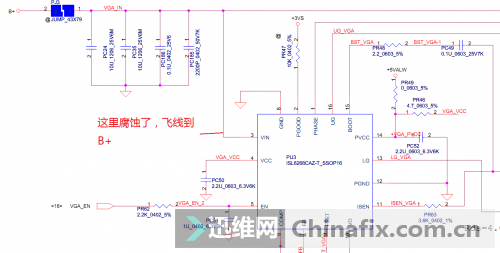

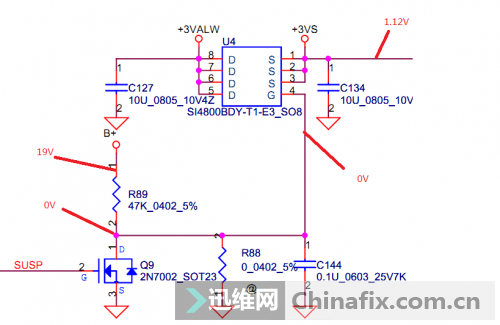

在PU10的1脚测量发现PACIN只有0.12V,不对,测量2脚跟3脚发现2脚3.3V正常,3脚为0,3脚是由VIN经两个电阻分压,经查电阻PR134坏,换了OK,PACIN为2.8V,感觉还是不对,正常的要为3.3V,可能是ACON拉低了,那说明PU10的第7脚接地了,也就是说小电流的公共点不正常,测量发现小电流的公共点不正常,那说明B+存在短路,开始断结点,把PJ4断开B+正常为19V,测量PJ4靠近待机芯片一端发现阻值400多,那可能芯片坏了,换了后把结点连上,待机3、5V正常,此时可以触发,电流上到0.5A,应该还有电压没出来,经测量发现U4转换电压不对,经检测发现上拉电阻一头腐蚀,懒得找电阻,飞根线把U10跟U4的G极相连,此时电流能上到1A啦,但掉电,测所有电感电压,发现独显没电,测芯片工作条件时发现芯片主供电脚腐蚀,飞线好了,此板修复。
进水板维修
进水板维修
进水板维修
进水板维修
进水板维修

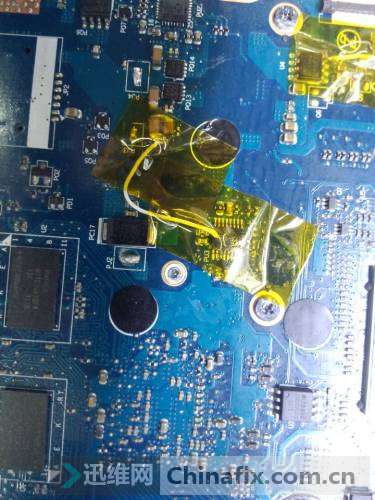

飞线

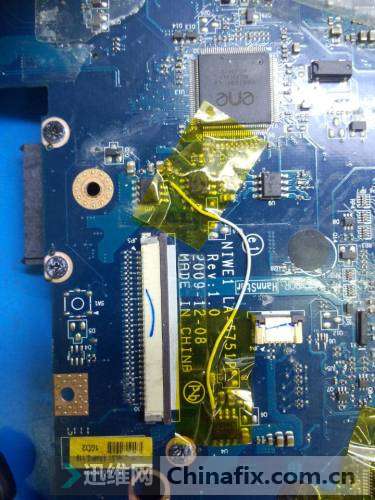

飞线
