仁宝LA-8581P不触发维修案例

更新时间:2016-04-09 11:21:50

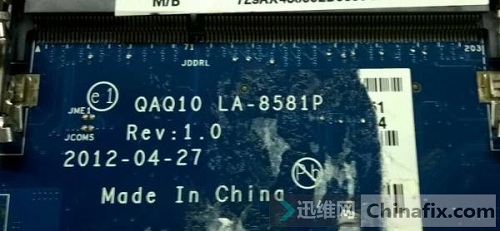

  板号:仁宝LA-8581P

  故障现象:上电,不触发。

仁宝LA-8581P不触发 图1
仁宝LA-8581P不触发 图1

  仁宝LA-8581P不触发维修方法/步骤:

  今天拿到一个6系列主板仁宝的LA-8581P,上电之前首先全部测试一遍, 公共点、各大电感都不短路。

  上电,待机0.00A,先测公共点有电19V,待机的3V5V也都有。没有电流,再开机试试吧。

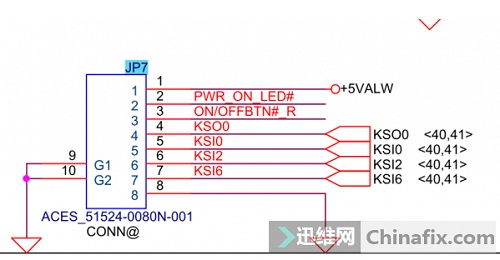

  首先在图纸上查看开关(有图纸修机就是好)。

仁宝LA-8581P不触发 图2
仁宝LA-8581P不触发 图2

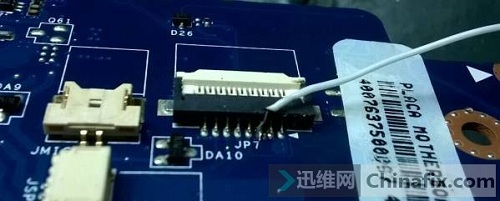

  在仁宝LA-8581P主板上找到JP7第三脚直接飞线。

仁宝LA-8581P不触发 图3
仁宝LA-8581P不触发 图3

  准备好后,触发没反应,再触发还是没反应,用万用表测量3.3V高电平,找到问题的所在就好办了,接着找触发条件。

  饼哥说过6系列主板有11大待机条件,虽然有图纸,但是仁宝LA-8581P主板上的小件都没标号(电容电阻等),那就先从简单的开始,先查EC工作条件吧。

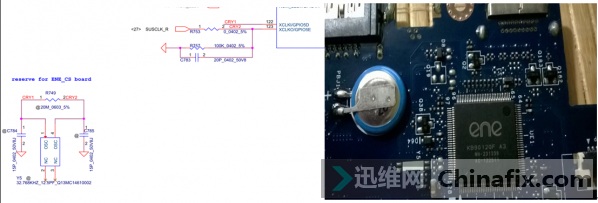

  EC的待机电压正常,复位也有,时钟查图122、123脚没电压,查看仁宝LA-8581P主板,旁边Y5没装,再看下图纸,Y5本来就不装,时钟来自南桥。

仁宝LA-8581P不触发 图4
仁宝LA-8581P不触发 图4

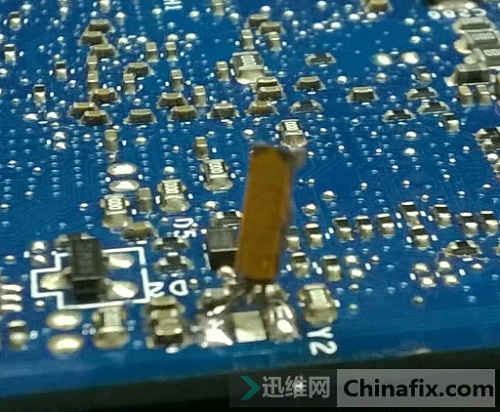

  既然这个时钟是南桥要发出的,接着查南桥的条件,找到D2查VCCRTC有电压,待机供电有说明供电正常,找32.768kHz晶振,突然发现已经损坏,这个晶振比较小,实在找不到合适的,就找了个2个腿的晶振(示波器测晶振确实不错)。

仁宝LA-8581P不触发 图5
仁宝LA-8581P不触发 图5

仁宝LA-8581P不触发 图6
仁宝LA-8581P不触发 图6

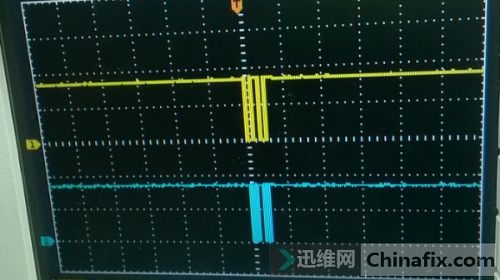

  晶振焊接完成后,触发,0.06A还掉电,因为6系列主板需要上CPU才能上电,找来I3的CPU和内存安装好,上电,电流上到了0.8A,内存供电、桥供电、CPU供电、集显供电都出来了,用示波器测了SM总线也有数据,测了EDID也有波形,说明有读屏动作,到此,仁宝LA-8581P主板维修完毕,问题完美解决。

仁宝LA-8581P不触发 图7
仁宝LA-8581P不触发 图7

  总结: 实际维修中,不触发的情况还是很多的,一定要仔细观察寻找,按步骤配合图纸一步步查找。

  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-903170-1-5.html

  仁宝LA-8581P主板图纸百度云链接:http://pan.baidu.com/s/1mifDj3y



本文作者:迅维ID:阿帅哥
