维修纪录四之经典故障

更新时间:2014-04-21 09:51:29

经典故障一:开机跑码CF 50 或者触发掉电

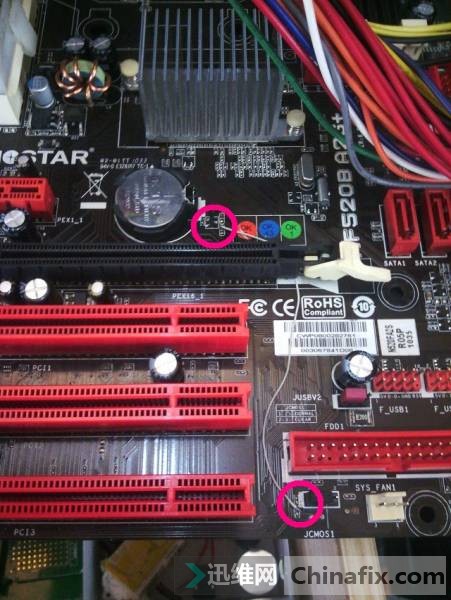

映泰NF520B A2G+ 上电跑码CF 50 coms电路故障,单桥主板容易空焊,先加焊桥后,触发掉电,自动上电再掉。

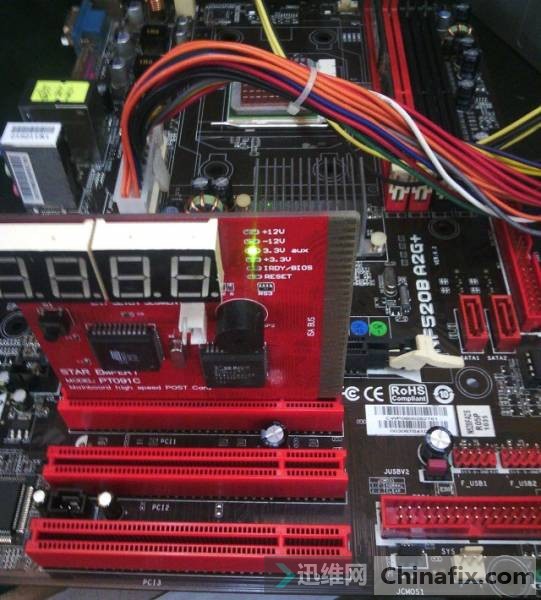

跑码CF维修
查coms电路,VBAT 3.3v正常, 电阻到双二极管测3.3v都有,按经验应该是经过电阻一路到跳线帽,电阻二端只有0.6v,双二极管到电阻竟然不通,直接飞线,测3.3v正常,上电跑码正常。总结:跑码CF 50,NF主板上电掉电,主要查不跑码和coms电路。

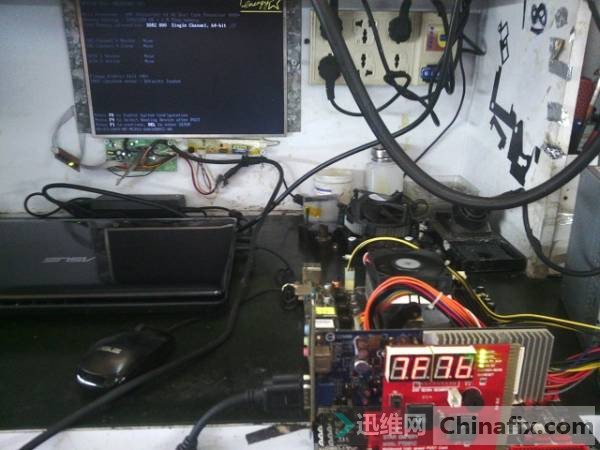

跑码CF维修
跑码CF维修
经典故障二:GA–G41MT 系列不定时重启、不定时自动关机根源
GA-G41MT-S2P 进系统后不定时自动关机,搜索论坛有二个帖子查到此问题的方向,但没有找到根源
帖子一:http://www.chinafix.com/forum.php?mod=viewthread&tid=532184&highlight=g41mt%2Bs2
帖子二:http://www.chinafix.com/forum.php?mod=viewthread&tid=652130&highlight=g41mt%2B%B9%D8%BB%FA

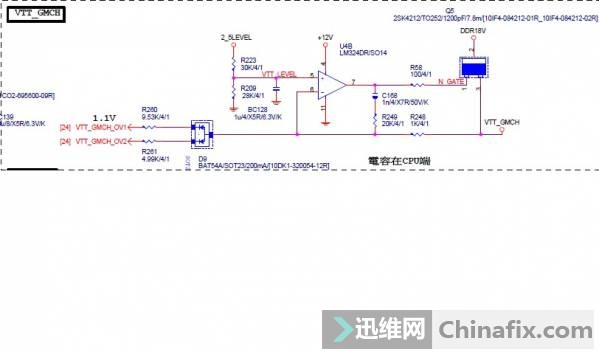

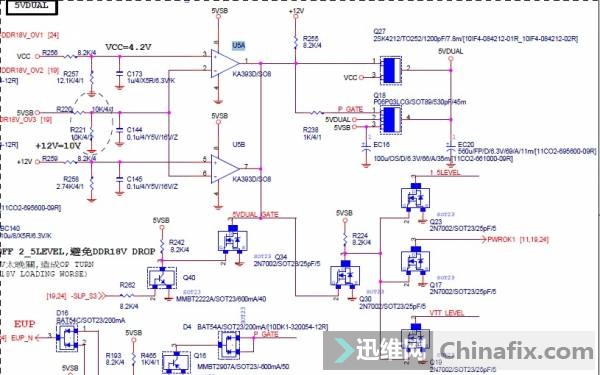

第一个贴子从cpu供电芯片的en,第二个从总线供电开始,没有总线供电或者供电不稳定,当然en不稳定或者没有,所有故障都指向同一个目标5vDUAL,请看电路图:
5vDUAL
5vDUAL

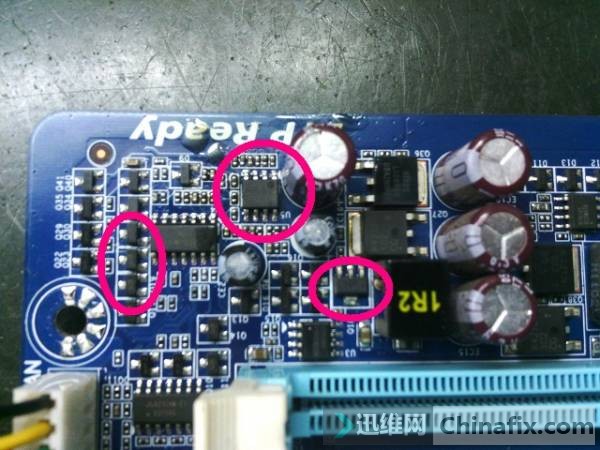

第一个是短接的393的3-5脚,第二个做法是换了总线控制的324。刚好我接到这块主板,不定时自动关机,仔细分析了下,此板故障根源应该是U5 393坏掉,我测手里的这块,1 7脚输出12v 当然不对了,应该是5-6v 不懂的看上面的图纸,用358替换,再测1脚 5.7v正常了。用压力测试,北桥散热片很烫也没有关机或重启。总结:393坏,导致输出不稳定自动重启,或长时间负载后关闭输出自动关机
北桥散热片
继续维修纪录:



联想L-A690

ATI芯片组,开机跑d0,测coms电池1.1v,不正常换电池后跑码

GA-G41MT-S2PT

开机网卡接口灯亮,拆网卡,照旧,拆到接口处六脚芯片灯灭,上电全板有复位不跑码,复位灯三秒闪一下,测全板供电正常,假负载测cpu供电 时钟 复位 pg正常,镊子碰晶振后开机跑码。换诣振电容

ASUS P4P800-X

开机有复位不跑码,测内存供电2.6 1.3 桥供电2.3北桥,感觉不应该,查点位图为1.5v,由Q28 Q29场管产生,测Q29G极10v D极2.3v应该是3.3v,G极由324 14脚产生经过RN59 102排阻,换324后输出1.5v正常,Q29G极5v

ASUS P5QPL

上电不跑码,测总线供电1.07v 偏低,d极1.5v由内存过来,二代为1.8v 换apm7210,还是一样,感觉有芯片拉低,后测网卡发烫,拆网卡后总线供电正常,跑码。

顶星TRS78G

开机自动上电,跑c1后复位灯常亮,测cpu供电管理芯片stl6740l,副驱动l6741,测l6741 pwm 1.8v vcc12v boot 12v 正常,cpu电压0.23v,判断是正常后被拉低,换io8712f-s后不再自动上电,跑码正常。

945LM4-B 上电电源保护,拔掉四口cpu供电一样,测atx5v短路,后置usb口坏接地,该5v直接到usb供电5v,换接口后上电正常,显示器偏色,测RGB G值无穷大,接口后接0欧电阻虚焊,加焊后正常。

戴尔Vostro 220

主板G45M03,有时跑码不正常当13,coms短接后正常,进系统,在winxp下刷bios。

华硕P8H61-M LX

上电短路,拔掉四口不短,判断cpu供电短路,测PQ3上管DS极击穿, ASP1000加4个02=DG PWM电路,换上管后,打值正常,没02=DG换。重新吹上去,cpu电压1.1v正常,上电四声报警,刷bios后显示

富士康 G41

上电无复位,测无cpu供电,查总线供电mos管G极10v d极2.2v S极0.4v 场管坏掉,总线供电G极由358 7脚输出,不应该输出10v 换掉场管和358 后总线供电1.22v g极电压3.3v,正常跑码。
