技嘉GA-H61M-DS2主板不出CPU供电维修

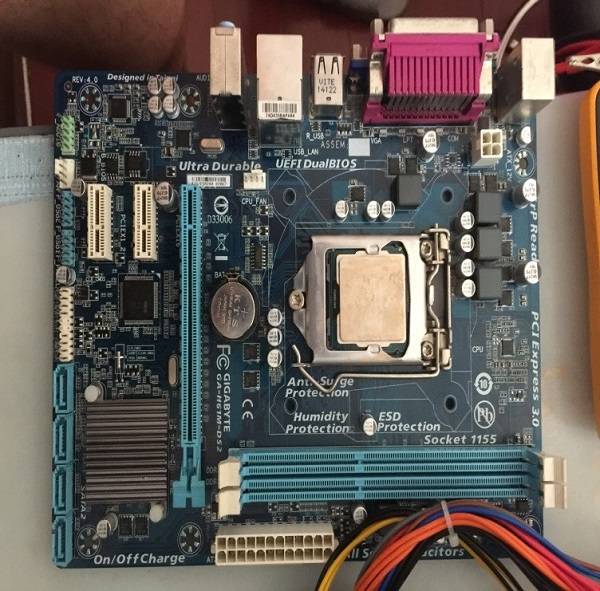

接修同行一块技嘉GA-H61M-DS2主板，描述的故障是不出CPU供电。主板拿到手先观察有没有掉电烧坏断线的现象，目测主板新的不像话。

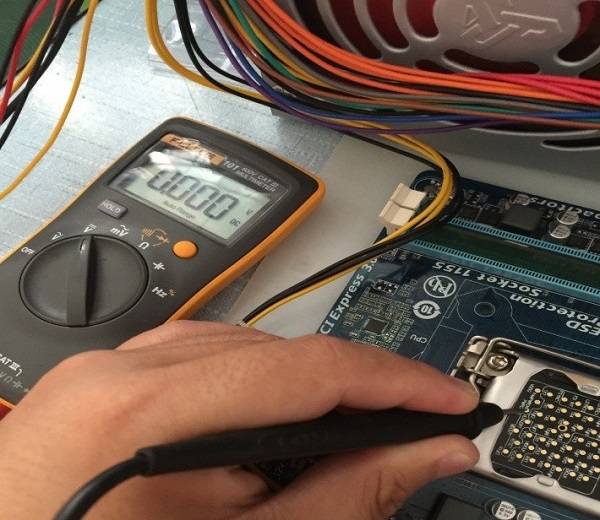

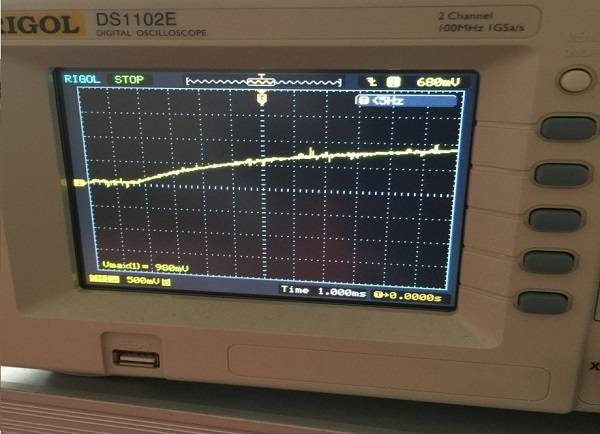

打各大供电的对地值都正常，上电不跑码，根据先供电后时钟最后复位的维修原则，查各大供电发现只是不出CPU供电，CPU供电芯片为95836，查开启供电都有，这个时候就应该注意H61主板的时序了。根据时序CPU供电芯片得到SVID之后才会出CPU供电，示波器测试没有SVID。
CPU不出SVID，先上假负载看看有没有PWRGOOD，实测没有，说明桥没有发出PG信号给CPU。

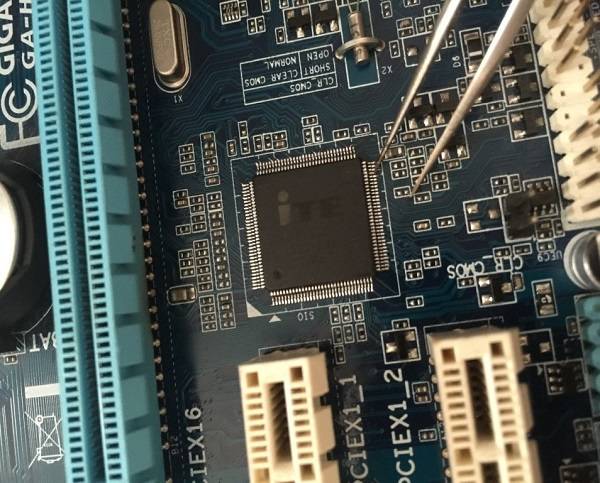

继续往前查IO有没有收到ATXPG，收到之后有没有发出PWROK1给桥，实测IO IT8620e 61脚没有电压，根据维修经验挑起61脚发现有3.3V电压，说明IO坏，订IO更换。

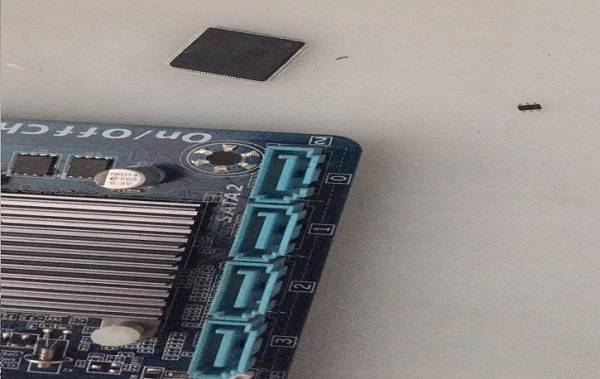

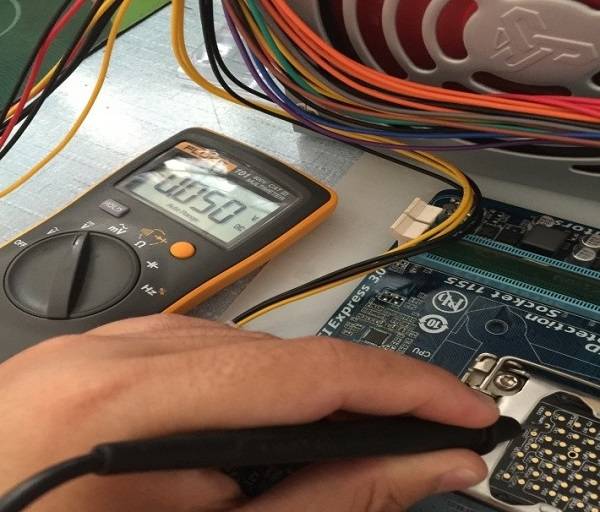

IO到了之后开启一路小跑到A6，我的诊断卡是TL460S Plus，A6代码应该是显示的。但是集显还是不显示，上独显试一下发现显示了。遇到这种问题有三种可能：第一种是CPU坏；第二种是桥坏；第三种是VGA接口电路坏。查VGA口123脚三基色的对地值都为42正常，测13、14脚的场同步发现14脚对地值为0，这就很明了了，直接拆掉VGA口的防静电管。
再次开机，集显正常显示。
