映泰G31-M7 12V跑路导致开机跑乱码掉CPU供电维修一例

更新时间:2014-07-17 11:00:06

    最近依然是天天天天天天修主板,修的都有点人心恍惚,身心憔悴。自从干上维修行业,视力也是直线下降,有专家家称经常看电脑的人有机会得黄斑病,具体什么后果自己百度一下咯,唉,苦命的的娃呀!
    废话不多说,今晚借伟哥的小米随手拍个流水维修案例与大家分享分享(待我有钱买个苹果啃啃)

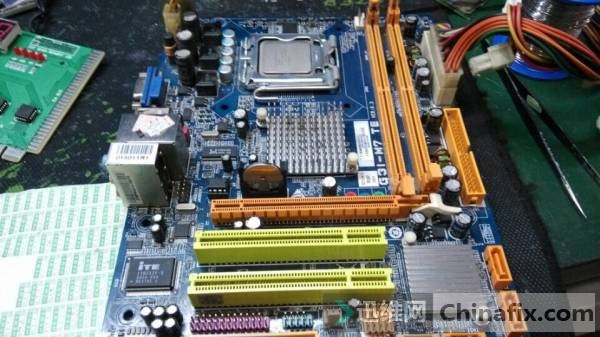

    刚吃饭回来接到一片映泰G31-M7的蓝色小板,故障也没说。这同行拿来几次都是自己搞过,都是些难啃的骨头,不过都还是搞定了。不知道这次如何!

映泰G31-M7的蓝色小板

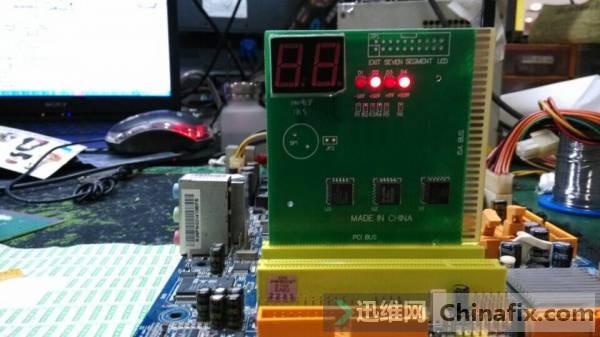

    一看板北桥被加焊过,一旁的电容被脱在一旁。没多想,裸板上电测试内存、桥、总线供电正常,上CPU,发现主板能跑代码,不过是乱码,并且跑过几个代码后CPU供电没有了,其他供电正常。什么情况!一时也不知该如何下手,想想既然只掉CPU供电,那就现查CPU供电芯片条件呗!于是找来芯片的PDF打算对着量。当我想再次上电之前发现诊断卡的5VSB与12V指示灯都亮着。

指示灯都亮着
    不对呀,12V灯整么亮啦!!直接量ATX的12V黄线发现竟然有3.3V,嘿嘿,应该是12与5VSB跑路了吧,这回捡着便宜了吧!!

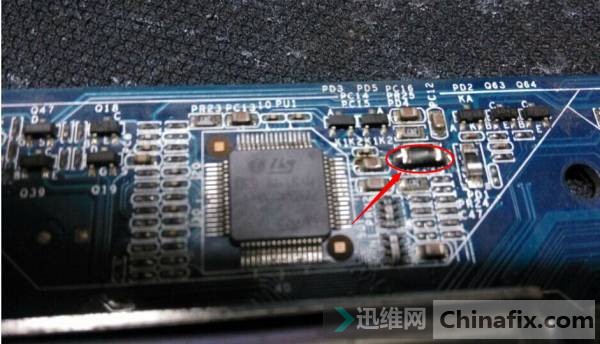

那就查12V与5VSB相关的电路呗!既然只是掉CPU供电并且CPU供电需要12V与5V供电,于是待机时在CPU供电芯片附近一阵猛戳,当量到一个二极管是,发现其负极为5V正极为3.3V,不正常,直接疯抢伺候,料板找个补上,再次插电时12V指示灯不在亮了,再次测了一下二极管负极5V正极0V,正常。

测了一下二极管负极

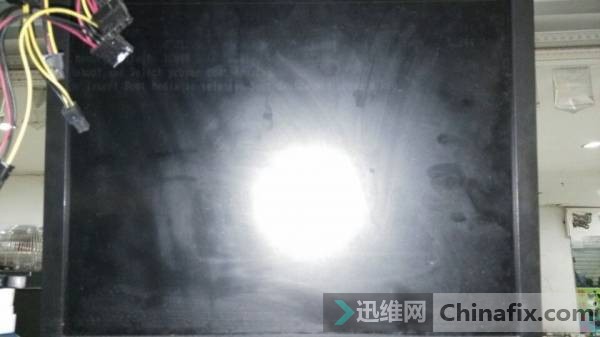

装上CPU内存,一路跑马!

装上CPU内存

亮机!呵呵,这次算是捡着他便宜了


希望对大家有用。(文/迅维网)
