版号：技嘉 GA-B250M-D3H  REV:1.0

　　故障现象：不复位，电脑开不了机

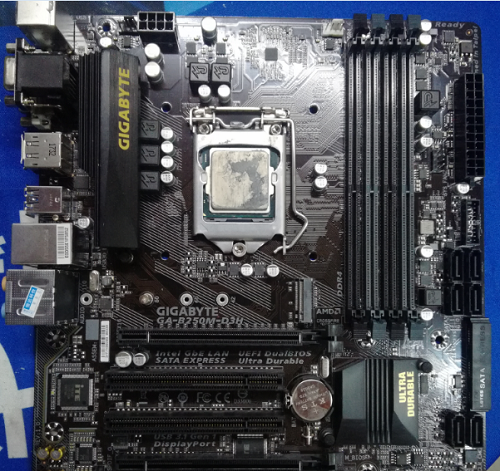

　　整图：

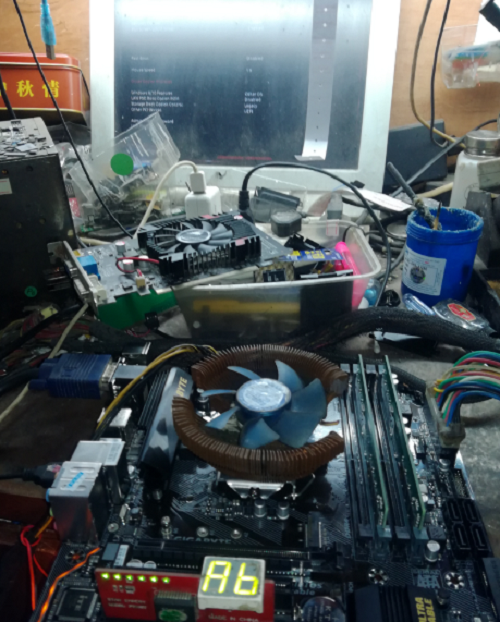

　　很新的板，上检修台。

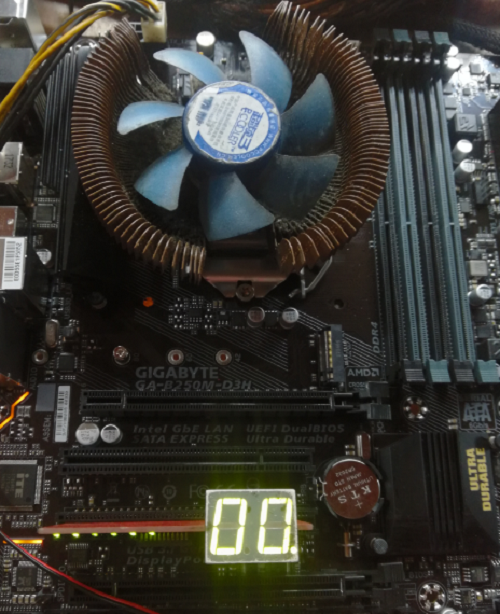

　　检测卡跑00，复位灯常亮不复位。这么新的板修得少，没什么经验 。表笔想测的时候它就掉电，缩手的时候又触发，放表笔去又关了，有鬼作怪似的。不过还是能测得到：内存1.2V，正常；DDR4 PCH 1.0V，正常； VCCIO 0V，不正常；VCCSA 0V，不正常；VCCIO在VCCSA时序前面就先测VCCIO故障。

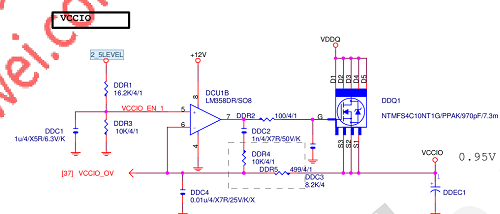

　　测 LM358 5脚无电压，测DDR1的2.5V_LEVEL基准也没电压。





　　技嘉8X之后的板 2_5LEVEL这个电压一般都是IO发出来的。

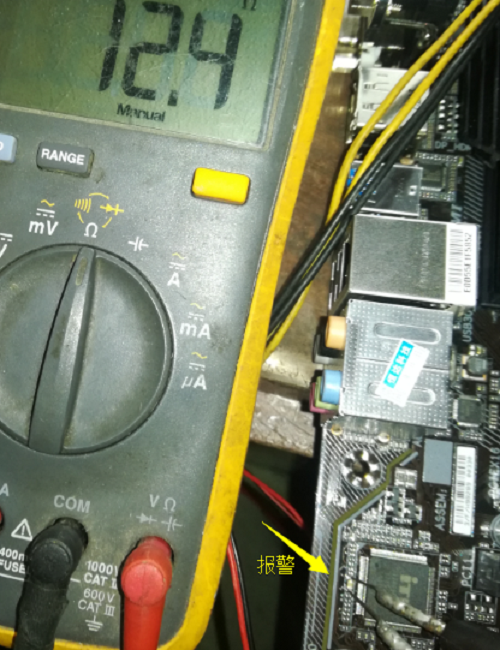

　　测2_5LEVEL的电容两端导通，存在短路。

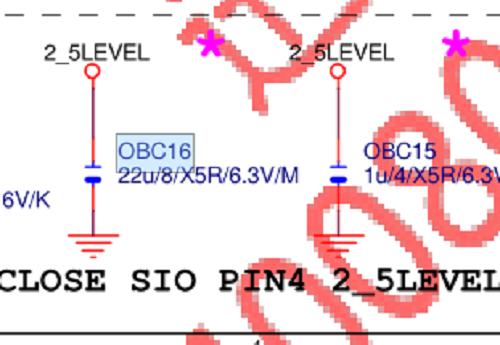

　　拆掉OBC16，2.5V正常出来了。

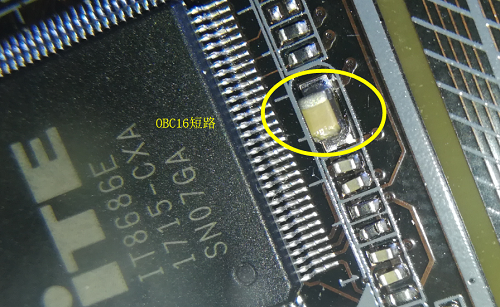

　　OBC16仔细看有裂纹，更换后故障解决！





　　至此，技嘉GA-B250M-D3H REV:1.0不复位，电脑开不了机故障修复！
