技嘉GA-H61M-DS2不出CPU供电维修

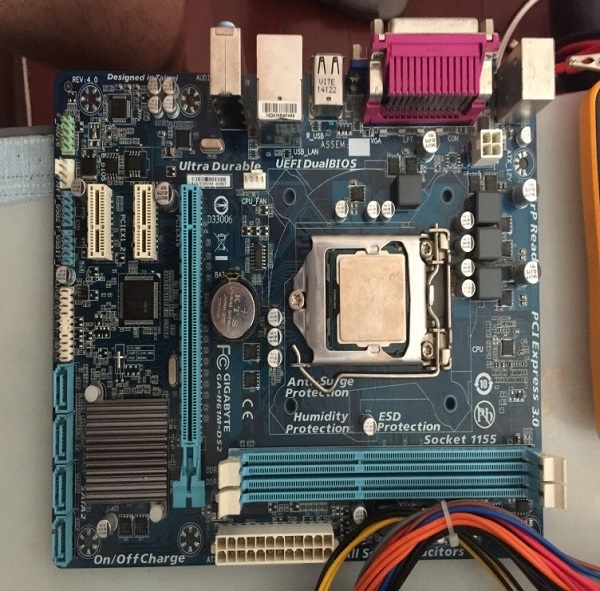

  接修同行一块技嘉GA-H61M-DS2主板,描述的故障是不出CPU供电。主板拿到手先观察有没有掉电烧坏断线的现象,目测主板新的不像话。

技嘉GA-H61M-DS2不出CPU供电维修

  打各大供电的对地值都正常,上电不跑码,根据先供电后时钟最后复位的维修原则,查各大供电发现只是不出CPU供电,CPU供电芯片为95836,查开启供电都有,这个时候就应该注意H61主板的时序了。

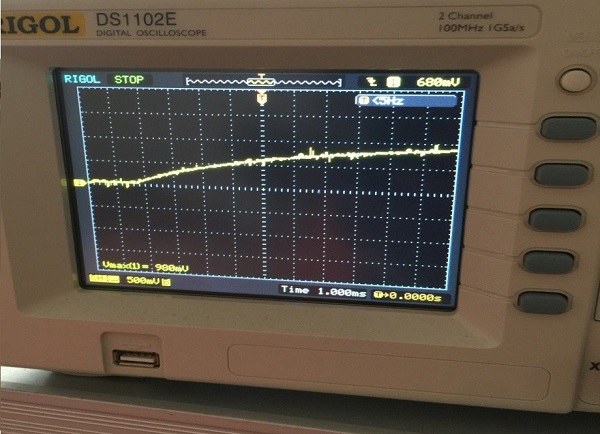

  根据时序CPU供电芯片得到SVID之后才会出CPU供电,示波器测试没有SVID。



  CPU不出SVID,先上假负载看看有没有PWRGOOD,实测没有,说明桥没有发出PG信号给CPU。


技嘉GA-H61M-DS2不出CPU供电维修

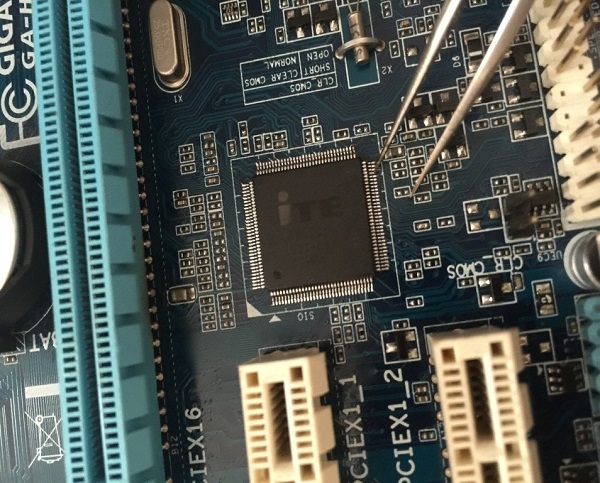

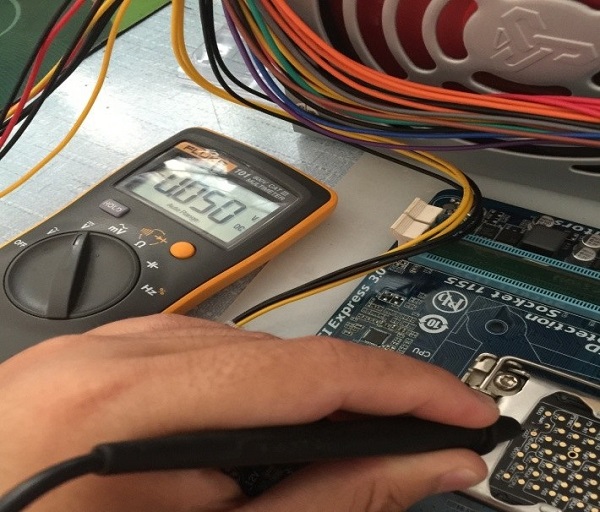

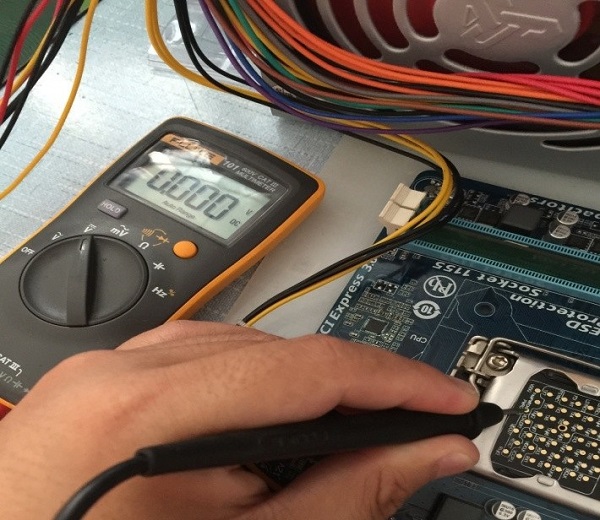

  继续往前查IO有没有收到ATXPG,收到之后有没有发出PWROK1给桥,实测IO IT8620e 61脚没有电压,根据维修经验挑起61脚发现有3.3V电压,说明IO坏,订IO更换。

技嘉GA-H61M-DS2不出CPU供电维修

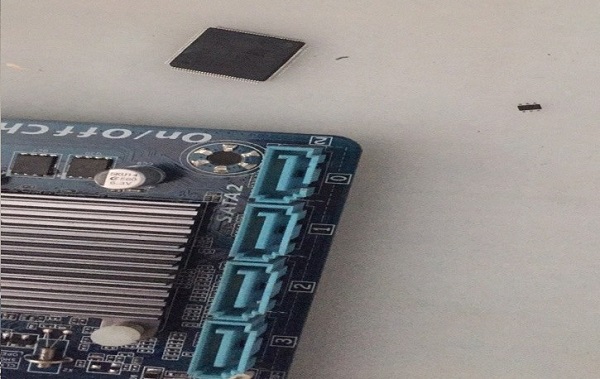

  IO到了之后开启一路小跑到A6,我的诊断卡是TL460S Plus,A6代码应该是显示的。但是集显还是不显示,上独显试一下发现显示了。遇到这种问题有三种可能:第一种是CPU坏;第二种是桥坏;第三种是VGA接口电路坏。查VGA口123脚三基色的对地值都为42正常,测13、14脚的场同步发现14脚对地值为0,这就很明了了,直接拆掉VGA口的防静电管。

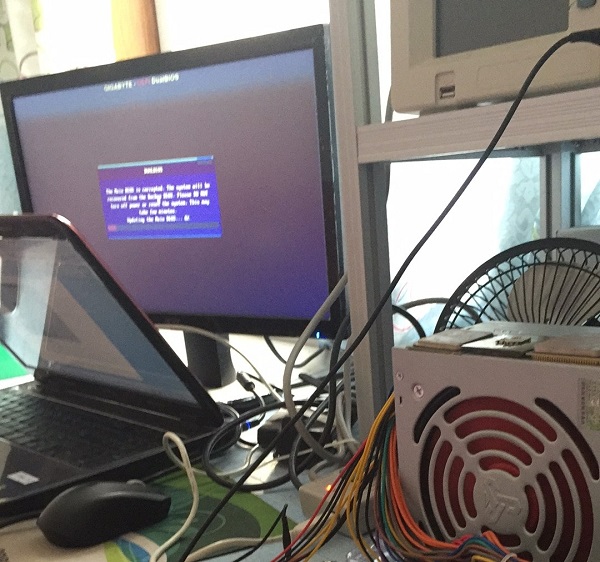

  再次开机,集显正常显示。

技嘉GA-H61M-DS2不出CPU供电维修
