技嘉GA-H61M-S1主板不触发故障维修

  接一工厂台式机,该电脑有捆绑加密狗和专业软件等原因必须修,拆机板号为技嘉GA-H61M-S1 REV:2.2,故障是主板不触发。

技嘉GA-H61M-S1主板不触发故障维修

  目测IO的3、4、5脚和100、101、102脚有轻微腐蚀的现象,其他没发现什么异常。洗板水清洗干净,插诊断卡上电有待机3.3,按开关无反应。

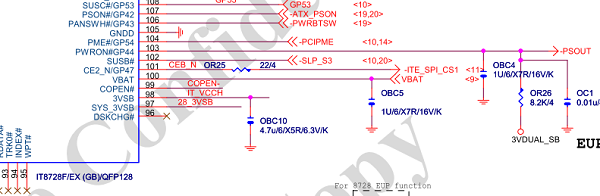

  找到图纸和点位图,图纸上IO和实物不同,实物上IO是IT8728F带GB字样,图纸上是IT8772E/F。找到一个IT8728F应用图对照着测试,先测试开关上点3.3正常,按开关跳变正常,IO 106脚正常,103脚也正常,说明已经发出信号给南桥了,那就检查南桥工作条件。


技嘉GA-H61M-S1主板不触发故障维修

技嘉GA-H61M-S1主板不触发故障维修

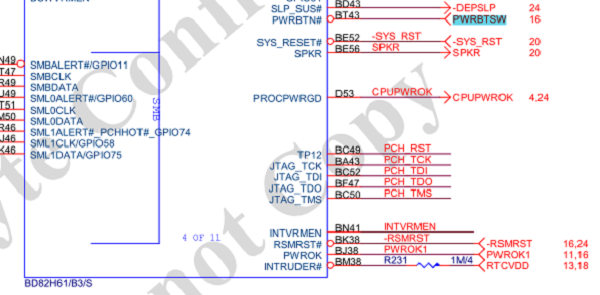

  测试RSMRST#为0V,不着急去找南桥供电,先查这个信号的来源。技嘉主板有个通病,小三极管容易有问题。找到Q58的G极,发现5V导致D极被拉低到0V,追查上级Q63的B极电压位0.9V,应该导通拉低Q58才对。



  于是短接Q63的EC,上电按开关,电源工作,一路跑码亮机。

技嘉GA-H61M-S1主板不触发故障维修

  亮机图。
