SONY VPCET-111T二修进水机不触发简单修复

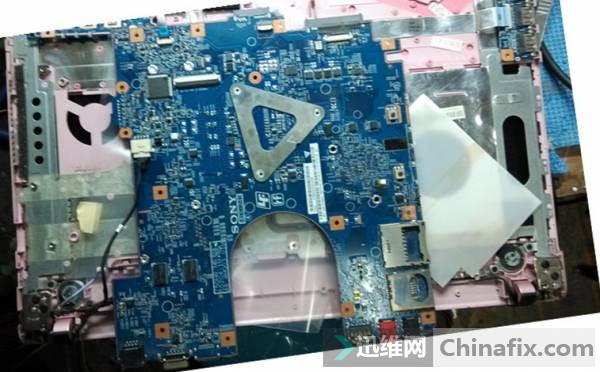

型号:SONY VPCET-111T  板号:Z50HR  进水机。

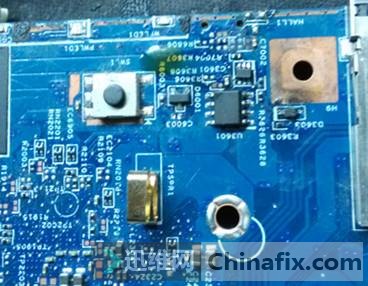

目测就触摸板下面进水,一个二级电压转换管子那边进水。





加焊了进水的几个电阻,管子,别的没动



不触发。电流先是到0.009左右,然后掉为0000,按触发到0.0004然后又掉回0000,反复按开关都是这样。介于之前的例子,接过板子,先是卸下所有能卸下的,全板打对地值,未发现明显短路。之前修过SONY的新机子,知道待机掉为0000,这个是正常的,新机子为了省电,S5状态下会关闭3VALW/5VALW以提高电池的续航能力。找了下图纸,意外的搜索到了。

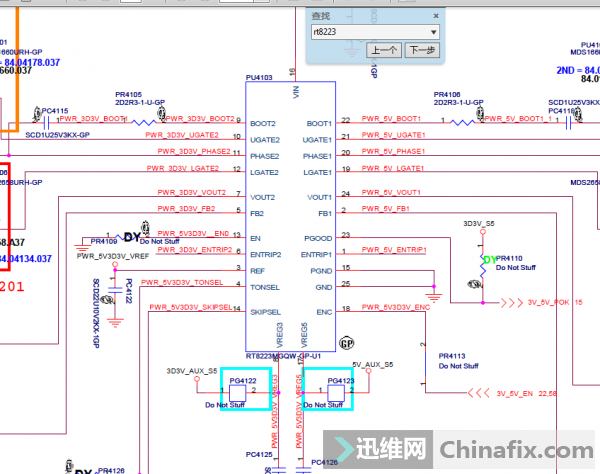

     检验3VLDO 5VLDO,发现8脚VREG3 17脚VREG5 均正常。

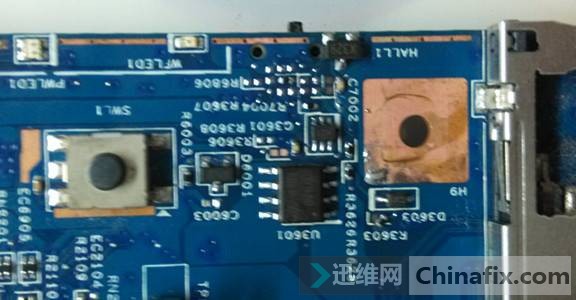

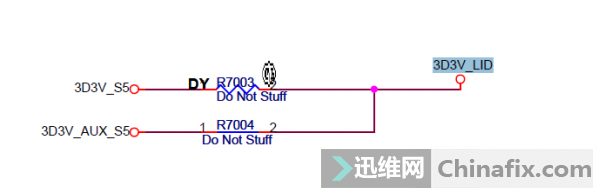

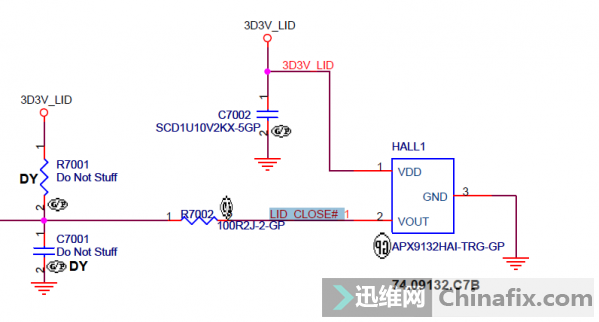

     接下来检查EC工作条件。仔细一测发现LID_CLOSE#电压只有0.014V明显不正常。追查LID_CLOSE#,到了HALL1,测了下1脚0.014V 2脚也是0.014V,肯定是哪里断线了,追查3D3V_LID。来自于R7004,图纸上没有标料号,仔细看了下铜皮,已经黑掉了,刮掉铜皮,飞了根线到C7002。






– i) E. x" w) z9 d/ B1 i. z( }+ j

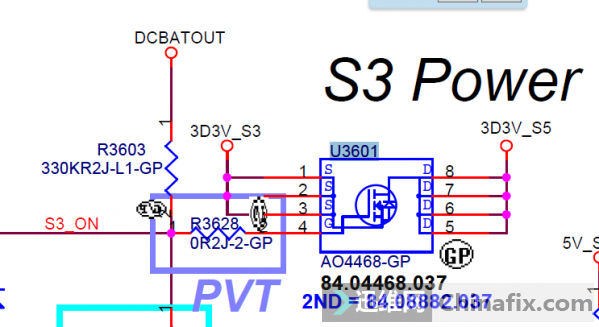

    这时候LID_CLOSE#已经有3.3V了。这时候按开关,已经可以触发了。测了下进水的那颗二级电压转换管子,发现5678脚3.3V正常,123脚0.012V左右,4脚0V。看来这边的转换开启信号有问题。查了下图纸:

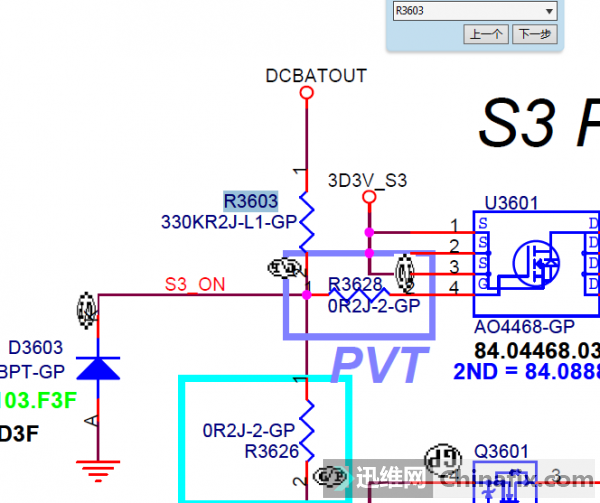

D3603两端都是0V看来是R3603坏掉的原因,拆下来一看,连接公共点的一端,焊盘已经腐蚀掉了,挂掉铜皮,换了颗100K欧姆的上去,U3601 已经完全导通。

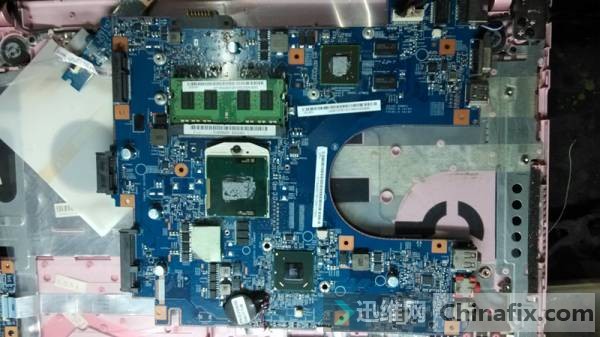

  上U上内存,机子已经点亮。
