HIP6012 DATASHEET讲解

更新时间:2013-08-29 10:15:53

 一、 概述
1、HIP6102是一个脉宽调制同步整流器,它为高性能的微处理器应用所需的DC-DC转换提供了一个最优化的控制和保护。
2、它主要用于在DC-DC的电路中驱动两个N沟道的MOSFET。
3、HIP6102整合了控制、输出调整、监控和保护的所有功能。

二、 特性
1、可驱动两个N-CHANNEL MOSFETs。
2、输入电压可以是5V或12V。
3、 可设计成简单的负反馈控制。
4、 瞬时响应速度快。
5、 精确的输出电压调整。
6、 过电流保护。

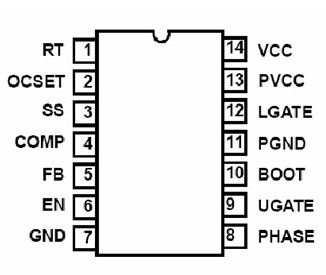

三、TOP VIEW

 TOP VIEW

四、各Pin脚信号描述

1、 RT (PIN 1)
这个Pin主要用于振荡器开关频率的调整。标准为200KHZ,若要调整这个频率时可外接一个电阻器。调整频率有两种方法:降频和升频。升频时电阻器另一端接GND。
公式为:

 RT (PIN 1)
降频时电阻器另一端接+12V。
公式为:

降频公式

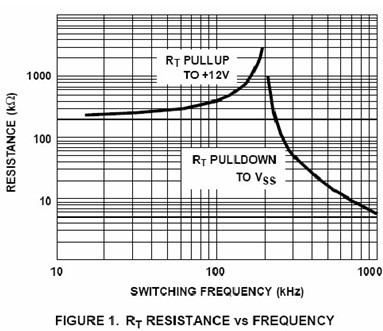

下图是典型的曲线图:

典型曲线图
2、OCSET (PIN 2)
过电流设定,这个Pin通过一颗电阻Rocset连接到
上位MOSFET的漏极D。
根据Rocset、内部200µA电流源Iocs和Mosfet的
开启阻抗rDS(ON)可立一等式:
开启阻抗rDS(ON)可立一等式

3、SS(PIN 3)
这个Pin主要用于设定SoftStart的启动时间,它通一颗电容连接到GND。HIP6012内部电流源
10µA会对电容进信充电来设定其启动时间。
4、COMP(PIN4) and FB(PIN5)
COMP和FB是erroramplifier的两个外接Pin,FB是反相输入,Comp是输出。这两个Pin用来组成反馈回路和补偿回路。

5、EN (PIN 6)
这个Pin为允许信号,当这个Pin被下拉到1V以下时,HIP6012将关闭。在关闭状态,Soft StartPin将放电,UGAGE和LGATE停止输出。
6、GND (PIN 7)
这个Pin是HIP6012的信号地,所有信号都以这个PIN为参考。

7、PHASE (PIN 8)
这个Pin连接到上位MOSFET的源极S,用于监控通过该Mosfet的电流,这个Pin也为Mosfet的栅极G提供一个反回路径。
8、UGATE (PIN 9)
这个Pin连接到上位Mosfet的栅极G,用来驱动
UP Mosfet。

9、BOOT (PIN 10)
这个Pin提供UPMosfet的偏置电压,在这个Pin上会使用bootstrap的电路产生一个适当的引导电压来驱动一个N-Channel Mosfet。

10、PGND (PIN 11)
这个Pin是电源地,LowerMosfet的源极S连到这个Pin。

11、LGATE (PIN 12)
这个Pin连接到LowerMosfet的栅极G,用来驱动Lower Mosfet。
12、 PVCC (PIN 13)
LowerMosfet驱动器的输入电源。
13、 VCC (PIN 14)
HIP6012的工作电源。

五、 功能描述
1 初始化
当HIP6012有电源输入时会自动初始化,电源输入的先后顺序不是必需的。HIP6012的PowerOnReset功能会不断地监控输入电源电压和ENPin。在两个输入电压超过POR的上限时POR功能就会启动Soft Start功能。

2、Soft Start
POR启動SoftStart,内部10µA的电流源对一个外部的电容Css进行充电直到为4V。其作用是控制输出电压不快速上升而导至过电压。
3、 过电流保护
HIP6012的过电流保护功能通过使用UpperMosfet的电阻rDS(ON)来监控电流,这种方法既提高了效率也减少了成本。当电流超过Rocset设定的值时,它会重新启動SoftStart功能,这种动会做三次,若还是过电流,
就会关闭转换器。

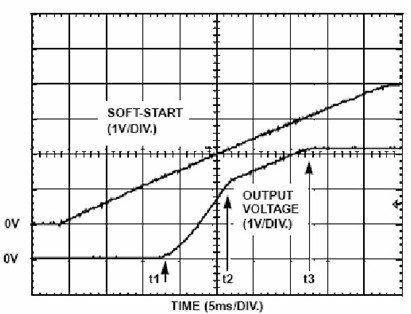

4、SoftStart典型曲线图:
 SoftStart典型曲线图

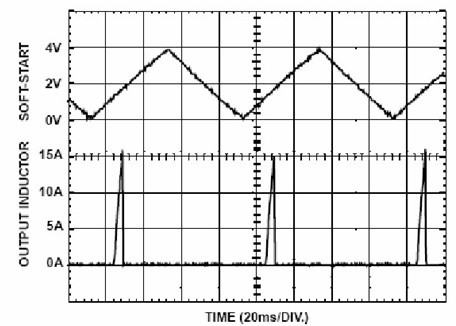

5、OverCurrent典线图:

OverCurrent典线图:
6、回馈补偿
回馈网络主要有两个部分组成ZFB和ZIN,其中ZFB有C1、C2和R2组成,ZIN有R1、R2和C3组成,其作用主要是为输出提供一个稳定的、高带宽的回路。

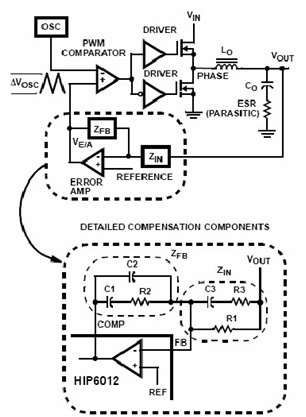

7、电压模式回馈补偿设计原理图


电压模式回馈补偿设计原理图
8、BootStrap电路
BootStrap电路一般有二极管DBOOT和电容CBOOT组成,其中CBOOT连接HIP6012的BOOT Pin和
PHASE Pin,DBOOT连接HIP6012的VCC Pin和BOOT Pin。BootStrap电路的作用是用来推动较高的Gate电压来推动Upper Mosfet工作。

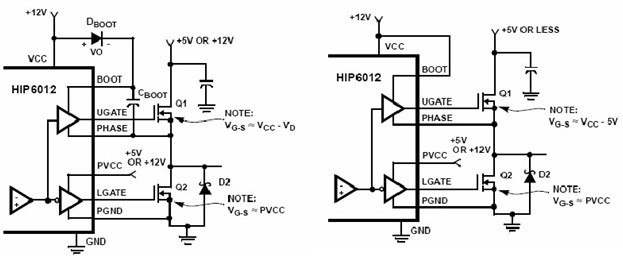

9、BootStrap电路原理图:
 BootStrap电路原理图: 21

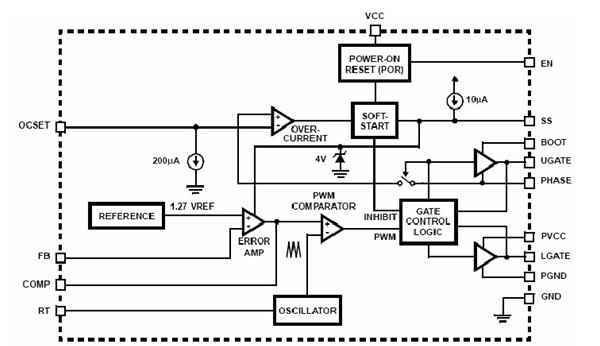

六、内部框图

内部框图

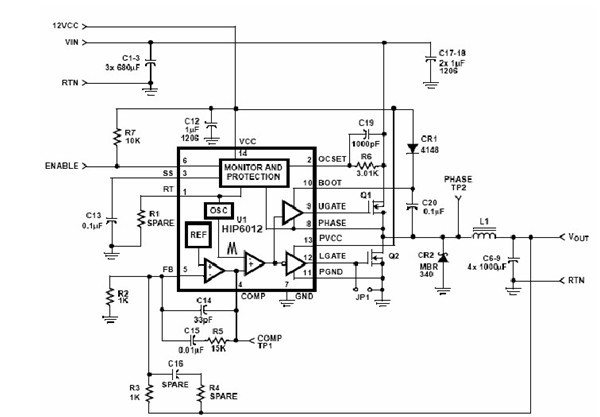

七、典型应用电路

典型应用电路图
