ACC MB专案分析 1.0 TC Whale Wang

  1.0 TC Whale Wang

案例名称 P5VDC-X 零零                                        日期 2007-12-6

主板 型号 S/N L1问题描述 用料情况 L2问题描述 信号 位置号
P5VDC-X 67M0ACH93539 00 NC 00 HA`HD CPU座

初始问题判断Chendys Chen
1:目视主板槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PU30 PIN:4的3VSB PIN:3的5VSB.
3:上CPU,80卡,进行上电运行看80卡的代码[00].
4:[00]分析,一种[00]是由于CPU没有工作造成的[00]我们称之为全0,它一般是CPU的工作条件没有形成如VCORE电压,CPURST# CLK等.还有一些是SC`NC损坏造成的总线挂起,如南桥的NMI#和北桥的HOLD等信号.以CPU没工作为主要表现形式.
5:另外一种[00]就是CPU已经工作了但是没能正常运行下去属于[C0`D0]之前的代码.造成这种[00]的一般是数据或地址在传送过程中丢失或被修改引起的.通常我们能在DEBUG CARD 的地址和数据显示管上看到数字.这代表CPU已经发出了地址和读出了代码.问题多出现在各类芯片的连接通道上.
维修流程

目视
CPU电压
首先进行[00]种类的判断,

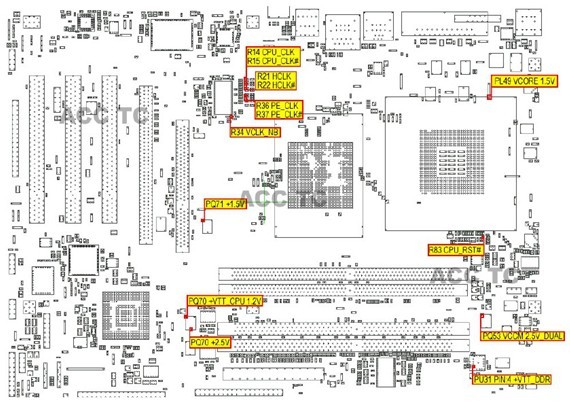

用示波器探针量测PL49 PIN:1处的VCORE是否正确1.5V左右
CPU频率
量测R15`R14 PIN:1 CPU_CLK 100MHZ,
CPURST#
量测CPU_RST# R83的PIN:2处是否正常1.2V以上在触动RSTBTN#且有跳动.以上为CPU工作的一些基本条件.(VIA芯片组DEBUG CARD可以看到CPU发出的地址和BIOS发出的数据)如条件成立可以认定为[00].是数据或地址在传送过程中丢失或被修改引起的.在更换BIOS无效后问题可以锁定在高端总线NC和CPU上因此NC工作所需要的电压和频率是必不可少的.

NC电压
1,VTT_CPU为1.2V PQ70的 PIN:3
2,PQ71 PIN:3的1.5V,
3,PQ53 PIN:3的VCCM 2.5V
4,PU31的PIN:4 VTT_DDR 1.25V等
NC频率
1,HCLK:R22`R21 PIN:1的100MHZ
2,PE_CLK:R37`R36 PIN:1的100MHz,
3,VCLK_NB R34的PIN:2.
经以上测量排除了NC的外在原因,问题基本上可以锁定在北桥芯片和CPU座上了.用力反复按压CPU来检测是否有虚焊(看DEBUGCARD上的代码在用力按压CPU的时候和松开的时候是否有变化,如有变化或情况变好表示CPU座有虚焊,无变化可以考虑NC芯片损坏)用力压CPU座可恢复正常(可能虚焊).那么是CPU座造成00的可能性最大.
更换CPU座,重开机运行OK.
