华硕P8H61主板有待机不触发 电脑开机没反应故障维修


主板型号:华硕P8H61 R2.0

故障现象:有待机不触发,电脑开机没反应

维修过程:

  拿到主板后,用万用表测得有3.3V待机电压,触发开关无任何反应,短接电源强制开机有反应,所以怀疑从IO发出的开机信号没有传到电源,因没有图纸只能动手跑线路。

  自己自制了一条带针的导线,连接从IO开机信号输出脚到电源开机脚,触发主板开机键,正常开机,说明线路有问题。

电脑开机没反应维修 图1
华硕P8H61主板有待机不触发 电脑开机没反应维修 图1

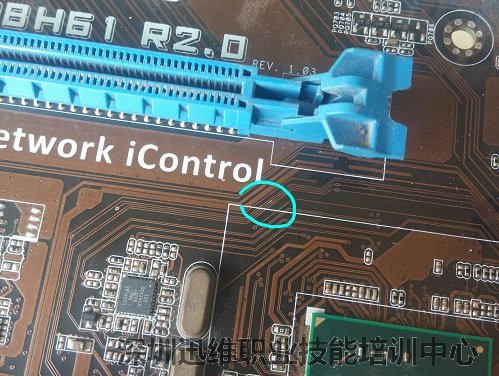

  仔细观察主板,发现主板上圆圈位置的阻焊漆掉了,受潮线路被氧化断了。

电脑开机没反应维修 图2
华硕P8H61主板有待机不触发 电脑开机没反应维修 图2

  因为铜箔断开的距离较短想把阻焊漆刮一点用焊锡连接一下,试了三次不成功。

电脑开机没反应维修 图3
华硕P8H61主板有待机不触发 电脑开机没反应维修 图3

电脑开机没反应维修 图4
华硕P8H61主板有待机不触发 电脑开机没反应维修 图4

电脑开机没反应维修 图5
华硕P8H61主板有待机不触发 电脑开机没反应维修 图5

  也许是我技术不到家,没办法看来只能飞线解决了。

电脑开机没反应维修 图6
华硕P8H61主板有待机不触发 电脑开机没反应维修 图6

  飞线完成后,用万用表测一下,线路通了。

电脑开机没反应维修 图7
华硕P8H61主板有待机不触发 电脑开机没反应维修 图7

  装上配件开机测试,风扇转了,正常开机了。

电脑开机没反应维修 图8
华硕P8H61主板有待机不触发 电脑开机没反应维修 图8

  至此,华硕P8H61主板有待机不触发,电脑开机没反应故障排除,维修结束。

电脑开机没反应维修 图9
华硕P8H61主板有待机不触发 电脑开机没反应维修 图9
    本文作者:迅维-林工(微信号:ganCPU
