主机板自動斷電解說

 主机板自動斷電:首先要從BAT電壓說起

眾所周知BAT電壓是用來啟動晶振的電壓,也是用來給COMS供電的電壓,BAT電壓是怎樣得來的呢?它為什么要給COMS供電?

BAT電壓是由5VSB轉換而來的.當主机板不通電時,BAT電壓是來自主板上的電池電壓,由于電池不間斷地為主板提供電壓,所以主板上的32.768KHZ一直在工作,所以我們在什么時候幵机,都可以看到CMOS設置沒有改變,從而提高了工作效率!

BAT供電電路

5VSB

接替VBAT給CMOS供電.

提供3VSB.1.8VSB

為ICH2,SIO,CNR及其它元件提供初始化電源.

5VSB本是電源自帶的,所以當主板在插上電源的時候,主板本身沒有通電,而5VSB電壓已經給主板加上電壓!

關於5VSB

BAT供電電路
ATX提供3.3v, +5v,-5v,+12v,-12v.
為主板各部分提供驅動電壓.
提供1.8v,2.5v等 轉化電壓和參考電壓
PWBTIN為SIO收到的脈沖信號.(5V的瞬態電壓)
PSON#為SIO所發開機信號.該信號用於激活ATX的3.3v,+/-5v,+/-12v.
3.3v為激活後輸出到主板的電源.
CPU_PWRGD信號由PWROK和VRM_PWRGD做與邏輯運算後得到.
RESET#信號由north bridge發出給CPU.在確認CPU_PWRGD信號有效後,開始對CPU寄存器置位.

.關於5VSB

加電流程
加電流程

邏輯電壓
邏輯電壓

這是VID0-VID4信號,有了這個信號后我們插上CPU才可以工作.

VID0-VID4信號,

由上面我們可以知道主板的加電原理,當主板加電后為什么會有自動斷電的現象,下面我們就對自動斷電的故障來解說.

一般來說主机板自動斷電主要是由CPU電壓,CLOCK信號,RESET信號和控制信號或中斷信號造成的.主板自動斷電影響的信號很多.
我們首先從VCORE電壓講起:由于現在都是用P4CPU,大家也都知道一般P4CPU的核心工作電壓是1.75V.這個工作電壓是可以調的.一般調的都是VID(0-4)的信號.所以說如果CPU的核心工作電壓不正確.會導致主機板自動斷電.

VCORE電壓

在上圖我們可以看到INTA#,INTB#,INTC#,INTD這几個信號,如果這几個信號不正確,都會導致自動斷電.


INTA#,INTB#,INTC#,INTD
INTA#,INTB#,INTC#,INTD

其中這幾個信號也可以影響主机板自動斷電.
INTA#,INTB#,INTC#,INTD

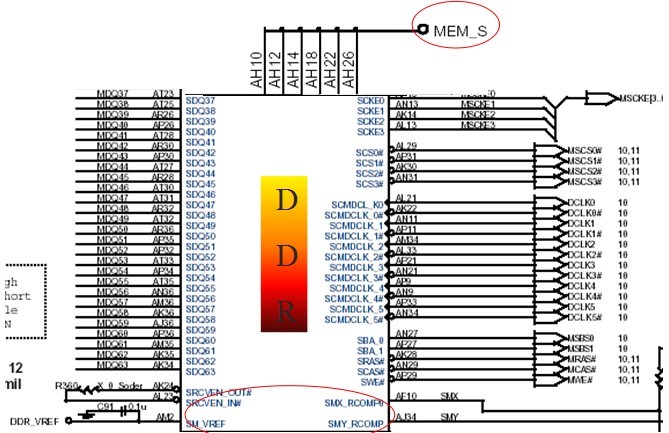

DDR
478
801DB

Bios

從上面可以清楚的知道主机板自動斷電就有哪些信號所影響.可能不太全面,希望各位維修員在以后的修板過程中多多總結經驗.
