图解贴片拖焊过程

更新时间:2015-12-05 09:45:50

  进行贴片焊接有效的方式是拖焊。如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接。
  在焊接前我们特别提到以下工具:

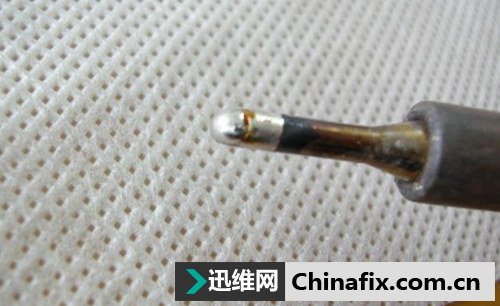

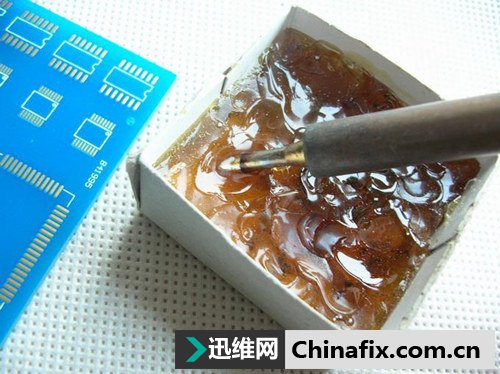

  最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!
  具体焊接过程如下:

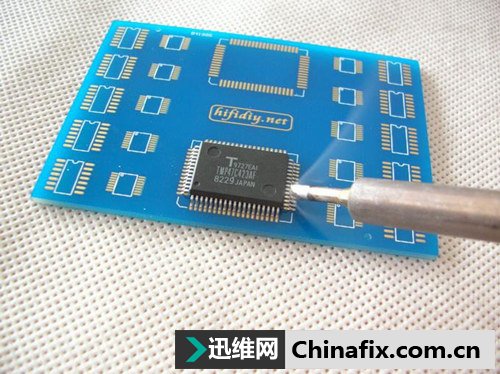

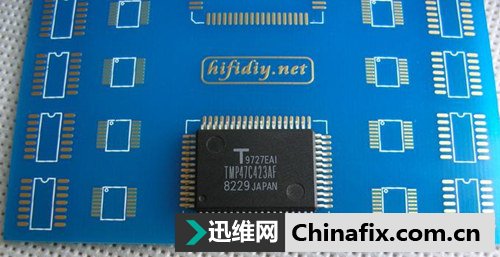

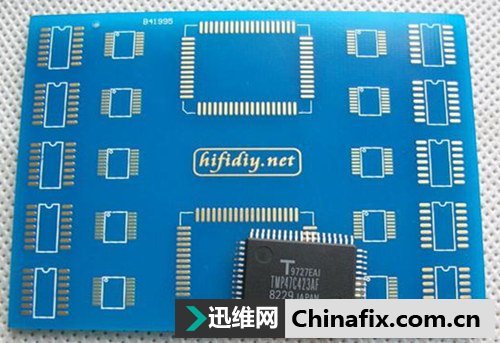

  首先,把IC平放在焊盘上;

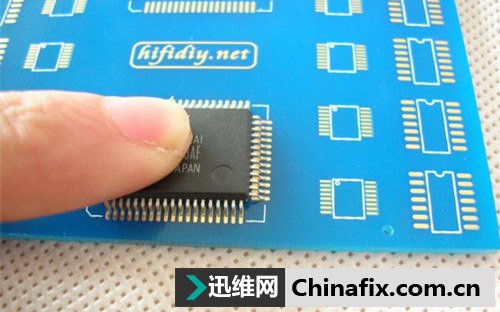

对准后用手压住

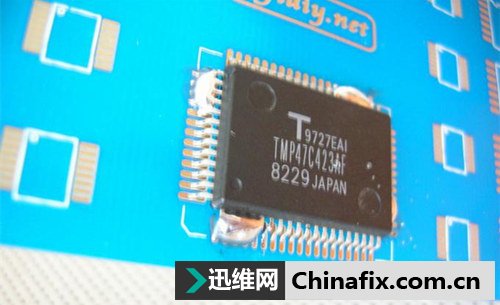

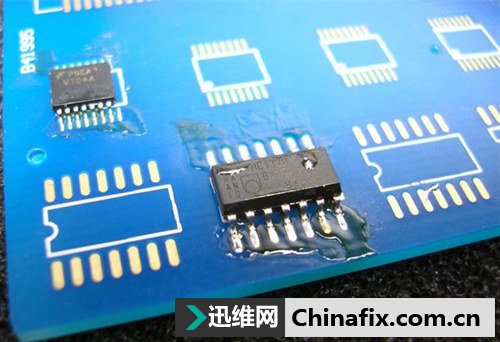

  然后,使用融化的焊丝随意焊接IC的数个脚来固定IC;

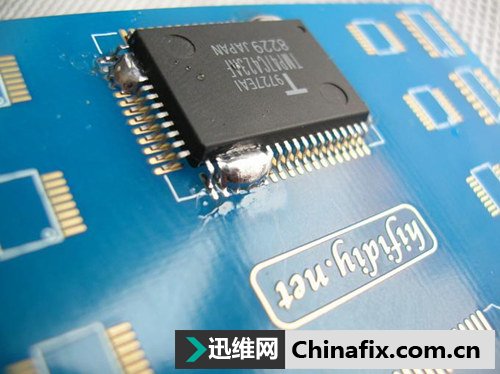

四面全部用融化的焊丝固定好

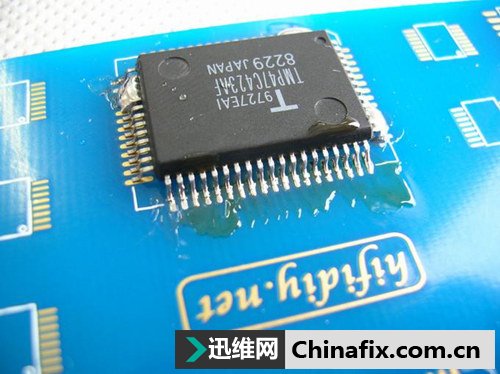

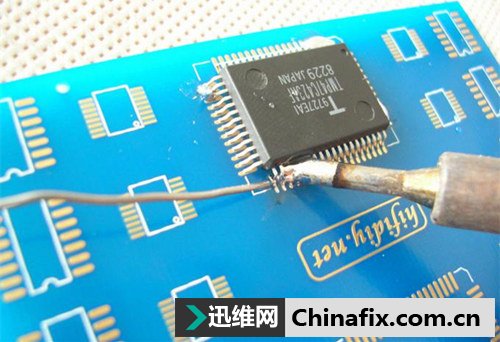

固定好后在IC脚的头部均匀的上焊丝

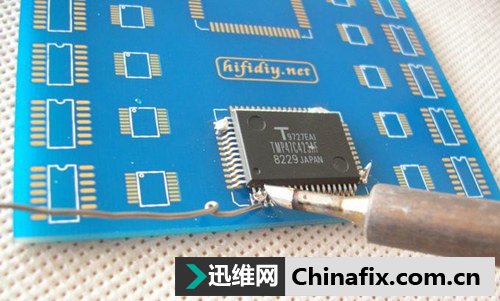

四周全部上焊丝


  接下来,就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动;

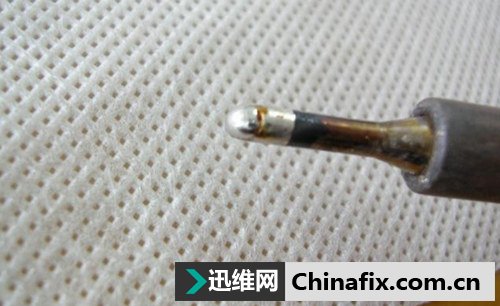

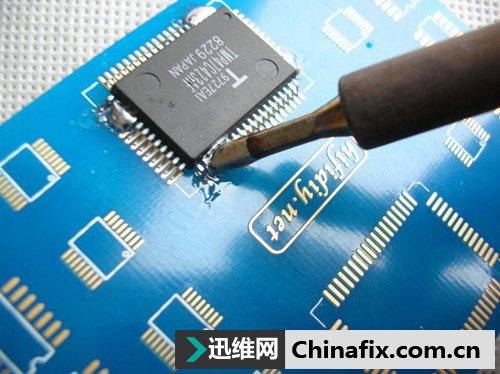

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分

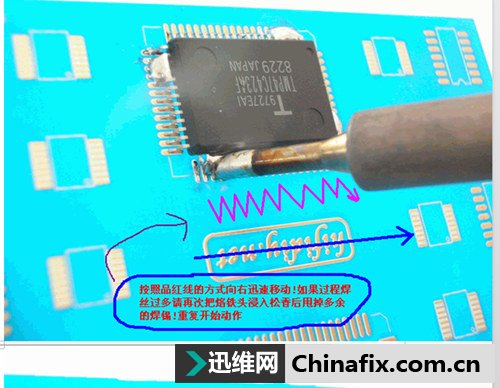

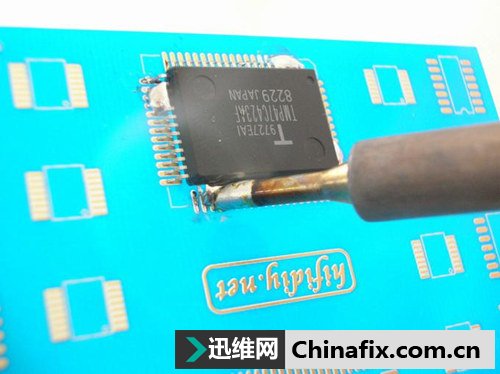

  接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动;





重复以上的动作后达到以下的效果


四面使用同样的方法

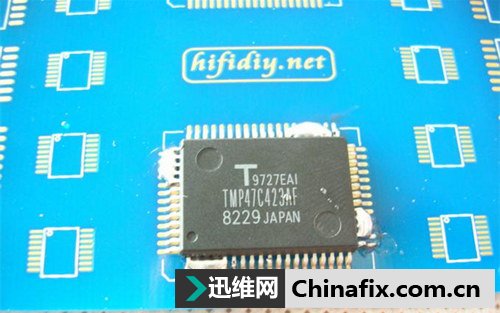

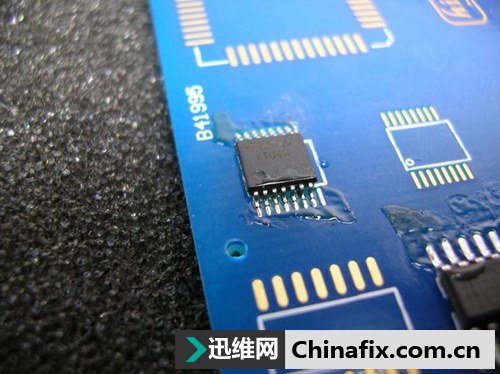

固定贴片



粘上焊锡

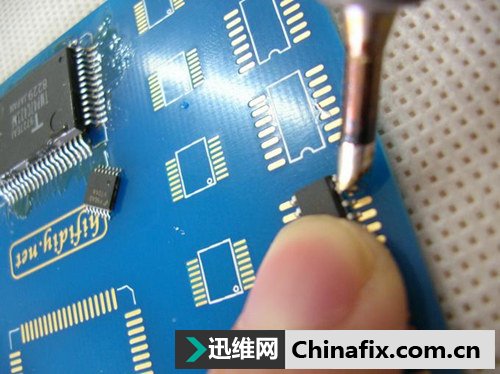

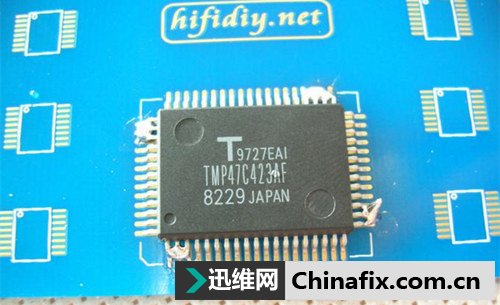

固定IC脚

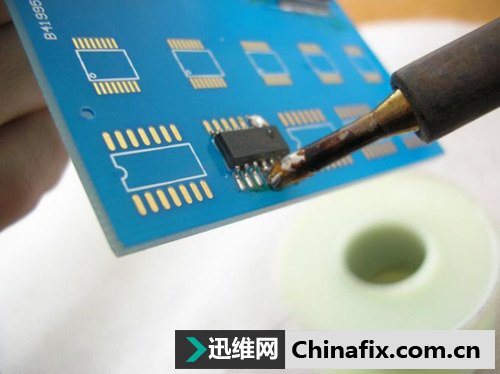

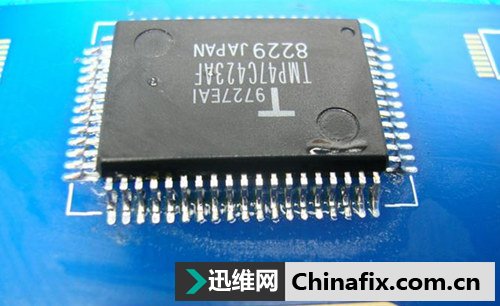

拖焊

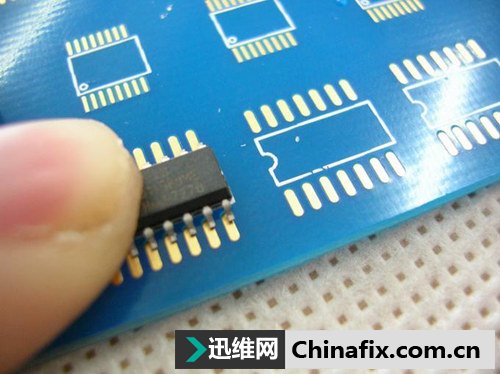

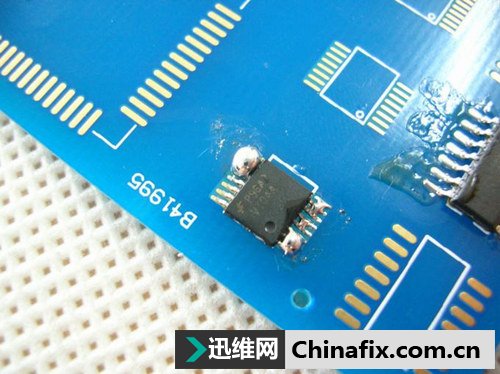

SSOP的操作

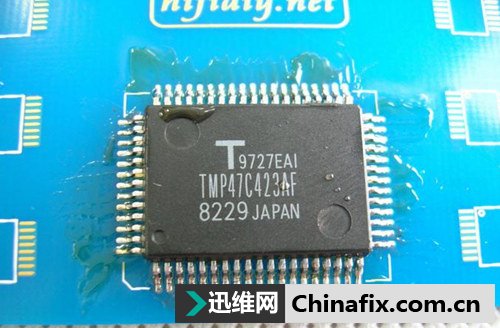

焊接完成后的效果

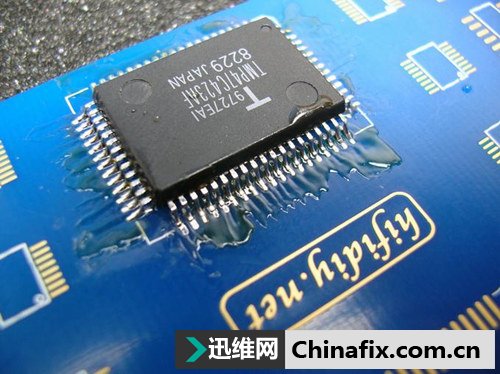

表面很多松香



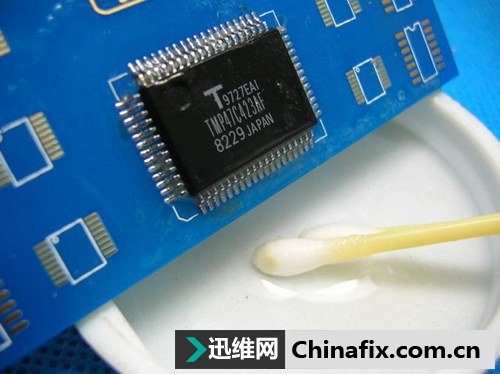

用酒精清洗



最终的效果
