三星UA55C6200UF红灯闪不开机故障维修

更新时间:2016-12-29 浏览量:800

  【机器型号】:三星UA55C6200UF

  【故障现象】:在收看中突然关机,红灯闪无声无光,继电器每5秒“嘀嗒”响一次。

  【维修过程】:

  晚上没事拆开研究研究,上网查资料只查到电源板图纸和部分检修流程。

  测量STBY电源5.2V始终正常,电源板待机控制电压1.5V每秒降低一下,电源板输出5.3V、12V、17V也随之变化。

  拔掉灯线、断开逻辑板、按键板等故障现象不变。

  资料上讲拔掉电源板到主板的18P连线背光应该点亮,实际情况并非如此,拔下后通电主电源不工作、背光不亮。

  拆下电源板观察待机控制端上拉电阻RB852未安装,取10K电阻焊上,通电背光点亮,主电源各输出正常,说明电源板没有问题。

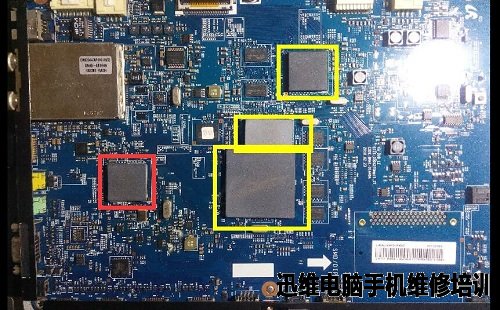

  恢复电路通电检修主板,嘀嗒嘀嗒继电器还是一直响,10分钟后摸各芯片温度发现只有一个(下图红框)微温,其它冰凉。

图1 三星UA55C6200UF红灯闪不开机维修

  显然是其它几个芯片没有工作,而没有供电的可能性最大。网上查不到主板的图纸资料,只能自己摸索着修。

  有人说刷机,根本不开机怎么刷机。

  继续抚摸发现IC1011温度偏高,大约60度左右。

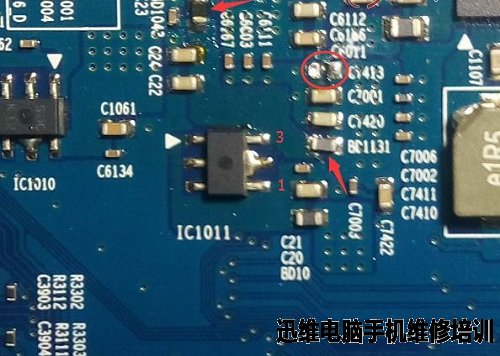

图2 三星UA55C6200UF红灯闪不开机

  IC1011印字SOZ JY2,没有查到资料。仔细观察周围布线应该是一个电源控制管或稳压器,测量1脚 5.2V ,2脚接地,3脚0.2V左右不稳定,其它脚无电压,3脚外接有两个电感和若干电容,应该是输出,断电测量3脚对地电阻几乎是0。吹下BD1042、BD1131两只电感,再测量3脚对地电阻很大了,而BD1131右端对地阻值为0,焊上BD1042通电,3脚输出3.3V,证实IC1011是个稳压IC。

  下一步就是排除短路问题了,找一节18650锂电,负极按在高频头外壳,正极接表笔线往BD1131右端一戳,立刻发现一缕青烟从C7413上袅袅升起。找一个近似电容代换之,通电开机背光点亮,悦耳的开机音乐响起…………

  这种大电流烧机法解决元件短路问题是比较简单有效的,但要注意所采用的电压不要太高以低于电路正常工作电压最好,但要较高的电流输出能力,一般3V以上的电路贴片滤波电容短路的多,还要眼快手快,已发现冒烟变色等异常立即断电,以免线路铜箔烧糊。
