山寨版三星液晶显示器开机黑屏故障维修

更新时间:2016-12-03 浏览量:425


  机器型号:三星17吋液晶显示器

  故障描述:开机屏刚有点儿亮就黑屏的故障

  维修过程:

  客户的一台山寨三星17吋液晶显示器,出现开机屏刚有点儿亮就黑屏的故障。此机是CCFL灯管背光,经查为背光灯管老化而致黑屏。此显示器是做监控用,每天开机时间过长是导致灯管老化的原因。为提高背光寿命,将CCFL更换为LED背光,拆机改造过程如下。

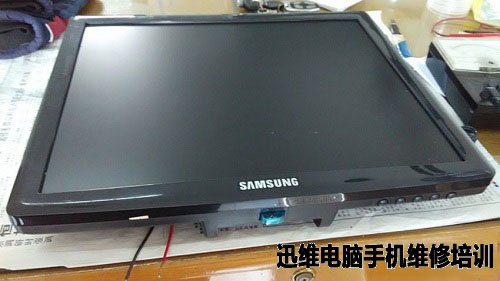

  机子外观。

三星液晶显示器开机黑屏故障维修 图1
三星液晶显示器开机黑屏故障维修 图1

  撬开前面框。

三星液晶显示器开机黑屏故障维修 图2
三星液晶显示器开机黑屏故障维修 图2

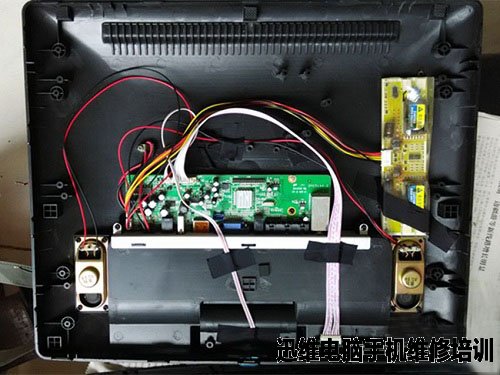

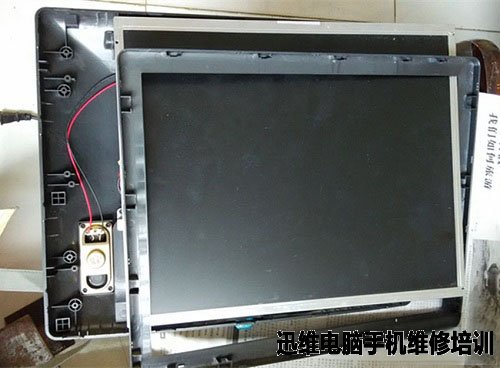

  拿开显示屏可见主板及背光驱动板。

三星液晶显示器开机黑屏故障维修 图3
三星液晶显示器开机黑屏故障维修 图3

三星液晶显示器开机黑屏故障维修 图4
三星液晶显示器开机黑屏故障维修 图4

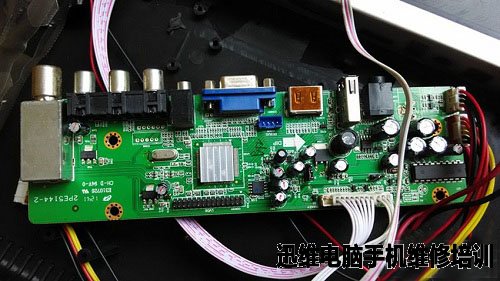

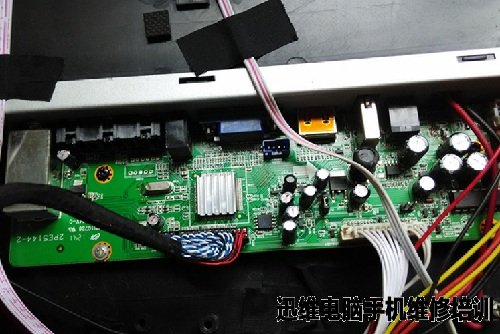

  主板。

三星液晶显示器开机黑屏故障维修 图5
三星液晶显示器开机黑屏故障维修 图5

  主板换个角度。

三星液晶显示器开机黑屏故障维修 图6
三星液晶显示器开机黑屏故障维修 图6

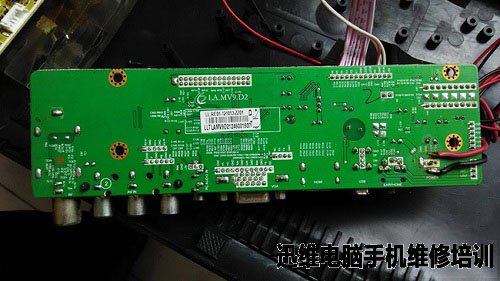

  主板焊接面。

三星液晶显示器开机黑屏故障维修 图7
三星液晶显示器开机黑屏故障维修 图7

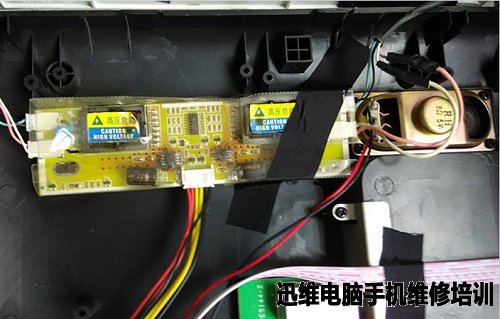

  CCFL驱动板。

三星液晶显示器开机黑屏故障维修 图8
三星液晶显示器开机黑屏故障维修 图8

  驱动板。

三星液晶显示器开机黑屏故障维修 图9
三星液晶显示器开机黑屏故障维修 图9

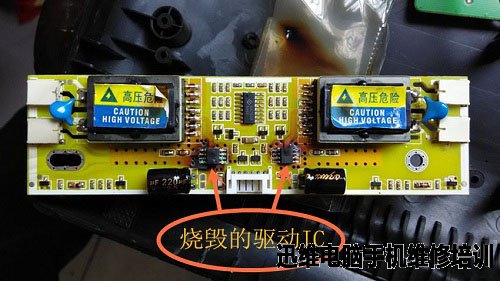

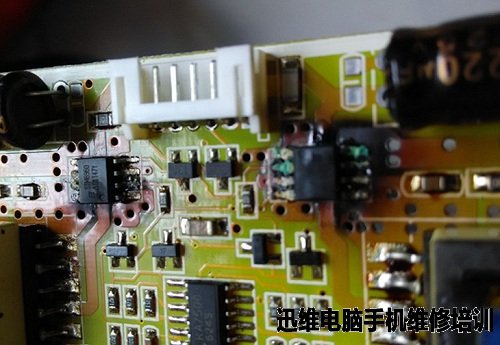

  驱动板特写。

三星液晶显示器开机黑屏故障维修 图10
三星液晶显示器开机黑屏故障维修 图10

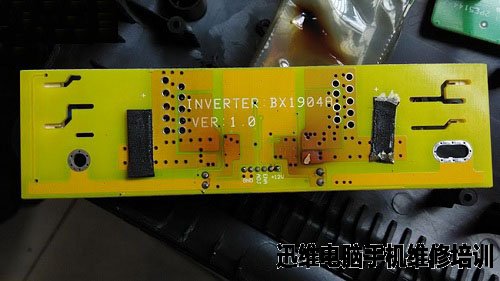

  驱动板反面。

三星液晶显示器开机黑屏故障维修 图11
三星液晶显示器开机黑屏故障维修 图11

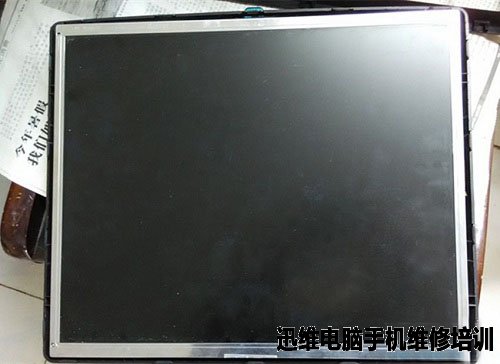

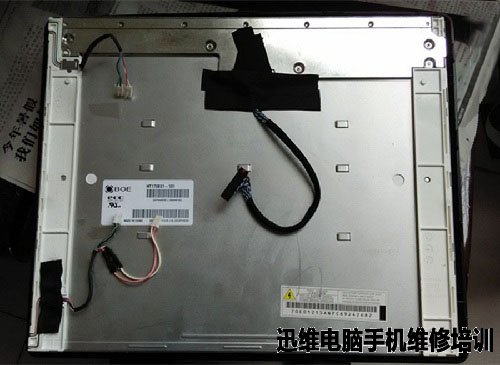

  显示屏组件。

三星液晶显示器开机黑屏故障维修 图12
三星液晶显示器开机黑屏故障维修 图12

  取出显示屏组件。

三星液晶显示器开机黑屏故障维修 图13
三星液晶显示器开机黑屏故障维修 图13

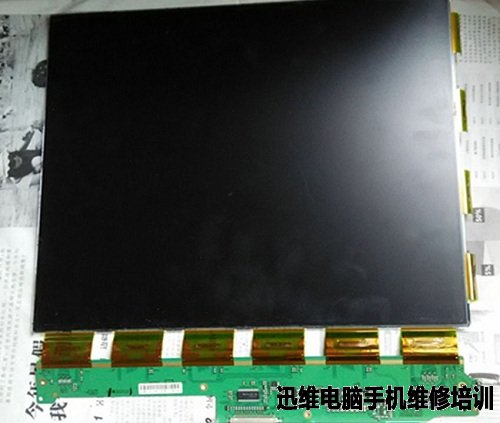

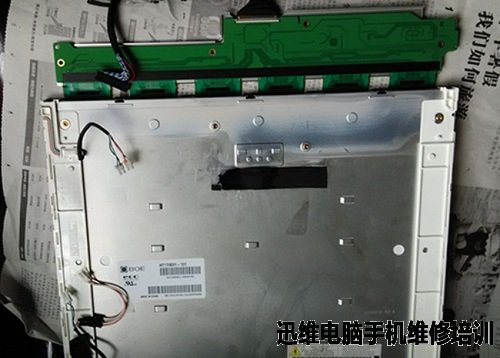

  液晶屏及驱动板。

三星液晶显示器开机黑屏故障维修 图14
三星液晶显示器开机黑屏故障维修 图14

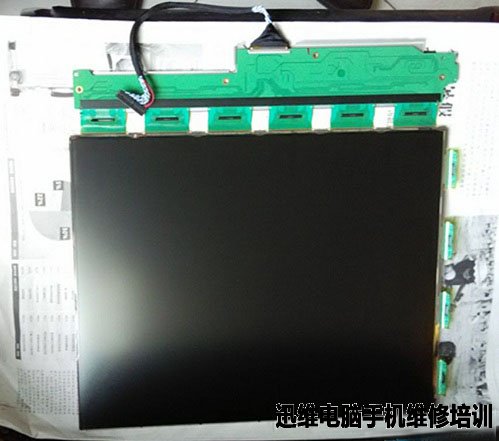

  液晶屏及驱动电路。

三星液晶显示器开机黑屏故障维修 图15
三星液晶显示器开机黑屏故障维修 图15

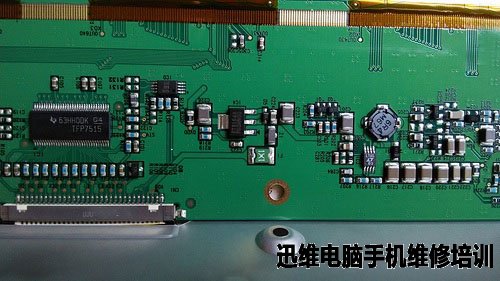

  驱动电路特写。

三星液晶显示器开机黑屏故障维修 图16
三星液晶显示器开机黑屏故障维修 图16

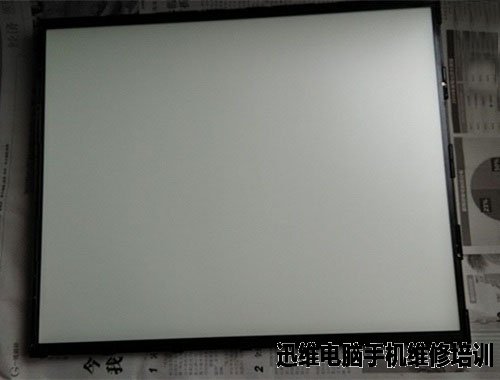

  背光板组件。

三星液晶显示器开机黑屏故障维修 图17
三星液晶显示器开机黑屏故障维修 图17

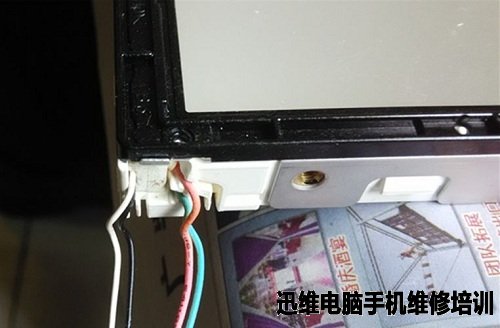

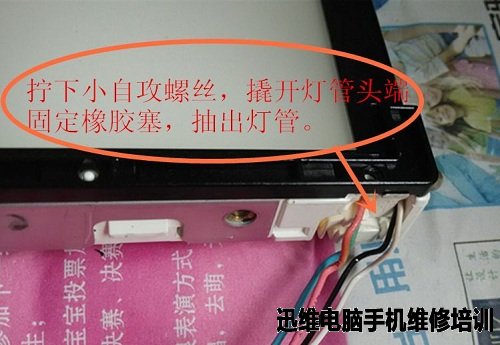

  取出CCFL灯管。

三星液晶显示器开机黑屏故障维修 图18
三星液晶显示器开机黑屏故障维修 图18

  另一边与上面同样操作。

三星液晶显示器开机黑屏故障维修 图19
三星液晶显示器开机黑屏故障维修 图19

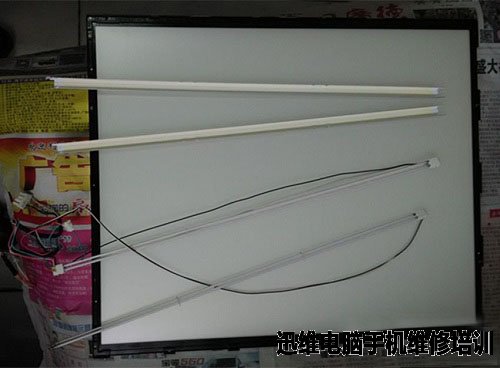

  取出的灯管。

三星液晶显示器开机黑屏故障维修 图20
三星液晶显示器开机黑屏故障维修 图20

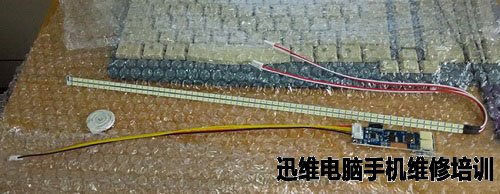

  新的LED改造组件。

三星液晶显示器开机黑屏故障维修 图21
三星液晶显示器开机黑屏故障维修 图21

  LED驱动板。

三星液晶显示器开机黑屏故障维修 图22
三星液晶显示器开机黑屏故障维修 图22

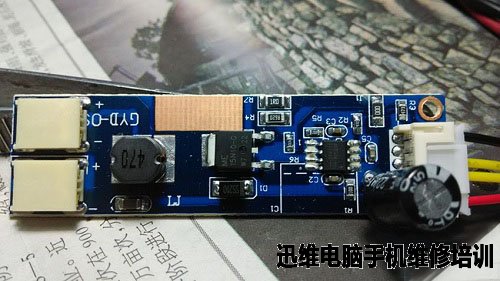

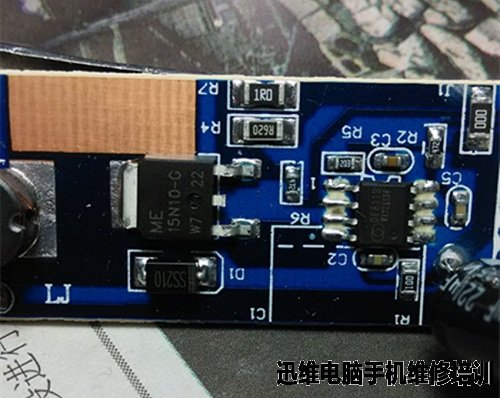

  LED驱动特写。

三星液晶显示器开机黑屏故障维修 图23
三星液晶显示器开机黑屏故障维修 图23

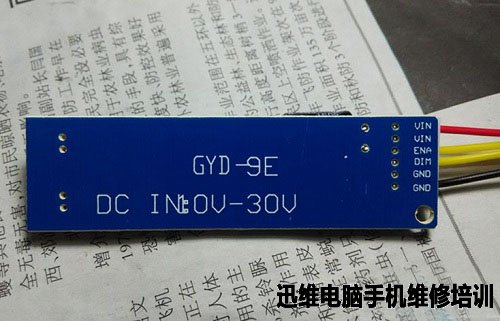

  LED驱动板反面。

24
三星液晶显示器开机黑屏故障维修 图24

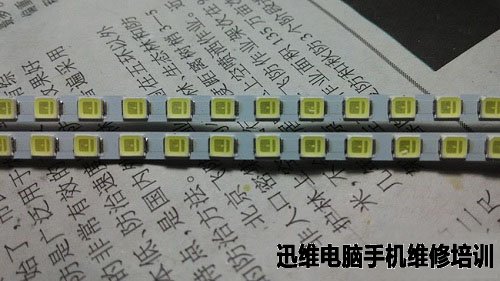

  LED灯珠。

三星液晶显示器开机黑屏故障维修 图25
三星液晶显示器开机黑屏故障维修 图25

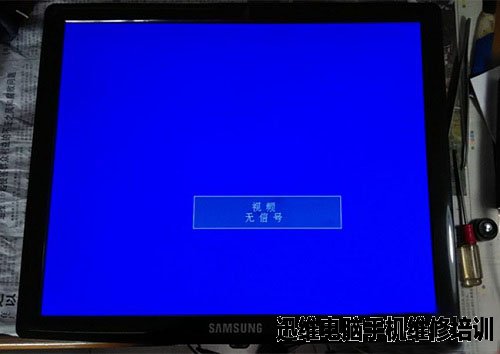

  组装好LED组件,安装好各接线,试机正常。观察发现屏亮度有提高,色彩略偏蓝,至此维修结束。

三星液晶显示器开机黑屏故障维修 图26
三星液晶显示器开机黑屏故障维修 图26
