笔记本二期,3V5V待机和掉电维修(有图有真相)

来源:电脑维修培训 发表时间:2014-03-15 浏览次数:

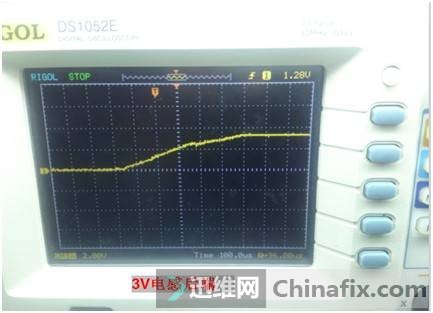

 今天阿林一块全板(统货板) 纬创 FOOSE 15MB-1 看下主板有没有掉电,发现有几处动过的地方,查PDF图纸,把缺的几个件补上去吧,用万能表打值,发现充电芯片那边上下MOS没短路,打值正常,然后到3V 5V 电感打值正常,上下MOS也没事,直接上电,电流到0.01-0.02看来看来公共点正常,在待机电流不上,果断去打3V 5V待机电感,5V电压正常,3V只有1.2V,

3V5V待机和掉电维修

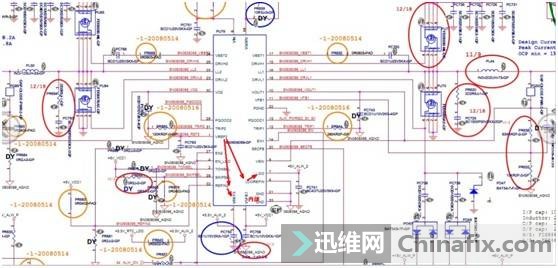

打开待机芯片图纸,位置号PU79,查芯片的工作条件
3V5V待机和掉电维修

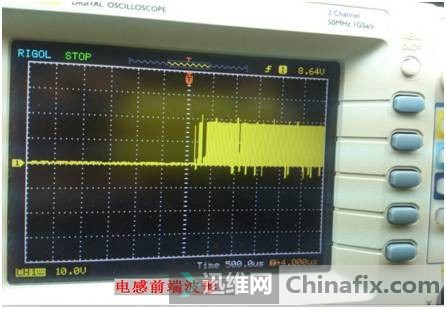

VIN脚18.8V EN2 EN_LDO脚都3.3V VREF2脚2V VREF 3V LDO 5V 好吧,说明PWM有问题,示波器出马,立马秒杀。
3V5V待机和掉电维修
3V5V待机和掉电维修

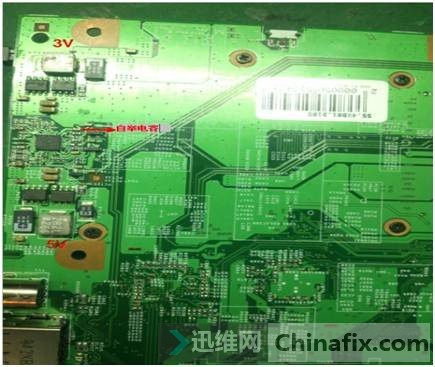

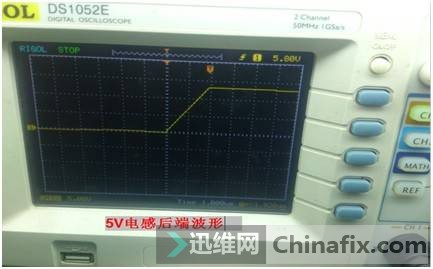

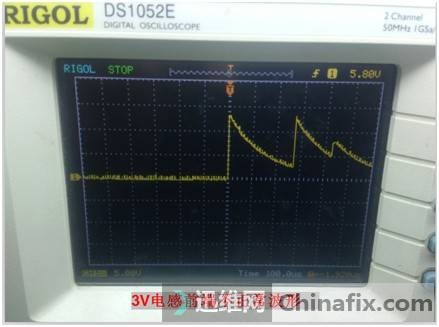

原来自举不足搞的鬼啊,从料板上找一个,换上去就搞定了,随便把阿林的作业3V 5V波形也抓出来吧。
3V5V待机和掉电维修
3V5V待机和掉电维修
3V5V待机和掉电维修
总结阿林一句话:大修公共点,小修三五伏。

维修第二部分 主板掉电 0.02—0.14—0.29—0.02

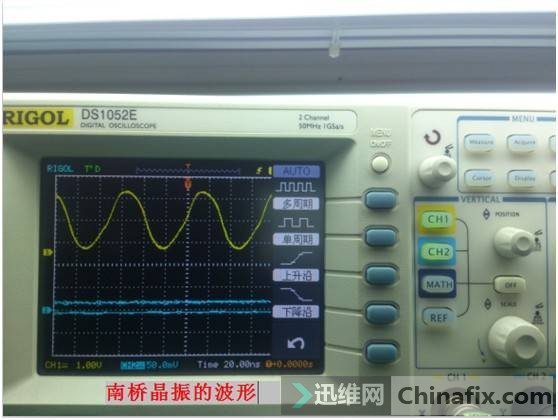

测试南桥待机 VCCSUS_3_3 电容C299 V5REF_SUS 电阻R278

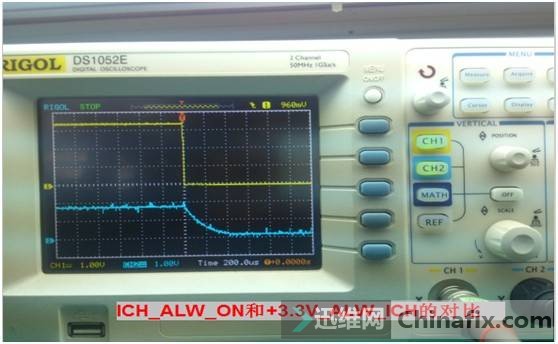

掉电下来,5V待机正常,3V就没有,我就去查RSMRST# 发现涛声依旧,没办法了,示波器双通道出马,一马当先。
3V5V待机和掉电维修
PL46 打值48 电压+1D05V_VCCP_P 总线供电
PL33 打值498 电压+VCC_CORE CPU供电
PL34 打值480 电压+VCC_CORE CPU供电
PL27 打值450 电压+VCC_CORE CPU供电
PL35 打值112 电压+1.8V_SUS_P 内存供电
PL44 打值160 电压+5V_ALW_P 待机芯片
PL50 打值112 电压+3.3V_ALW_P 待机芯片
PU83(PC784)打值187 电压+1.5V_RUN 桥供电
EC的21脚 RUN_ON SLP_S3#电压 3.3V
EC的27脚 1.8V_DDR_ON SLP_S5#电压 1.8V
SB的 D22脚ICH_RSMRST# RSMRST#电压 3.3V

3V5V待机和掉电维修
3V5V待机和掉电维修

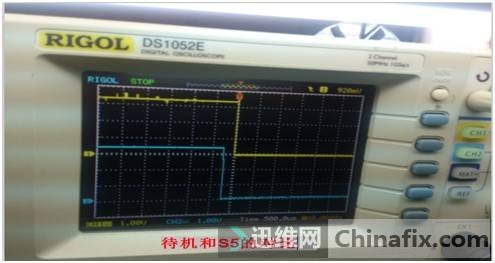

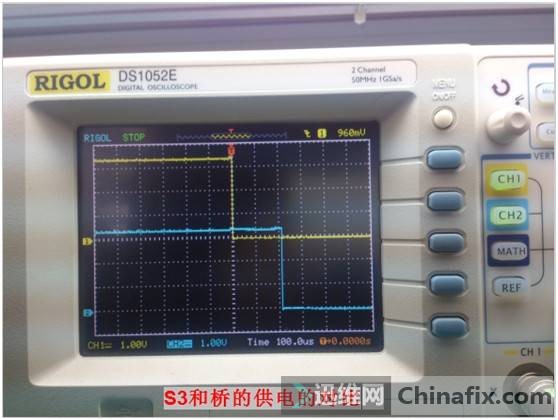

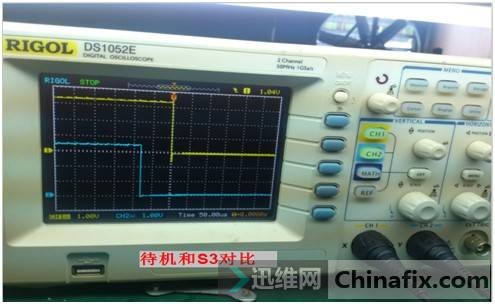

S3很供电的对比

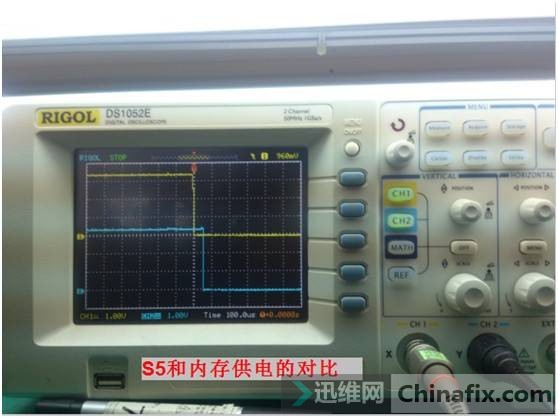

S5很供电的对比

这个时候,可以估计EC有百分之八十挂了,怕有失误的判断,就去问黄老师(黄鑫船)过来,他说:统货板,一切皆有可能。要我去抓二级电压,我鸭梨山大呀。

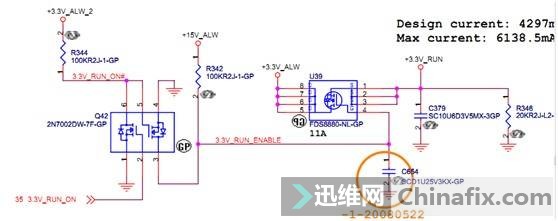

二级电压
二级电压

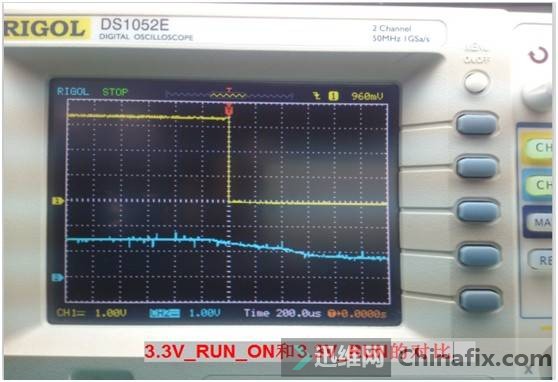

3.3V_RUN_ON和3.3V_RUN的对比
3.3V_RUN_ON和+3.3V_RUN的对比

还有2张没拍了,老师可以可以去料板上EC了,我翻来覆去在废弃的料板找到一个EC,安装上去了,奇迹出现了,电流直接上升到0.30了,然后就不上升了,我打各大电感供电都出来,时钟供电正常,就去查复位了,PLTRST 电阻R702 没电压?饼哥说:要学会逆思维的方法,反方向推理。我就查到U66芯片。

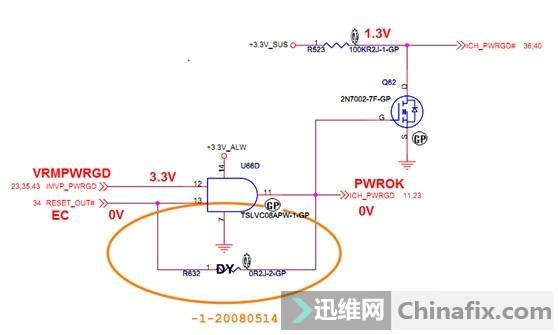

U66芯片
这下是有点麻烦了,EC是不能在换了,因为你懂得,我也不死心,想刘老师一句话:学会供电—时钟—复位,都修飞机大炮了。俺就去14脚飞线到11脚,造了一个高电平,果然电流有上升了0.38之后没变化了,看来假的就假的,造出来也不会出复位的。
