修显卡,最终成了不触发

来源:电脑维修培训 发表时间:2014-03-21 浏览次数:


 客户昨天拿来一台惠普G42笔记本,我哥接机,故障为装显卡驱动就花屏或者卡死,我哥和徒弟先软后硬,确认了硬件故障,今天到我手中。
我还没有准备开工,客户就打电话来了,说能修不,多少钱,等着用···
半小时后拆机直接看显卡,216-0774207,ATI,直接上手术台,用昨天刚设置好的新曲线加焊,让徒弟把板子固定好,我检查完毕后开启,就等着机器自己停止吧,冷却后装机测试,OK,不花了,不卡了,让徒弟鲁大师压力测试,显卡温度104度,靠,不行,拆机加铜片,纠结中考虑是否要改风扇,因为5V的供电声音太大了,换做我是客户也不愿意听到那么烦躁的声音,想了想就改个+3V电压吧,常转,于是打电话给客户,报价,客户同意,但要求速度修好,急用。好咧,没有问题,只要钱到位,机器都干碎,哈哈、

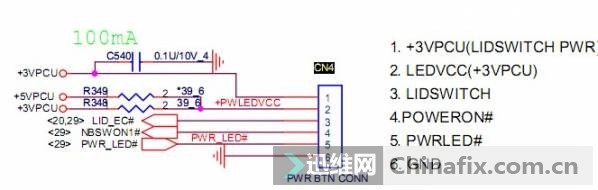

装机,按下开关,没有反应,靠,不会吧,重复几次动作后还是不行,拆机,查条件,供电时钟复位,LID_EC#,追查图纸来自CN4屏接口

100MA

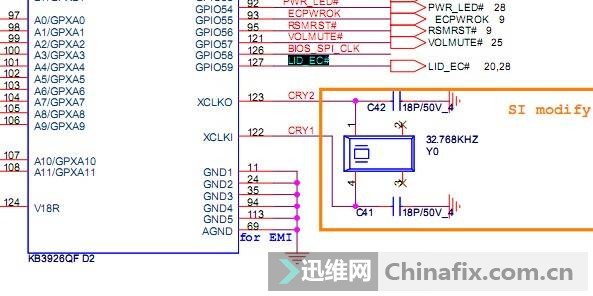

这个#是低电平有效,测量了一下EC 3.3V
测量EC

正常。不行不行,要冷静,加焊个显卡怎么会把故障变成不触发呢,断开风扇飞线,仔细观察看看是不是我动到了哪里,仔细看原来是屏接口有个针被我弄歪了(具体第几脚我没有注意看)

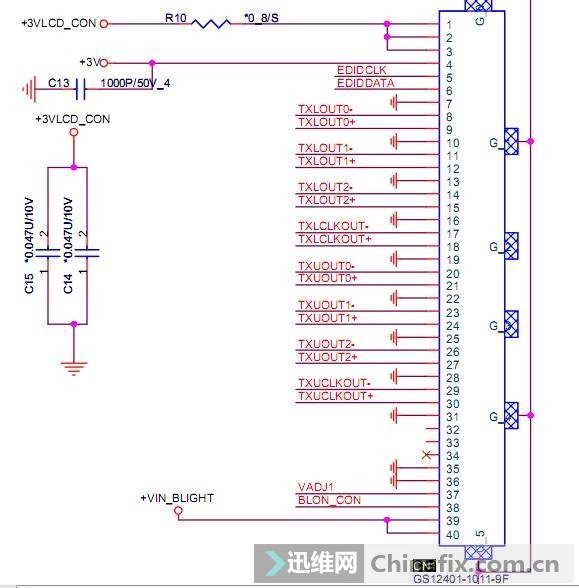

+3VLCD_CON

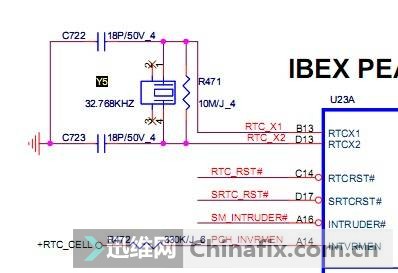

汗,扳正后还是故障依旧,故障依旧,乖乖查触发条件吧,待机很正常,0.0101 按开关后0.0134不动,指示灯没有任何反应,好吧,拿着万用表开始乖乖测量,再次供电时钟复位,当测量到南桥的晶振时发现1脚有压差1.4V
IBEX PE

4脚无电压,正郁闷中发现指示灯亮了,电流上到了,1.6了,什么情况,断电,测量是否有断线,无,加焊晶振,无果,直接找来了个惠普机器的料板,也是广达的,找个晶振换上,不用说了,好了!!!等着客户来那机器收钱吧,别问我收了多少钱,着是秘密。但是不会太低,再低下去我们这行还怎么混。

总结:客户原来的故障就是开机卡屏,花屏,显卡虚焊导致。

不触发的原因可能是我人为原因导致,更换HM55晶振后修复。
