型号:Thinkpad E40
版号：GC5A
故障：机器进水，不开机，二修机器
维修：
1. 二店接的同行机器，到我手里是裸板。+VCC_GFX_CORE供电芯片附近腐蚀断线，已经飞了一根线在上面。PU3 1.05的供电芯片周边腐蚀严重，没处理。

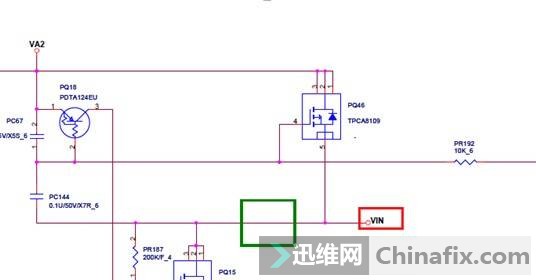

2. 加电，没有待机。隔离电路未通。VIN没有电，PQ46没有导通。查pin4脚开启信号。

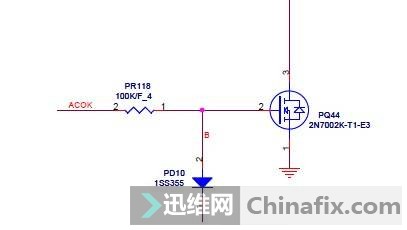

到下图，发现ACOK无。继续往前。

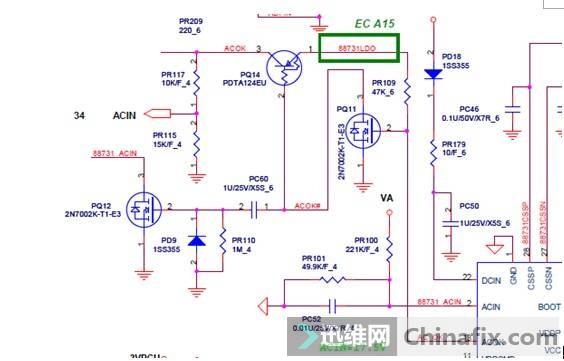

到充电芯片ISL88731，测pin13脚有电压，其他脚电压也正常。那故障可能在下图中电路中出问题了。量了下PQ11 发现pin2为高电平，pin3也为高电平。直接换个PQ11。隔离电路通了。
3. 开机，电流0.02-0.30掉电。把PU3 1.05v供电周边断线的，腐蚀的全部处理一边。在检查了下GFX飞的线是否错误。都正常后，在加电开机，故障依旧。

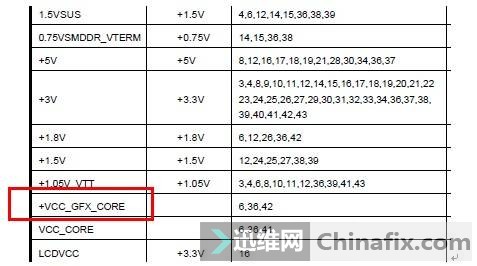

4. 根据以往经验，应该是电没有出齐，然后产生的掉电。所以把主板上所以的电量了下，包括转换电路。发现都正常，除了+VCC_GFX_CORE没有。看了下图纸第二页的，这个应该是开机只有应该有的电。又看了下MAX17028 的图纸，发现PWRGD通过个0Ω电阻变成HWPG ，测了下HWPG 发现电压为0。也就是说要想开机不掉电，HWPG必须为高，+VCC_GFX_CORE 就应该正常。
4. 根据以往经验，应该是电没有出齐，然后产生的掉电。所以把主板上所以的电量了下，包括转换电路。发现都正常，除了+VCC_GFX_CORE没有。看了下图纸第二页的，这个应该是开机只有应该有的电。又看了下MAX17028 的图纸，发现PWRGD通过个0Ω电阻变成HWPG ，测了下HWPG 发现电压为0。也就是说要想开机不掉电，HWPG必须为高，+VCC_GFX_CORE 就应该正常。

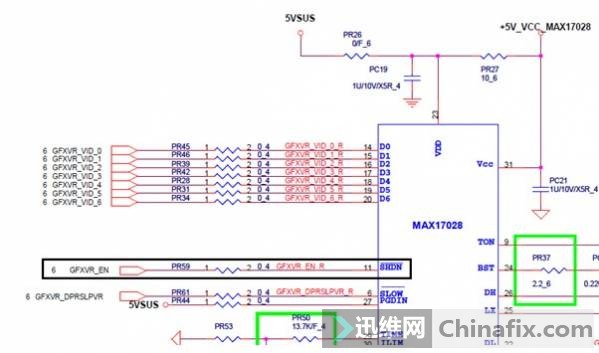

5. 检查MAX17028，查了下条件发现GFXVR_EN没有。而GFXVR_EN是CPU 发出的。
6．难道CPU坏的，找个个一代I5的CPU装上，在加电开机，还是掉电。电流基本没变化。在开机测了下GFXVR_EN，发现正常了，+VCC_GFX_CORE也出来了，HWPG也正常了，不应该还掉电的啊。
7. 继续检查，仔细把所以的电在检查了一遍，都正常。有点头疼了。没思路了。
板子放一边，第二天继续。

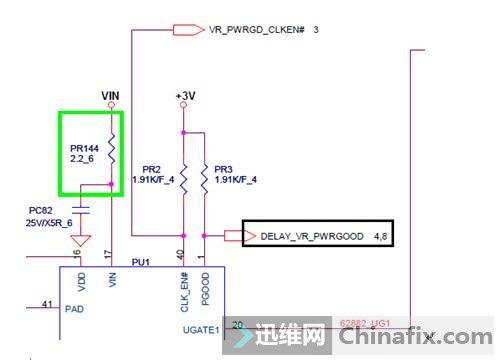

照例在检查一遍，没问题。想了想，电都出了还掉电，也有可能是PWGD没出。可是基本上所以的电PWGD都是HWPG。难道那个电不是这个。查了一遍图纸，发现CPU供电不是。CPU的PGGOOD是DELAY _VR_PWRGOOD,测了下为低电平。手里没有这个型号的供电芯片，用风枪加焊了一遍，居然好了。
7. 继续检查，仔细把所以的电在检查了一遍，都正常。有点头疼了。没思路了。
板子放一边，第二天继续。
照例在检查一遍，没问题。想了想，电都出了还掉电，也有可能是PWGD没出。可是基本上所以的电PWGD都是HWPG。难道那个电不是这个。查了一遍图纸，发现CPU供电不是。CPU的PGGOOD是DELAY _VR_PWRGOOD,测了下为低电平。手里没有这个型号的供电芯片，用风枪加焊了一遍，居然好了。

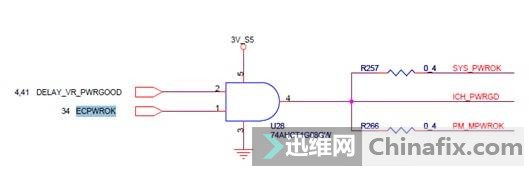

8. 加电开机，故障依旧。没办法了，查EC吧。把EC的条件和开机需要的条件都查了下，发现ECPWROK没有。EC的条件都满足了，为什么会不出ECPWROK呢？查了下后级，发现ECPWROK只到U28,把U28拆了，还是为低，那么就不是后级拉低的，只有可能是EC的问题，果断的换的ITE 8502。
