笔记本维修案例

来源:电脑维修培训 发表时间:2014-04-02 浏览次数:


案例一,宏基4739Z 板号,ZQH广达代工,独显板,二修机简单维修

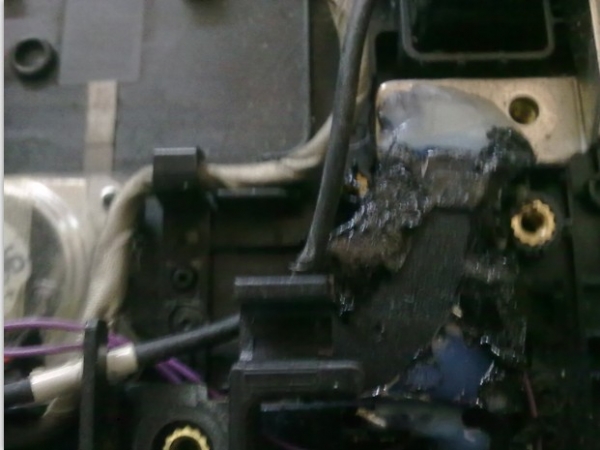

故障,拆掉电池待机电流0.2几偏高,拆机一看,开关板没了,固定电源接口的小铁片也没了,只好先把板修好再说,看全板动了些什么,待机芯片RT8223M动过,

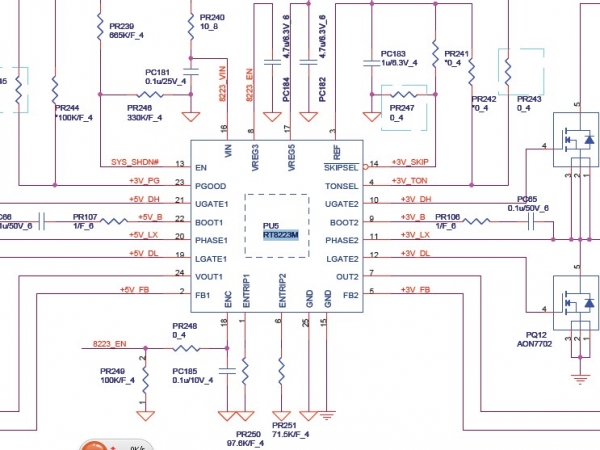

待机芯片RT8223M动过
内存主供电芯片+1.5VSUS动过,

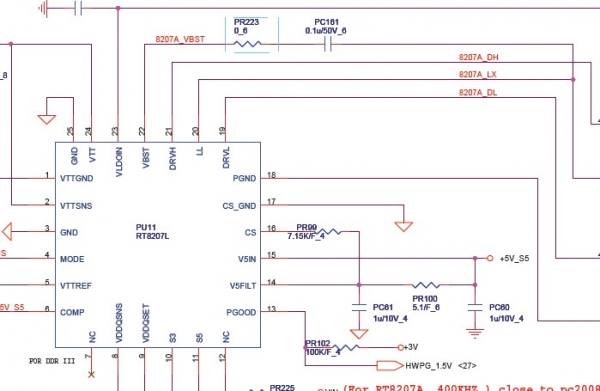

内存主供电芯片+1.5VSUS动过

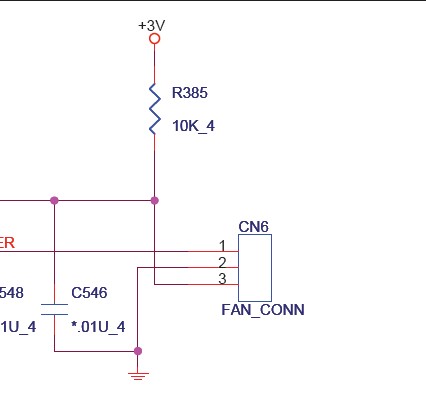

其他的没什么大动的,先打各电感值正常,通电测3 5V电感没电压,手摸待机芯片发烫,这种情况我一般不会先换芯片的,先打线性电压短了没,打芯片8脚和17脚值都正常,基本可以判断是芯片本身坏引起发烫,用TPS51125代换后待机电压出来了,通电风扇就狂转,电流还是到0.2几停住,并且不会掉电,分析,广达代工的电流肯定不会到0.2几停住且不掉电,因为广达代工设计有一个信号叫HWPG系统电源好信号,是各电源好信号的汇总,电流到0.2几不用测也知道电压没出全,但到0.2几不掉电啊,那就只有一种可能,机器本来就还没触发,电压就直接供给风扇了,那就从风扇接口3脚开始跑线,
+3v
+3vcpu

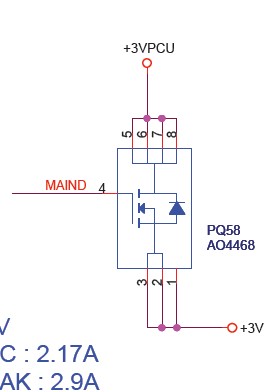

PQ58的4脚MAIND有12V高电平,电路上是标15V实测为12V,再从PQ58的4脚往前推,
示波器测触发瞬间
测PQ26的2脚MAINON为低电平,说明我的推断是正确,确实机器还没触发,风扇就有供电了,测PQ26的3脚无19V电压,PR128的另一端也无电压,
从PQ58的4脚往前推

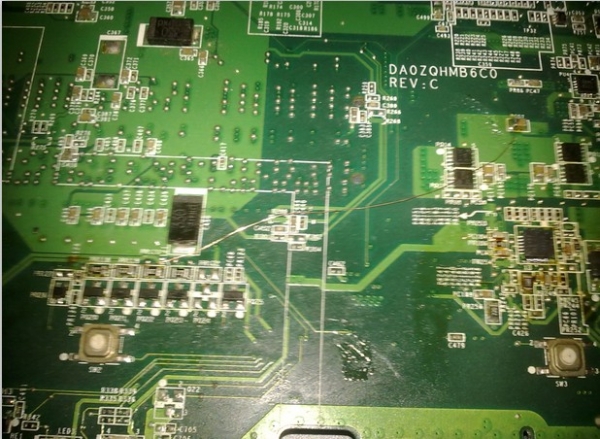

飞19V到电阻PR128后机器可以正常触发点亮,
测PQ26的3脚无19V电压

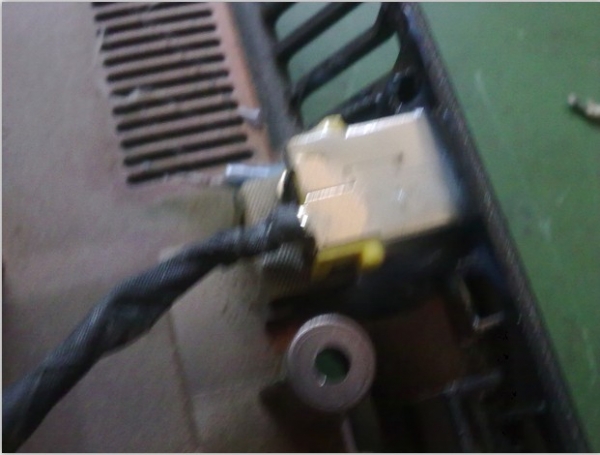

开关板就用一塑料片和一普通开关固定在塑料片上,再把塑料片固定在机器上了,电源接口固定在D壳上,

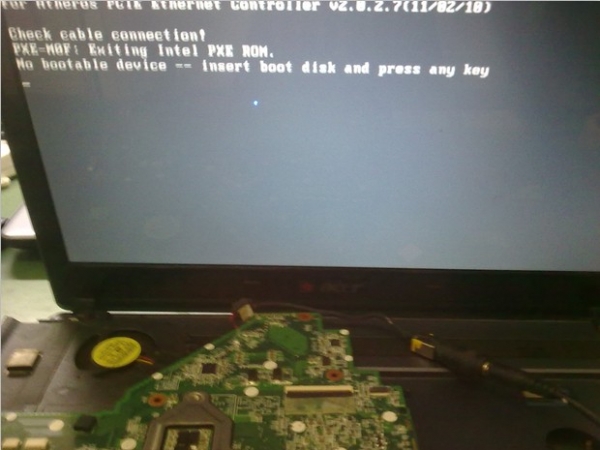

正常触发点亮
电源接口固定在D壳上
装好机器后不认硬盘,拆下一看,硬盘竟然是160G的,这机器本身是配250G的,什么原因就不说了,本来要不是硬盘也被…………。还可以收个可观的价钱,这硬盘也不能用,叫客户如何接受高价位的维修呢,只能报150修了,这上家也真是的,修不好就修不好,干嘛要把开关板和电源接口也搞成那样,这不是想把机器搞死吗?修主板是没花了多少时间,20分钟搞定,但搞那开关板和电源接口就搞了我一个多小时,这不是害人吗,有那搞别人的时间,还不如多花点时间研究技术问题,呵呵

案例二,宏基4740 板号LA-5681P

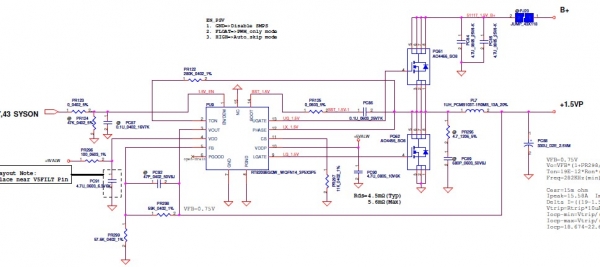

故障,电流触发到0.2几停住,实测是+1.5VP没电压,
装好机器后

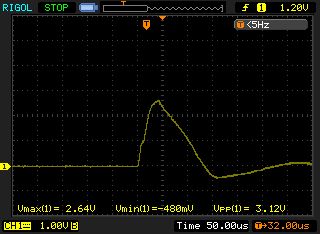

示波器测触发瞬间是这样的波型,
板号LA-5681P
峰峰值达到2.64V那么高肯定不行了,所以保护了,通常这样的波与电容无关,分析,有可以是馈线路问题,有可能是频率设定引脚问题,把反馈线路和电阻电容全查了一遍都正常,再测芯片2脚TON脚频率设定PR122电阻无穷大,换掉电阻PR122后机器修复。此机维修过程须简单,但有代表性,所以就发出来了
