AIR1465 烧了CPU的维修

来源:电脑维修培训 发表时间:2014-06-18 浏览次数:


這机器是一个朋友发来的。修的过程走了一个弯路。。第一次修这种超薄苹果的,有什么不对的请多多指点。
朋友说机器是CPU供电短路,该换的都换了(CPU供电芯片,2个贴片上下管,电感后端检测保险,都换了),就是不出CPU核心供电和集显供电,现在就发给我了。

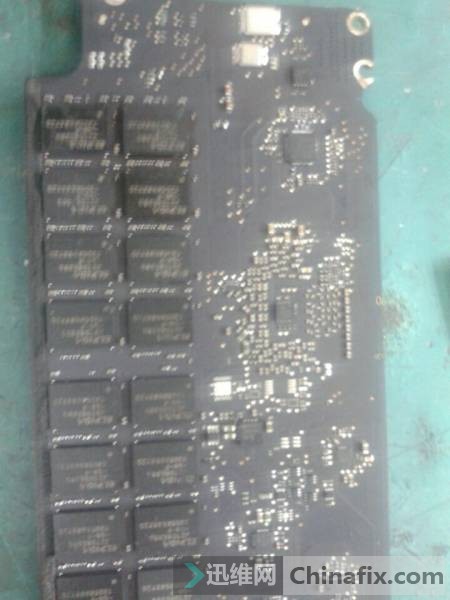

拆机测量发现核心供电和集显供电电感对地非常低,只有2欧和1欧,心想這么低会不会是CPU挂了,但隐约记得修的三代本CPU的阻抗是这么低,当时也不确定,还问了好多人,网上也都没有查出个所以然来。那就只有靠自己了。

拆机测量发现核心供电和集显供电电感对地非常低
(這机器还有一个情况说一下,拿来的时候只要一通电,就自动触发,绿灯会变橙红色。装上电池是一样的。修好后就没有出现过了。)

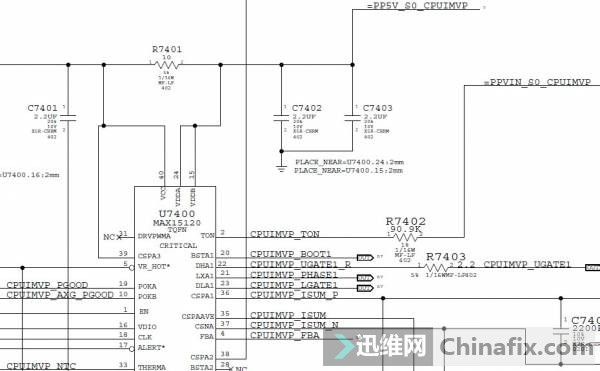

查CPU芯片工作条件,CPU供电芯片U7400(MAX15120).5个5V供电到位,2脚CPUIMVP_TON 有8V供电,1脚CPUIMVP_VR_ON 也有3.3V。2个CPU_VIDSOUT,CPU_VIDSCLK。有1.05V,没有波波出来。。
查CPU芯片工作条件
CPU背面供电有1.05V,1.35V。0.8V都有,具体也没去看图纸,看的脑袋都是大的,电压信号分的实在是太多了,基本看不懂。
CPU背面供电有1.05V,1.35V

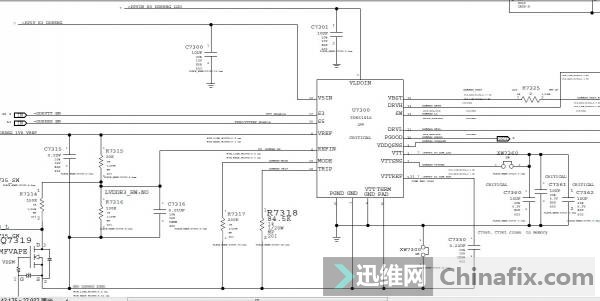

看到1.35VCPU模块供电的时候以为是电压偏低了,追查下去发现确实是1.35V内存供电(U7300-TPS51916)。图纸上看到这个1.35V是可以调节的,也有1.5V的时候,但板上面只有一个设定,就是1.35V。

(這里发现一个小情况,1.35V出来的时候居然没有0.75V,这个内存基准要到平台复位出来后才会开启,这个是后面才发现的)

1.35V出来的时候居然没有0.75V

1.35V出来的时候居然没有0.75V
这个时候就比较纠结了,要换CPU才知道行不行。跟朋友说一声要换CPU,朋友爽快的说定CPU换吧。。第二天CPU到了,换上去,满怀忐忑的测量CPU_VIDSOUT,CPU_VIDSCLK。波波完美的出来勒。再测CPU供电,心哇凉哇凉的,还是老样子没有CPU供电,纠结了老半天,抽了一支烟,继续查,

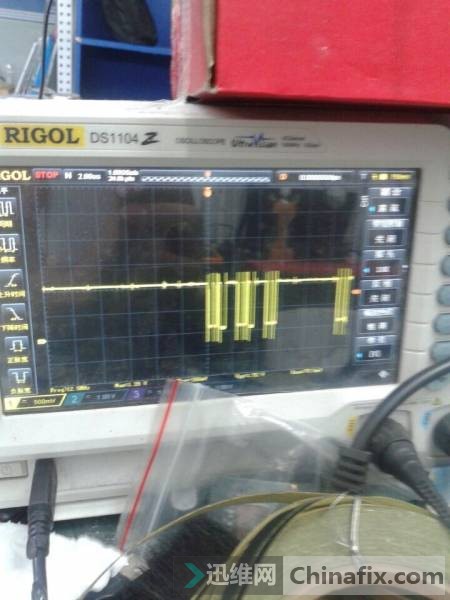

示波器测量上下管G极,发现偶尔会有一点点的波抬高,比之前一定动静没有好一点。

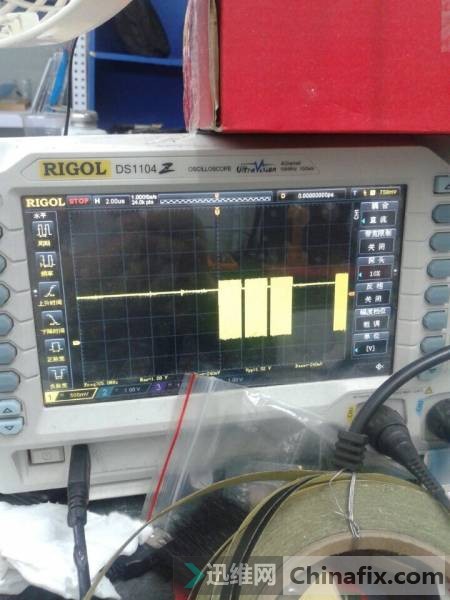

示波器测量上下管G极

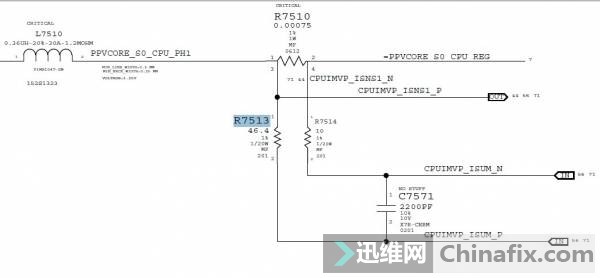

既然有动静了,那就看看检测反馈吧。。不看不知道,一看吓一跳。发现R7510旁边的电流检测电阻R7513-CPUIMVP_ISUM_P没有了,找了一个50欧的电阻上去,再看发现CPU核心供电终于出来了。這电阻肯定是朋友换PR7510时不小心把那小电阻带掉了。

但是没有集显供电,我勒个去,有点无奈了。。听说这个集显要跑码后才会有,而且我小装了一点试机发现喇叭会嘟嘟嘟-嘟嘟嘟,循环报警。。
以为是内存那边的问题,继续查内存的条件,1.35V供电有了,0.75V也出来了。内存复位MEN_RESET_L.也出来了,打内存数据对地阻抗,也都是140欧左右。
纠结了,难道這CPU也是坏的?而且卖家当时说的是保上机的CPU(本来是250一个,保上机就是300,各位觉得贵了吗?),应该不会拿坏的来充数。。不死心,再上BGA加焊试试,可能是苹果的板散热好,温度没达到,有空焊的可能也说不准。。这次多加点焊油,等温度到4档焊接时延时50秒,看到CPU里面焊锡珠完全发亮,列子轻轻拨动CPU,感觉完全融合了才停下BGA。
冷板后通电测量发现核心供电集显供电都出来了,接一个小喇叭,苹果开机声音终于出来勒,装机接屏,白屏,进系统。。OK。

冷板后通电测量

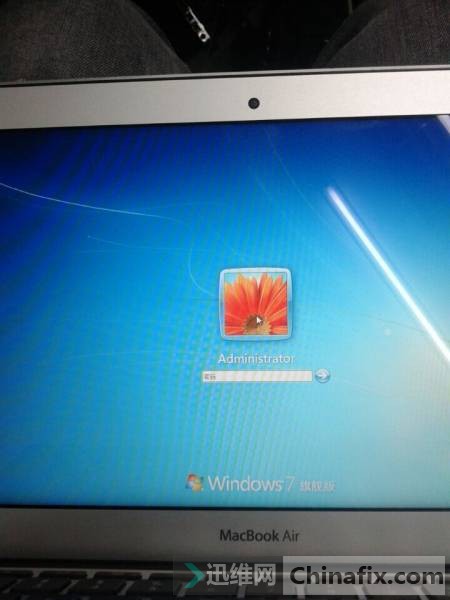

进系统

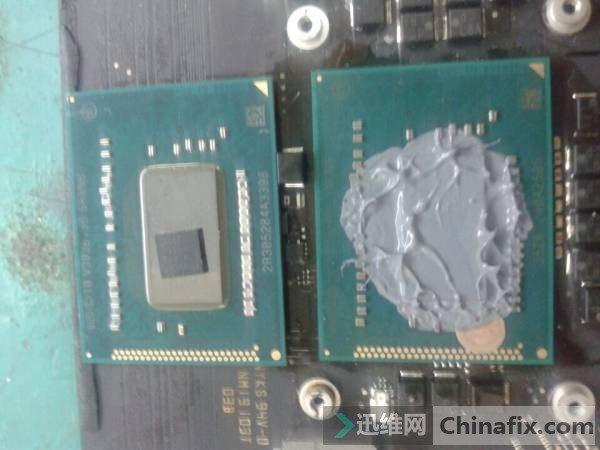

换下来的CPU和CPU供电芯片。
换下来的CPU和CPU供电芯片

------------------------------------------------------------------------------------------------------------------------------------

AIR1465 烧了CPU的维修
http://www.chinafix.com/thread-775348-1-1.html
(出处: 中国主板维修基地_迅维网)
