2013迅维新款BGA返修台CF260

来源:未知    更新时间:2018-07-13    浏览次数:

 迅维CF260返修台

迅维经典机型CF260,2013年V2.0版本,进行了若干重要升级,更好用!
售价:3900元

CF260工作参数:



型号

迅维 CF260

适合锡球类型

有铅/无铅

适用元件种类

Micro BGA、BGA、CSP、QFP

PCB

0.5mm~4mm

PCB尺寸

W50*D50mm~W440*D310mm

上部加热方式及功率

热风 / 800W

下部加热方式及功率

热风 / 800W

预热方式及功率

暗红外 IR / 2200W

PCB定位方式

外形或治具

传动方式

齿轮、齿条

控制方式

温控仪表控制

温度范围

室温0~400℃

总功率

3800W

电源

110V/220V

机身尺寸

720mm(L * 620mm(W)410mm(H)

机体重量

28KG

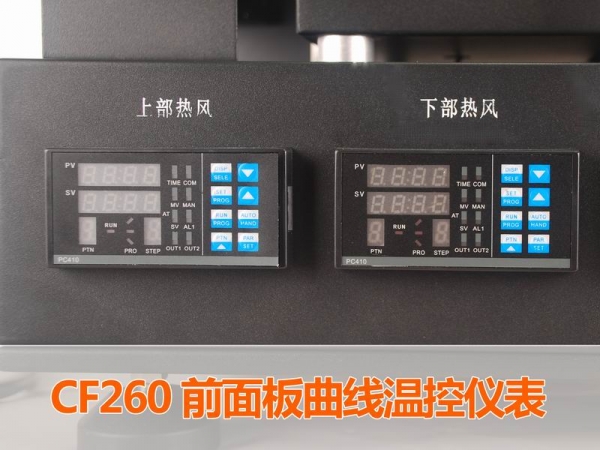

CF260前面板曲线温控仪表

仪表继续沿用经典的PC410 8段曲线加热仪表

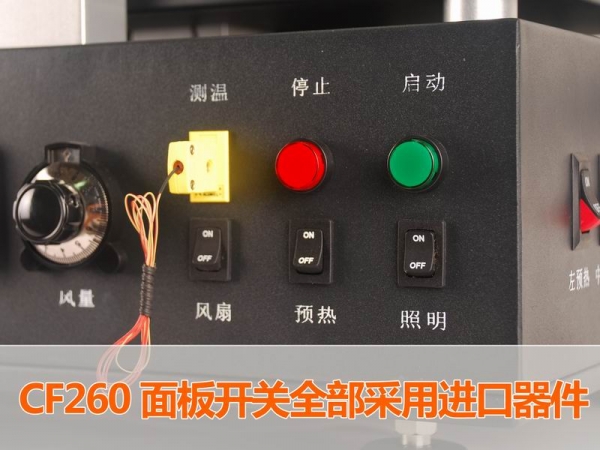

CF260面板开关

面板开关全部升级,使用进口器件
进口开关内部弹片纯铜材质、触点镀银处理,长寿耐用,手感顺畅。

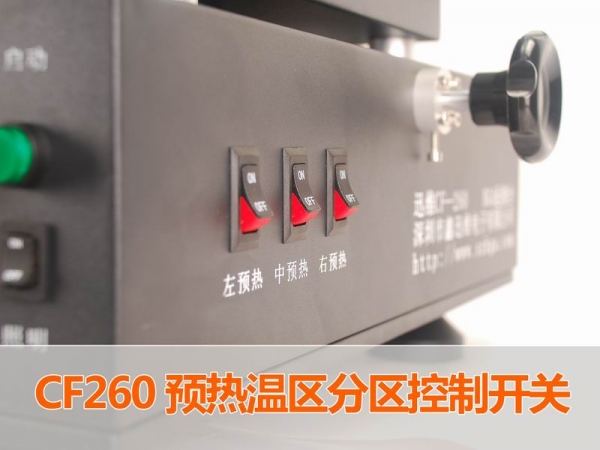

CF260预热温区分区控制开关

按键开关,我们全部换用了进口器件

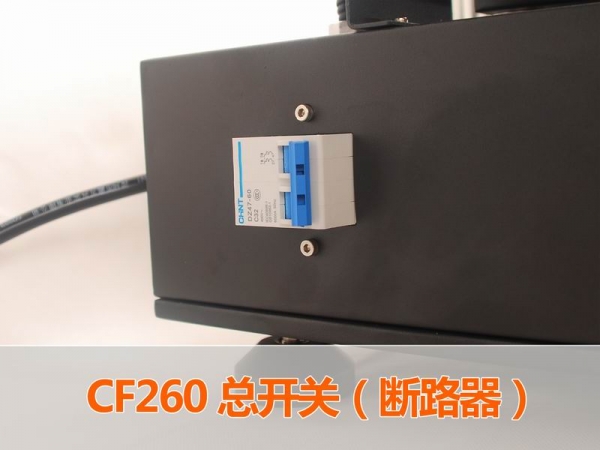

CF260总开关

正泰空气开关

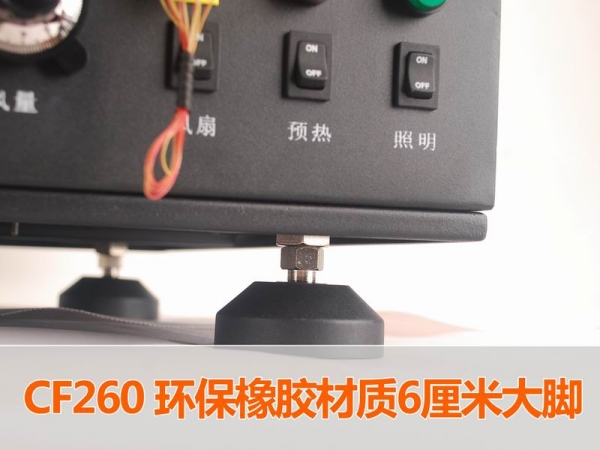

CF260环保橡胶材质

可活动关节脚杯,在各种平面,即使斜面,都可以安放牢固。
橡胶座直径6厘米,底部采用防滑设计。

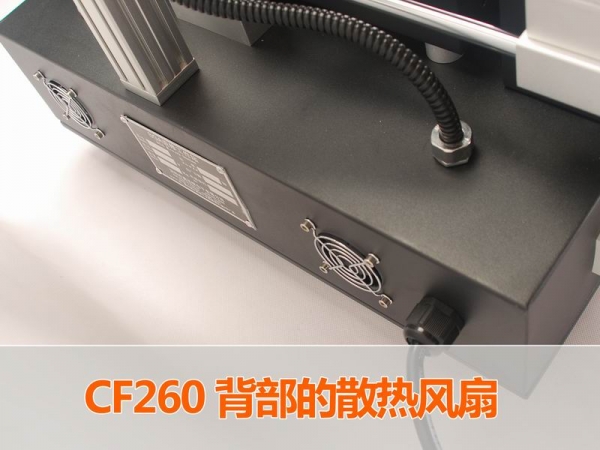

CF260背部散热风扇

背部散热风扇,为主机箱提供散热。

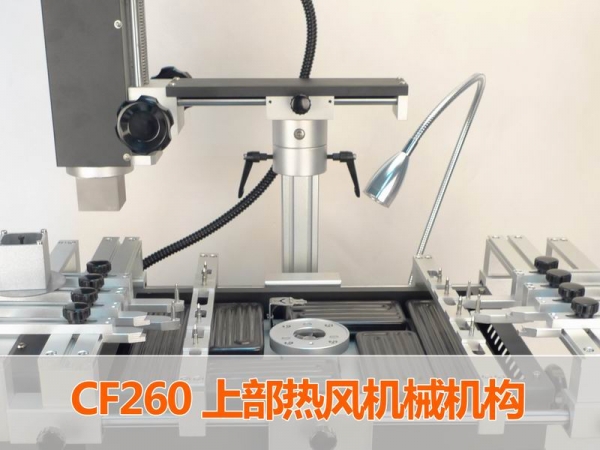

CF260上部热风机械机构

支架升级!其实,我们的客户都知道,早在半年前已经完成了升级!

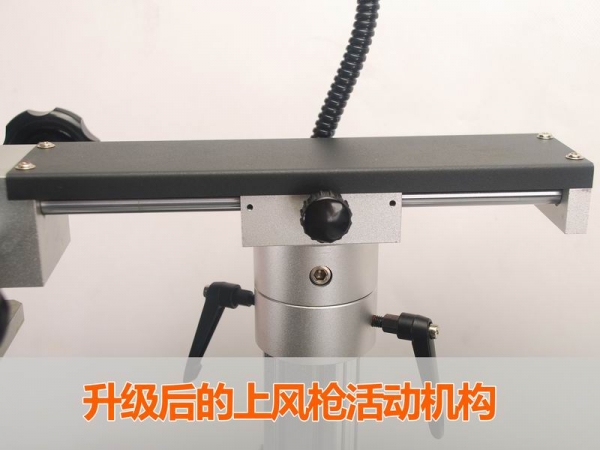

升级后的上风枪活动机构

升级后的支架,活动更灵活,顺畅,不变形。

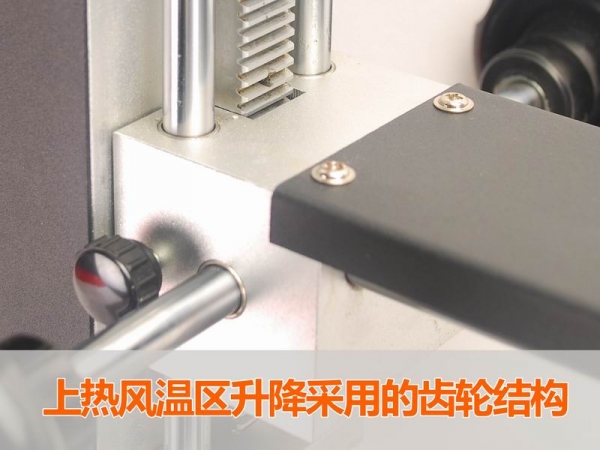

上热风温区



上部热风升降旋钮

下部温区升降旋钮手柄

受挤压,粘连,短路

强磁吸附风嘴

夹具支架可左右单个或整体移动

提供多种安装方式

支架移动灵活

夹具左右移动非常灵活

迅维返修台特色夹具

迅维BGA返修台夹具特写






很多厂家的BGA产品,在这个部分都是使用铁板,容易生锈变形,迅维一直使用的是5毫米厚铝
合金板,不易变形,生锈,加硬表面氧化处理,保证暗红外预热辐射均匀。


实心铝柱安装,目的还是为了保证暗红外预热平面不变形,辐射均匀

同档次产品都在使用塑料线管、塑料缆扣 ,我们一直使用的是金属扣,金属管
哪个更耐用、更牢固,不必多说。
数控车床加工的LED灯

CF260横流散热风扇

全陶发热芯

发热组件全铝合金

某些厂家使用的老款发热芯

专有的旋转风设计

混风功能

迅维BGA底部风嘴导流孔

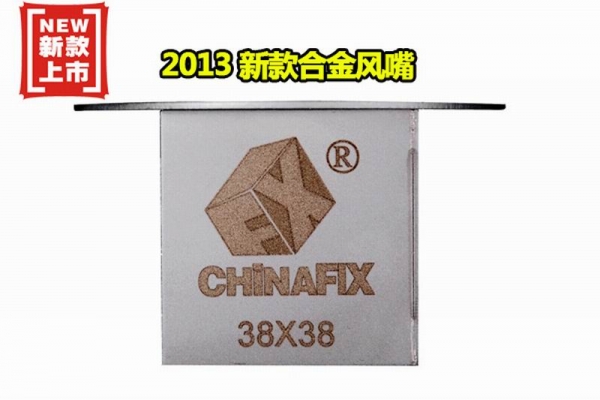

 2013新款合金风嘴

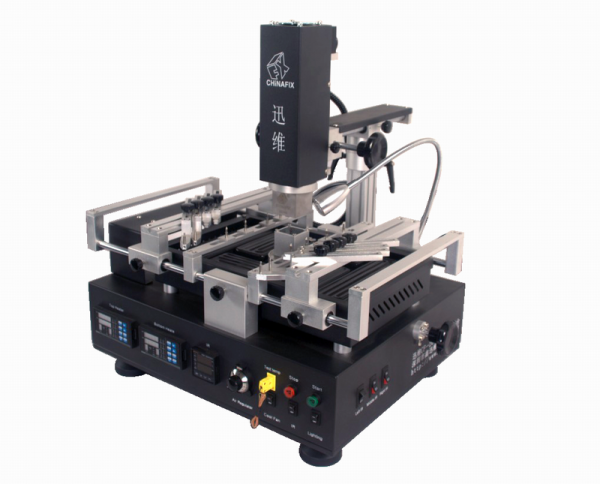

迅维BGA返修台


迅维BGA包装实拍图
新版本CF260,若干升级!加“量”不加价!欢迎咨询!
保价包邮,我方负责货物丢失及损坏风险,无需客户担忧
货物发物流到客户城市,货到需拿收货人身份证到物流点提货,广东省内2天左右,一般城市4-5天,偏远城市如:辽宁,内蒙7天左右
保修1年,1年内出现问题的保修费用,包含寄送备件的来回费用,均由我公司承担
1、BGA返修台一年质保。五年内成本价提供维修配件。部分机型核心组件保修二年,参见机型保修政策。
2、设备出现故障,请联系我们,我们使用顺丰或者EMS以很快的速度先寄送维修配件,客户收到后更换完毕,设备使用正常后,再将损坏配件返回,以此保证用户设备的出勤率。质保期内,寄送配件的来回运费,我公司承担。
3、设备收到7日内,如有质量问题,可按客户要求退换货,我公司承担费用。

联系电话:0755-61506418 61506412
BGA销售:QQ: 2919279223
BGA销售:QQ: 2421399642
BGA销售:小丽QQ: 364561888
迅维BGA售后:TEL: 0755-61502186
