2013迅维新款BGA返修台CF160

来源:未知    更新时间:2018-07-13    浏览次数:



暗红外BGA返修台CF160
暗红外BGA返修台CF160
售价:2200元

CF160工作参数:

型号

迅维 CF160

适合锡球类型

有铅/无铅

适用元件种类

Micro BGA、BGA、

PCB

0.5mm~4mm

PCB尺寸

80*80mm415*325mm

上部加热方式及功率

热风 / 800W

下部加热方式及功率

热风 / 800W

预热方式及功率

暗红外 IR / 2200W

PCB定位方式

外形或治具

传动方式

齿轮、齿条

控制方式

温控仪表控制

温度范围

室温0~400℃

总功率

23000W

电源

220V

机身尺寸

5360mm(L)*520mm(W)*430mm(H)

机体重量

12KG


CF160前面板
预热总开关、启动、停止、横流风扇、工作灯、预热分区开关
进口控制开关
全部面板开关选用进口器件 ,进口开关和国产开关,凭使用触感即可分辨。
国产按键开关、按动较生涩,需要用大力。进口开关,按动弹性小,感觉顺畅,无生涩感。
重要区别,进口开关内部弹片是纯铜材质,接触点采用镀银处理,不易氧化,长寿耐用。

CF160底部4片发热砖
经过精确功率配比,才能达到发热效率一致,升温均匀,做土炮的朋友有的土炮好用,
有的不好用,很多就是没有注意这个关键性的问题。

迅维CF160 采用专利控温技术,已经申请国家专利
迅维CF160 采用专利控温技术,已经申请国家专利。仿冒必究!

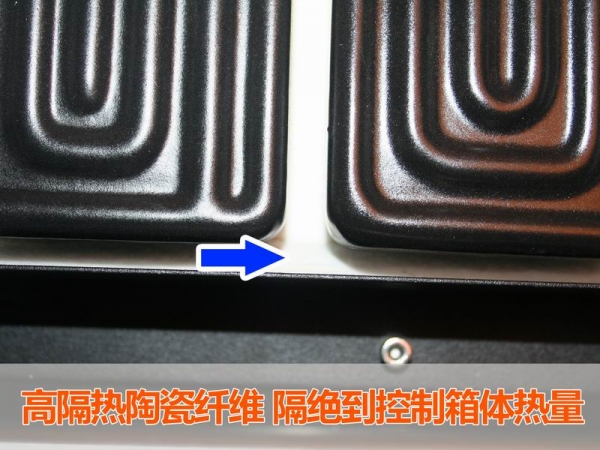

搞隔热陶瓷纤维
用料比市场同级别产品高一个档次,很多机型还在使用玻璃纤维,不仅保温效果差,对生产工人、
使用者也有伤害,一旦刺入手中,轻则会引起皮肤瘙痒,重则发红发炎。我说的此点,相信有朋友
应该“身”有体会。

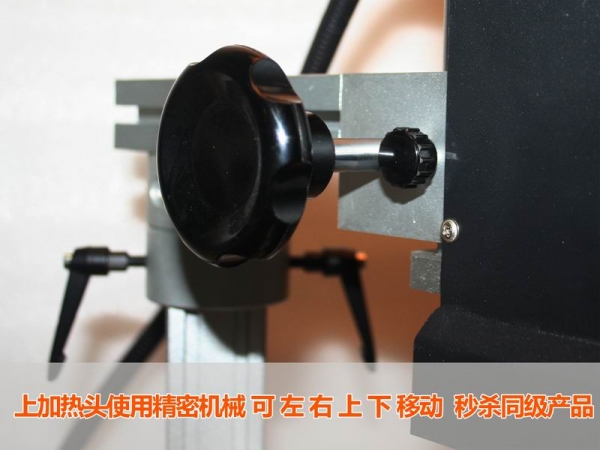

上加热头机械结构
上加热头机械结构,采用机械加工,保证加热头不倾斜,达到好加热效果。
配备独立支架

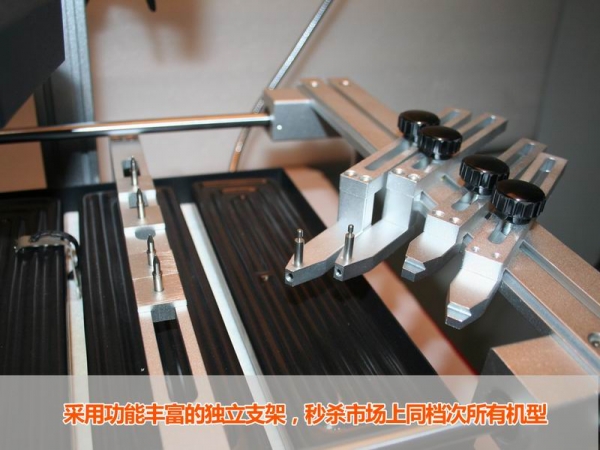

采用功能丰富的独立支架
采用跟机型同档次的PCB支架,更是秒杀同级产品。

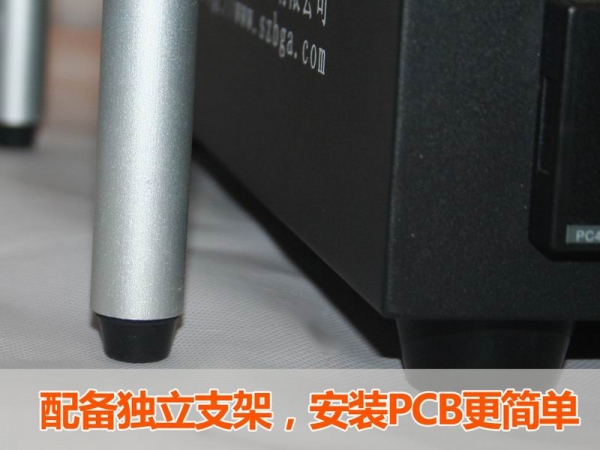

配备独立支架
支架独立,安装PCB更简单、更快速。

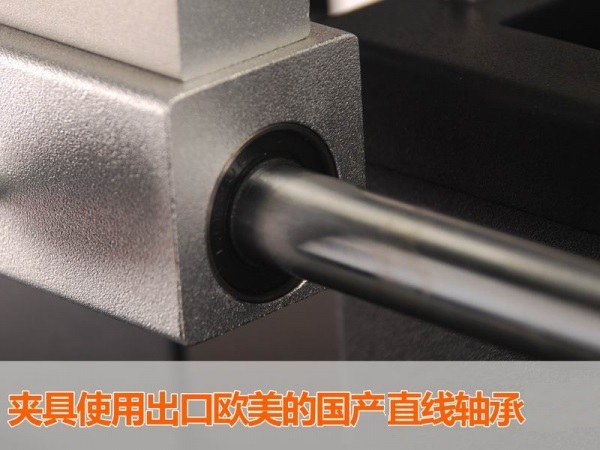

采用导轨滑块式结构




采用导轨滑块式结构

迅维BGA夹具

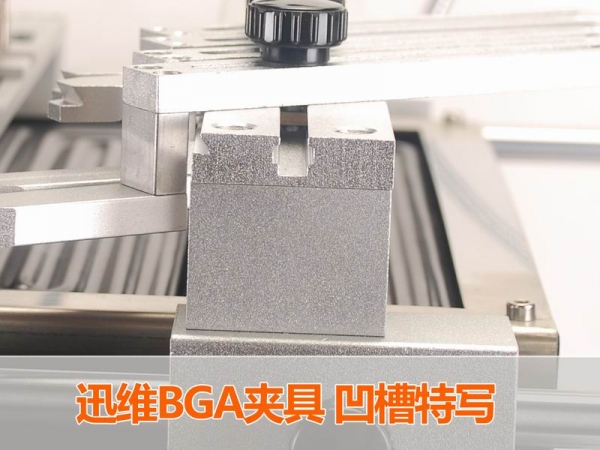

迅维BGA夹具 凹槽特写

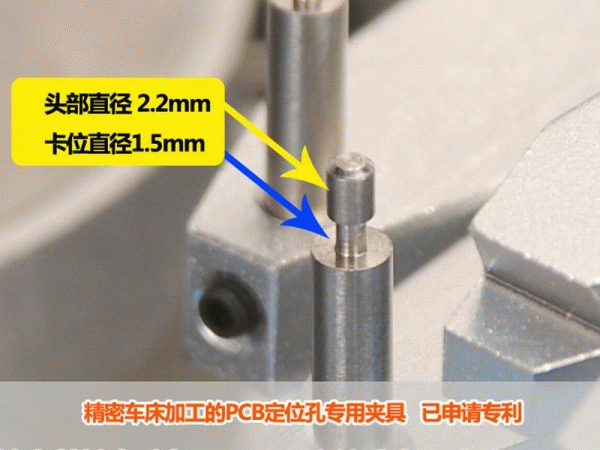

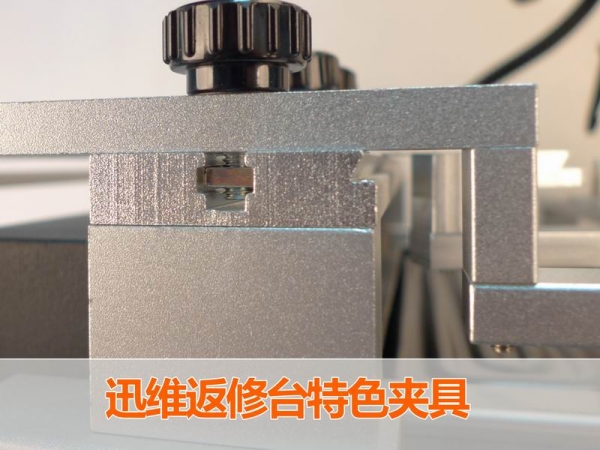

迅维返修台特色夹具

精密车床加工 已申请专利

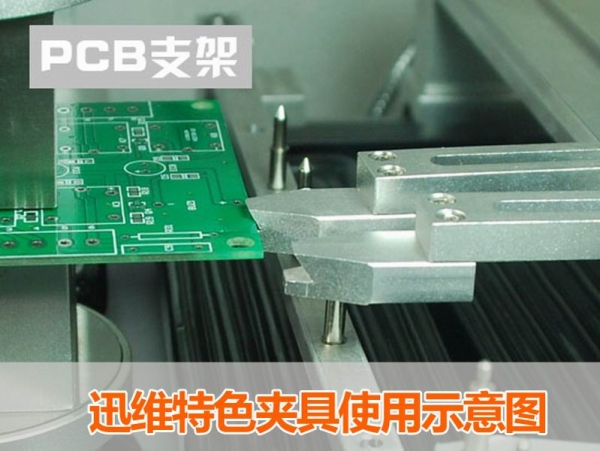

迅维特色夹具使用示意图

迅维特色夹具使用示意图

上部加热采用航空插头连接

带有横流风扇

数控车床加工的LED灯

迅维BGA返修台CF160
CF160 的上下均暗红外采用PID温控仪表,注意市场上很多此类产品未使用PID控制算法,容易造成温度过冲,损坏芯片。
CF160 可轻易焊接各种无铅主板、XBOX 360主板、PS3 主板,我们在工厂已经做过全面测试。
保证焊接成功率,提供7天试用保证,不能保证成功率,全额退款
保价包邮,我方负责货物丢失及损坏风险,无需客户担忧
货物发物流到客户城市,货到需拿收货人身份证到物流点提货,广东省内2天左右,一般城市4-5天,偏远城市如:辽宁,内蒙7天左右:
保修1年,1年内出现问题的保修费用,包含寄送备件的来回费用,均由我公司承担。
1、BGA返修台一年质保。五年内成本价提供维修配件。部分机型核心组件保修二年,参见机型保修政策。
2、设备出现故障,请联系我们,我们使用顺丰或者EMS以很快的速度先寄送维修配件,客户收到后更换完毕,设备使用正常后,再将损坏配件返回,以此保证用户设备的高出勤率。质保期内,寄送配件的来回运费,我公司承担。
3、设备收到7日内,如有质量问题,可按客户要求退换货,我公司承担全部费用。
销售联系电话:0755-61506418
BGA销售:QQ: 2919279223
BGA销售:QQ: 2421399642
BGA销售:小丽QQ: 364561888
迅维BGA售后:TEL: 0755-61502186
