2013迅维新款BGA返修台CF320

来源:未知    更新时间:2018-07-13    浏览次数:

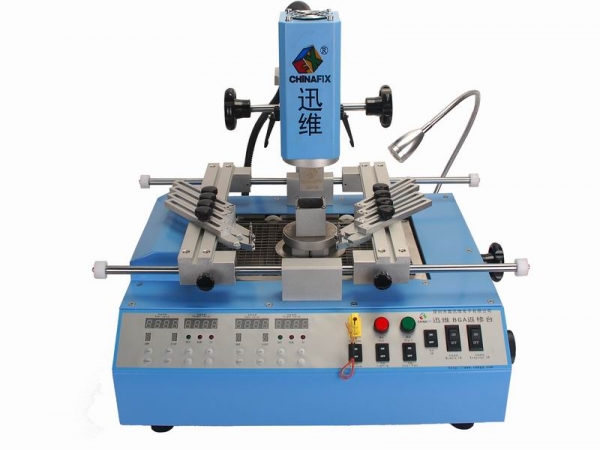

CF320 新款BGA返修台
CF320 新款BGA返修台,三温区热风,底部可升降。
售价:2900元

 CF320工作参数:

型号

迅维 CF320

适合锡球类型

有铅/无铅

适用元件种

Micro BGA、BGA、CSP、QFP

PCB 厚度

0.5mm~4mm

PCB尺寸

80mm×80mm 415mm×325mm

上部加热方式及功率

热风 /650W

下部加热方式及功率

热风 /650W

预热方式及功率

暗红外 / 1000W

PCB定位方式

外形或治具

传动方式

步进电机驱动

控制方式

温控仪表控制

温度范围

室温0~400℃

总功率

2300W

电源电压

110V/220V

机身尺寸

530mm(L)×385mm(W)×500mm(H)

机体重量

22KG


面板开关、控制按钮全部采用进口器件
面板开关、控制按钮全部采用进口器件
进口器件内部弹片全部为纯铜材质、触点镀银处理,长寿耐用,使用手感顺畅

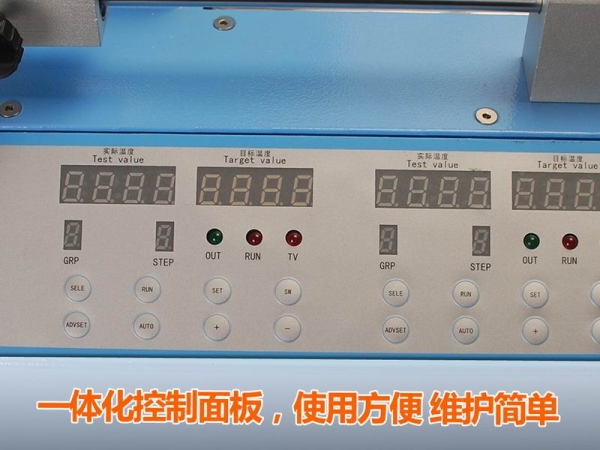

一体化控制面板
CF320 控制面板 上下热风控制 操作按钮
CF320 带有横流风扇
CF320 带有横流风扇
国产正泰断路器
国产正泰断路器
CF320预热开关
进口预热控制器 配真空吸笔、底部可升降
CF320底部温区升降旋钮

受挤压

上加热头可左右用、上下移动
上加热头可左右用、上下移动
CF320上部热风升降机构


强磁吸附

暗红外黑体管

四只暗红外陶瓷黑体管预热

CF320预热黑管体

CF320预热箱

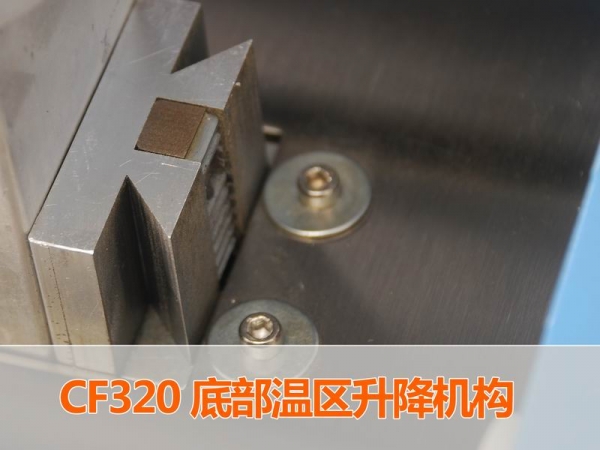

CF320底部温区升降机构

CF320燕尾槽升降结构

CF320夹具支架使用精密直线轴承
CF320 使用与机型相同的PCB夹具
迅维BGA夹具

迅维BGA夹具














迅维BGA返修台特色夹具








保价包邮,我方负责货物丢失及损坏风险,无需客户担忧
货物发物流到客户城市,货到需拿收货人身份证到物流点提货,广东省内2天左右,一般城市4-5天,偏远城市如:辽宁,内蒙7天左右
保修1年,1年内出现问题的保修费用,包含寄送备件的来回费用,均由我公司承担。
1、BGA返修台一年质保。五年内成本价提供维修配件。部分机型核心组件保修二年,参见机型保修政策。
2、设备出现故障,请联系我们,我们使用顺丰或者EMS以快的速度先寄送维修配件,客户收到后更换完毕,设备使用正常后,再将损坏配件返回,以此保证用户设备的高出勤率。质保期内,寄送配件的来回运费,我公司承担。
3、设备收到7日内,如有质量问题,可按客户要求退换货,我公司承担全部费用。
