希捷硬盘ROM损坏 企业级raid数据恢复案例及方法

更新时间:2017-01-23 浏览量:772


  希捷硬盘ROM损坏恢复数据以往可谓比较困难,现在可以通过数据恢复软件进行恢复,数据恢复软件很多,如迅龙数据恢复、minitool数据恢复、PC3000数据恢复等,下面以PC3000数据恢复软件进行讲解,适配故障盘CAP,RAP,SAP,IAP,下面这起案例不但希捷ROM损坏,而且还是一个raid阵列恢复数据。

  客户一台服务器故障,找我们进行数据恢复,此HP服务器使用两块希捷企业级500G盘组成的RAID 0,有一块盘不转了,客户已经自行更换了电路板和ROM,确定原电路板是好的,我们接到硬盘后接上COM口看了一下信息如下:

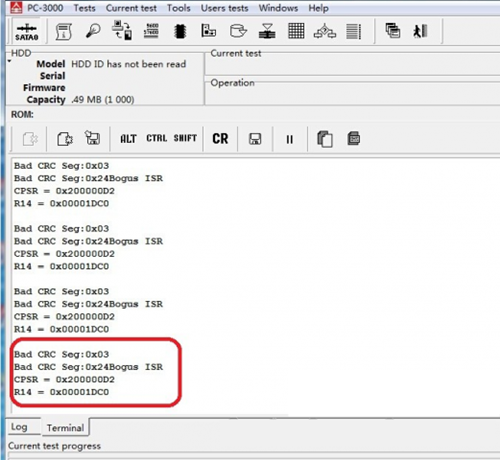

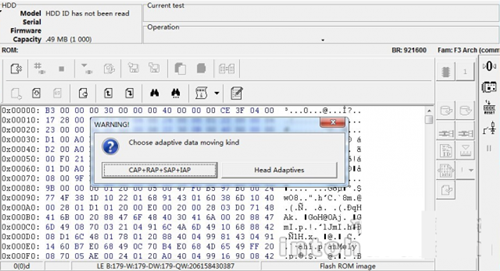

      COM提示bad CRC错误,ROM一旦出现这种校验性的错误硬盘是无法引导启动的,我们知道希捷的ROM芯片数据是唯一的,不可再生,那么希捷ROM坏了,是不是就代表这个数据无法恢复了呢?答案:当然不是100%,我们这个案例是校验错误,关键性的CAP,RAP参数说不定是完好的,接下来我们采取组合ROM的方案,由于是RAID -0两块一样的盘,另外一块盘正好可以用来读取固件,用作匹配盘,我们读出另外一块好盘的ROM数据,再把坏盘ROM数据也读出来,进入PC3000 ROM修改菜单:打开好盘ROM,然后再适配故障盘CAP,RAP,SAP,IAP:

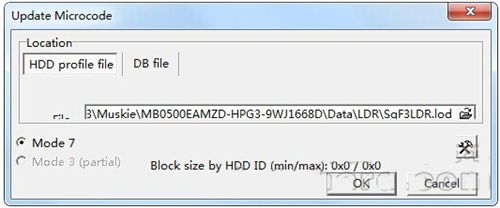

      适配完成的这个ROM,我们再写回故障盘电路板上,此时这个组合的ROM数据就是好盘的基本参数加上故障盘的控制参数,写完上电,可以看到硬盘已经可以就绪,但是无法找到编译器,没关系我们再做第二步,加载LDR,当然是要加载好盘生成的LDR文件,如下图:


      加载上了LDR,这个盘就可以正常认盘了,这个盘的ROM损坏问题就解决了:

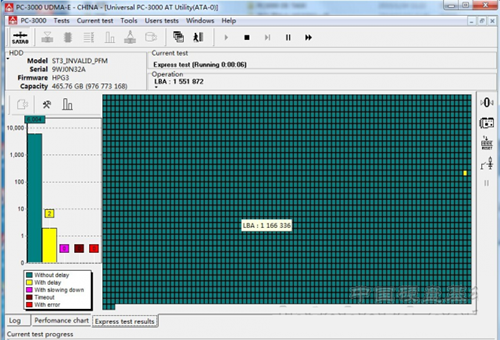

      可以看到扇区状态非常好,接下来我们把修复好的盘和原来的好盘,通过DG组合成RAID0,看看数据是否正常。

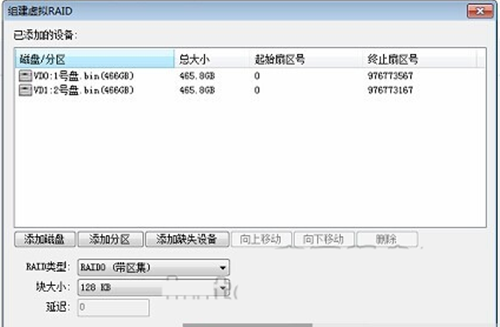

      DG组合RAID非常方便,载入两个盘,1号盘,2号盘,顺序不要弄错,怎么看哪个是1号盘,很简单,第一扇区有MBR的就是1号,然后通过分析,块大小是128,填好点确定,就可以看到分区数据了:


      可以看到,硬盘分区正常,数据也正常了。
